這兩年搞過裝修的同學們都知道，隨著家里用電器越來越多，就要買越來越粗的電線。搞一次裝修，花上個一萬塊錢買各種電線，是很正常的事情。

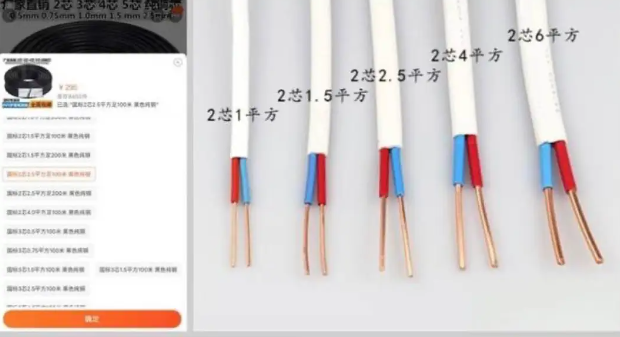

家用電線一般是單股的銅芯線，粗細用平方毫米(mm2)表示，“4平”也就是截面積為4mm2。
高中物理老師告訴我們：
W=I^{2}Rt
相同溫度下，每條電線對應的載流量是固定的。導線電阻跟截面積成反比，導線越粗，電阻率越小，通過相同電流時發熱越小。而實際電流一旦超過電線所允許的最大電流，會(huì )導致電線過熱、乃至于燒毀。
反過來，這就意味著，越粗、“平”數越大的導線可以承受更大的電流，相同電壓下承受更大的功率。家用電的電壓為220V，根據用電器的額定電流和額定功率選出最適合的電線。

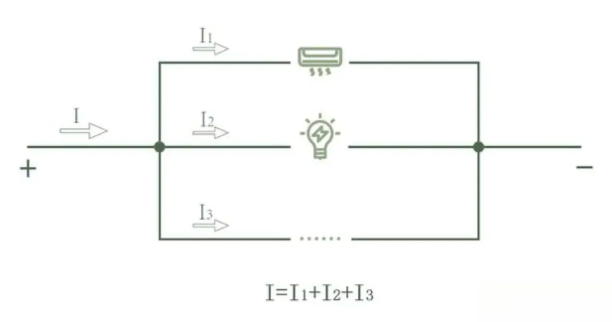

那房間里不只一個用電器，空調和熱水器都有怎么算？家用電器都為并聯情況，將幾個用電器的電流相加，再與電線的推薦電流比較即可。

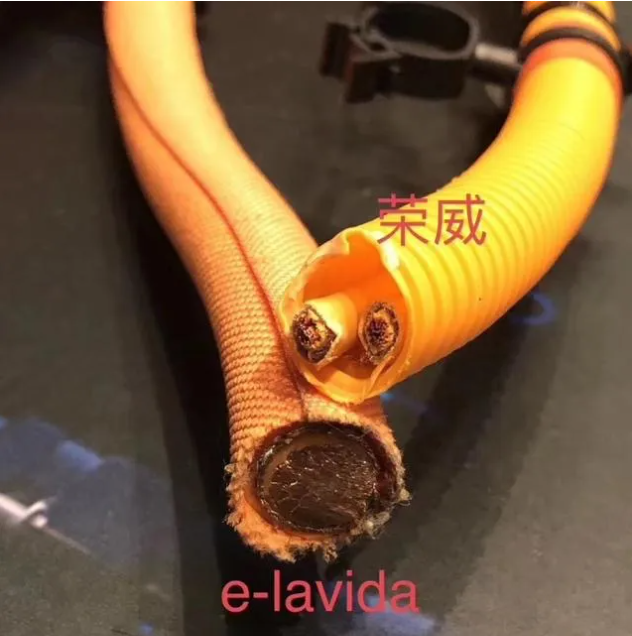

其實以上原理其他用電場合同樣適用，例如新能源汽車。我在網上看到一篇文章，將兩臺車的兩種高壓線放到一起拍照。根據我們上面的結論，越粗的線用料扎實，可用功率越大。所以結論是是“e-Lavida德系用料，良心之選。榮威的高壓線束細，偷工減料”。

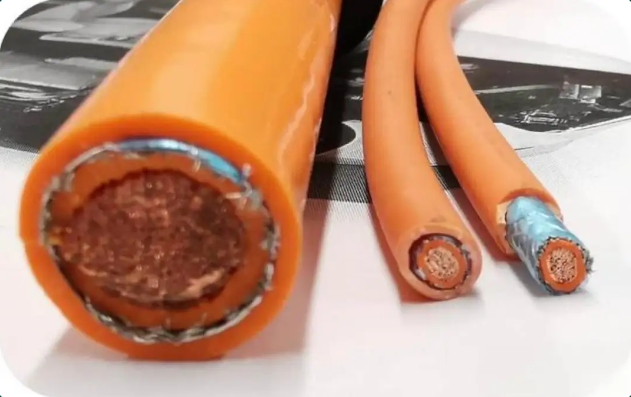

新能源車上用到的高壓線束，不是只有一根。有3mm2、4mm2、16mm2、25mm2、35mm2、50mm2甚至70mm2等等很多種。以榮威Ei5這款車型為例，同在近400V高壓下，85kW電機所用的高壓線，與6.6kW充電器所用的高壓線當然不同——“粗細”即銅線截面積的差別，這也顯而易見。

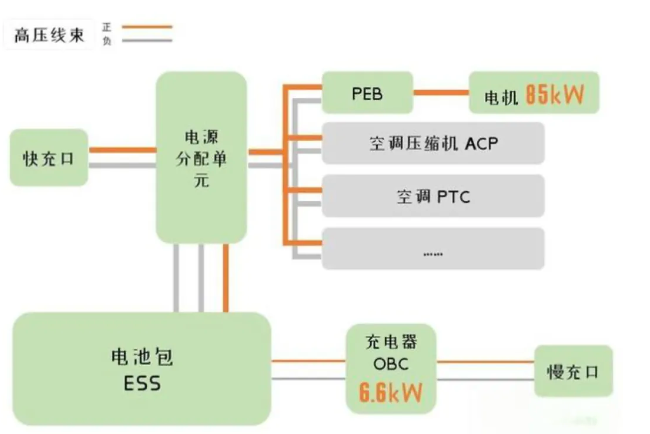

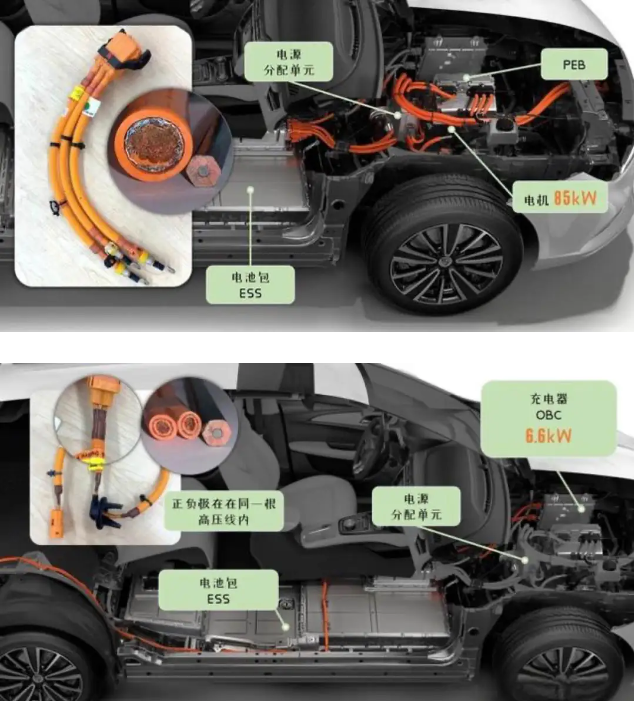

具體在車上的位置分布，我們用下面的圖來表示。
所以說，兩種都是新能源汽車必備的高壓線束，只是根據功率需求的不同，裝配在了不同的位置上。那如果車上都用粗一點的線不行嗎？這樣不是更安全嗎？
既然說到了這里，就再介紹一下車用高壓線的特別設計：

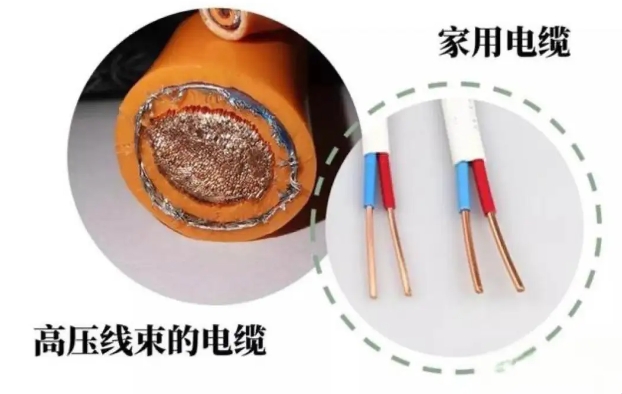

1、家用電纜為一根實銅芯，而車用的高壓電纜，很可能由多根細銅絲組成。
這樣做的原因，是為了增加導電能力——當導體中有交流電或者交變磁場時，會(huì )產生“趨膚效應”，電流會(huì )集中在導線的“皮膚部分”，導體表面的電流密度大于中心的密度。粗略來講，可理解為主要靠導電的表面導電。
且交變電流的頻率越高，“趨膚效應”就會(huì )越明顯。家用電為220V、50Hz。新能源汽車的高壓平臺在300-400V，頻率則能達到kHz級別，是家用電器的幾十倍，因此高壓線束必須將“芯”部面積減少。
而且還有其他好處，主高壓線束截面積有50mm2，是家用電的5-10倍粗。剛度更強，難以彎曲。在車內不僅難以布局，而且還可能在碰撞后刺入駕駛艙，增加了安全風險?？紤]強度和韌度，以及安全，多芯導線也是更好的選擇。

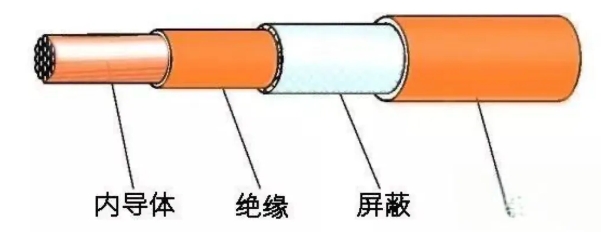

2、車載高壓線束有屏蔽層
麥克斯韋大神說，電會(huì )生磁。當導線中有電流通過時，其周?chē)鷮a(chǎn)生磁場。屏蔽層可以把這種電磁場屏蔽在線束內，不影響其他元器件，同時減少電磁輻射。也可以屏蔽外來的影響，防止外界磁場的干擾。
家用電和車用線束的基本原理相同，都是根據電流和電壓需求選擇合適的導線，不一定是越粗越好。而且，因使用條件更苛刻，車用高壓線束的標準要求更高，在設計上也會(huì )考慮更多細節，更安全和耐用。
