CCD（Charge-Coupled Device，電荷耦合器件）傳感器，自1970年由貝爾實驗室的W.S. Boyle和G.E. Smith發明以來，憑借其獨特的工作原理和卓越的性能，在圖像處理、科學觀測、醫療診斷以及消費電子等多個領域發揮著重要作用。本文將對CCD傳感器的工作原理、特點、應用以及與CMOS傳感器的詳細比較進行深度剖析。
CCD傳感器的工作原理

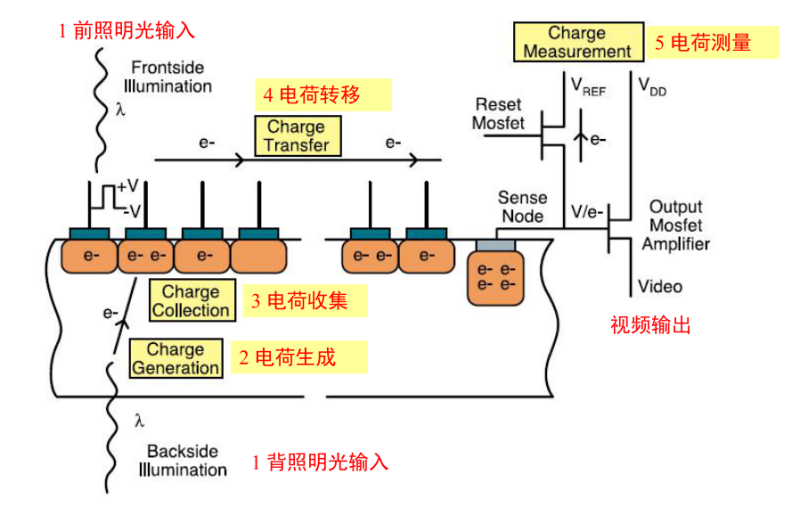

CCD傳感器的工作原理基于半導體材料的光電效應和電荷轉移技術。當光線照射到CCD芯片的感光面上時，光子被半導體材料吸收并激發出電子，形成光生電荷。這些電荷被存儲在感光單元（即MOS電容器）的勢阱中，并隨著時鐘脈沖的控制，在相鄰像素之間通過電荷耦合的方式逐行或逐列地轉移至輸出端。在轉移過程中，電荷信號經過放大電路轉換為電壓信號，并最終輸出為圖像數據。這一過程包括信號電荷的產生、存儲、傳輸以及檢測與輸出四個主要步驟。
CCD傳感器的特點
高圖像質量：CCD傳感器對光線的感知能力強，具有較低的噪聲水平和較高的動態范圍，能夠提供更精確、清晰和細膩的圖像。
高靈敏度：能夠在低光照條件下捕捉到更多的光線，產生更亮的圖像，適用于夜間或弱光環境下的拍攝。
低噪聲：由于采用電荷轉移技術，避免了像CMOS傳感器那樣的隨機噪聲和固定模式噪聲，輸出圖像更加純凈。
電荷轉移效率高：能夠有效地將光信號轉換為電信號，并在傳輸過程中減少信號損失，保證圖像質量。
穩定性好：抗沖擊與震動能力強，性能穩定可靠，使用壽命長。
CCD傳感器的應用
醫學影像：在醫療領域，CCD傳感器被用于內窺鏡、顯微鏡等設備中，提供清晰、準確的圖像信息，輔助醫生進行診斷和治療。
工業檢測：在工業自動化領域，CCD傳感器用于產品缺陷檢測、尺寸測量和質量控制等方面，提高生產效率和產品質量。
科學研究：在物理學、化學、生物學等科研領域，CCD傳感器作為重要的圖像采集工具，為實驗數據的記錄和分析提供有力支持。
CCD傳感器與CMOS傳感器哪個好
CCD傳感器與CMOS傳感器作為兩種主流的圖像傳感器技術，各有其獨特的優勢和適用場景。以下是對兩者進行詳細比較：
圖像質量：在圖像質量方面，CCD傳感器通常優于CMOS傳感器。這得益于其較低的噪聲水平和較高的動態范圍，使得CCD傳感器能夠提供更清晰、細膩的圖像。特別是在低光照條件下，CCD傳感器的靈敏度更高，能夠捕捉到更多的光線信息。
功耗與集成度：CMOS傳感器在功耗和集成度方面具有優勢。CMOS傳感器采用每個像素點獨立放大的方式，使得整體功耗較低，并且可以在單個芯片上集成更多的功能電路，如圖像處理和控制電路等。這有助于降低設備的整體功耗和成本，并提高其集成度和便攜性。
成本與普及：由于CMOS傳感器的生產工藝相對簡單且成本較低，因此在消費電子產品中得到了廣泛應用。尤其是在手機和數碼相機等便攜式設備中，CMOS傳感器憑借其低成本和高集成度成為了主流選擇。然而，在專業攝影和科學觀測等領域，CCD傳感器仍然因其卓越的圖像質量而備受青睞。
技術發展趨勢：隨著技術的不斷進步，CMOS傳感器在圖像質量上的差距正在逐漸縮小。通過采用先進的制造工藝和圖像處理技術，CMOS傳感器已經能夠在某些方面達到甚至超過CCD傳感器的性能水平。然而，對于需要最高圖像質量的應用場景來說，CCD傳感器仍然是不可替代的選擇。
綜上所述，CCD傳感器和CMOS傳感器各有其優勢和適用場景。在選擇傳感器時需要根據具體的應用需求和場景進行權衡和選擇。對于需要高圖像質量的應用場景來說，CCD傳感器仍然是首選；而對于便攜式設備和大規模生產的消費電子產品來說，CMOS傳感器則更具優勢。
