絲網印刷工藝廣泛地應用于電子行業，在片式多層陶瓷電容器（MLCC）的生產中，絲網印刷是一個極為重要的制造環節。MLCC由內電極，外電極、介質(陶瓷)三部分組成。其中，內電極是利用絲網印刷原理，在陶瓷介質膜片上，將內電極漿料印刷成一定形狀與尺寸的內電極圖形，并利用錯位、疊印的方式形成MLCC內電極結構。

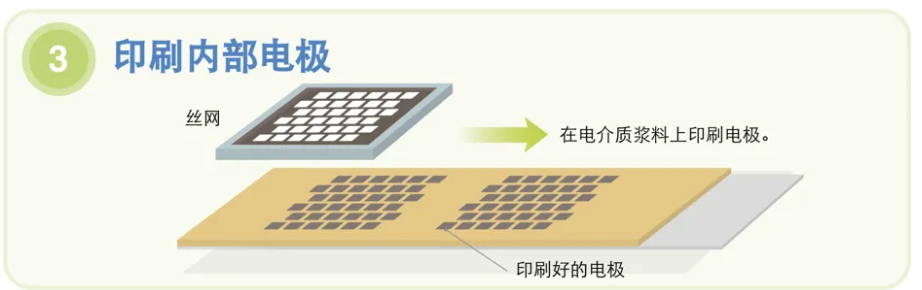

圖1. MLCC內電極印刷，來源：TDK
MLCC絲網印刷具體工藝是在流延成型的介質膜片上印刷由金屬粉、有機載體、溶劑和各種助劑組成的導電漿料，經過高溫烘干，以形成內電極金屬導電介質。印刷質量的高低，印刷電極的厚度，印刷圖形的均勻性、清晰性都是決定絲網印刷成敗的重要指標，同時決定著最終產品——電容器的各項性能。
圖2. 各規格產品內電極線條寬度變化，隨著MLCC尺寸越小，內電極線條寬度越小。
MLCC朝著高容量化方向發展，高容產品由于多層數，可達幾百至上千層，所以要求每層厚度很薄，對印刷提出了更高要求，要求印刷圖形好、厚度薄。
一、絲網印刷對MLCC電容的影響
內電極圖形的尺寸大小、圖形的完整性、平整性、印重、印厚、電極厚度的均勻性、鋸齒、針孔、白點、毛刺等直接影響 MLCC 的容量。印刷對MLCC容量的影響主要是體現在以下幾個方面：
1）電極圖形：電極圖形越清晰，針孔，白點，鋸齒，毛刺越小，電極圖形越完整，內電極圖形有效面積越大，對應的容量越大；反之容量越小。
2）印刷內電極印重、印厚：印刷內電極印重或印厚越大，對應的容量越大；反之容量越小。
3）電極肥大、重影、電極滲開：電極肥大或重影，會(huì )造成圖形尺寸偏大，電極有效面積越大，對應的容量越大，但是可靠性會(huì )降低；反之容量越小。電極滲開是印刷圖形邊緣存在類似水印的現象，會(huì )造成容量分散，容量命中率變差。
二、影響網版印刷質量的各項因素
1.光繪菲林
菲林底稿在網版制作中尤為重要，精細高清晰光繪菲林，為曬版精度提供了基本保障。
2.網框
網框是制作絲網印版的重要材料之一，網框選擇的合適與否對制版以及對印刷質量的好壞有著直接的影響。為了保證制版、印刷質量及其他方面的要求，可根據以下條件選擇網框。
1）網框必須具有一定的強度。因為繃網時，絲網對網框產生一定的拉力和壓力。這就要求網框耐壓，不能產生變形，要保持網框尺寸精度。
2）網框與絲網粘接面要有一定的粗糙性，以加強絲網和網框的粘接力。
3）網框的堅固性。網框在使用中要經常與水、溶劑接觸，以及受溫度變化的影響，這就要求網框不發生歪斜等現象，以保證網框的重復使用。
對于 MLCC 行業，要求印刷精度高，這樣就會(huì )需要高的繃網張力，經實踐證明，采用鋁質網框對印刷質量好。
3.絲網
絲網的選擇特別關鍵，對于印刷絲網最重要的參數是網孔和絲徑，要求如下：
● 絲徑不超過所印最細線條寬度的三分之一。
● 絲網的開孔至少為介質中顆粒尺寸的2.5倍，以保證印刷介質的良好通透性和附著均勻性。
● 選用開孔較大的絲網，即低目數的絲網，可以獲得較厚的介質沉積量。但這會(huì )降低印刷的清晰度。選用較細的，即高目數的網版印刷的圖像比較清晰，但會(huì )降低內電極漿料的沉積厚度。
MLCC 印刷需要圖像清晰，故選用高目數的網版。在MLCC的印刷中多選擇不銹鋼絲網，不銹鋼絲網平面穩定性好，制作網板的圖形尺寸穩定。
4.張力
絲網張力是評價絲網網版質量的重要參數，對印刷有重要影響，張力過大，容易超過絲網屈服點產生塑性變形，嚴重影響印刷壽命。張力不足，絲網沒有足夠的回彈力，漿料滲透力差，嚴重影響印刷質量。選擇合適的繃網張力可以提高M(jìn)LCC印刷的質量。
5.感光膠
感光膠種類和涂布的厚度都是很關鍵的因素，高解像力的感光膠用于精細層次和高修邊位力的印刷。超黏性的感光膠有助于提高內電極漿料的附著厚度。涂感光膠厚度對圖像再現的肩銳性、架橋性、平整性也有很大的影響。感光乳膠的厚度越厚對MLCC印刷質量越好。
