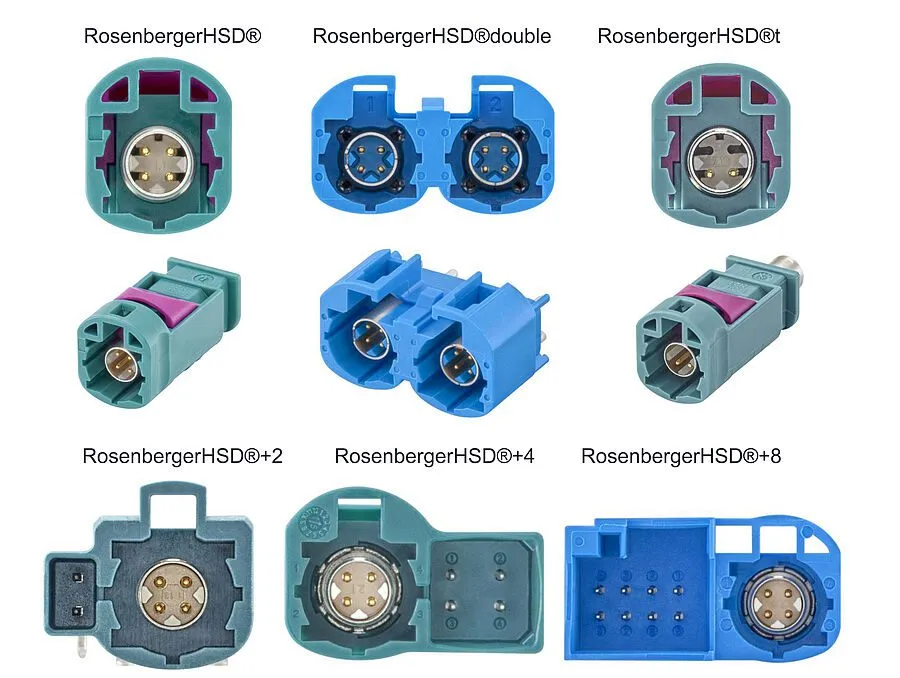

高速數據連接器（也稱為 HSD）可滿足各種汽車應用的低電壓、高速數據要求。這些緊湊的屏蔽連接器可傳輸高頻信號，通常用于汽車和工業應用，如以太網、USB 和 LVDS 等系統，以及有限的消費電子產品。它們提供強大的信號完整性、更低的電磁干擾 （EMI），并支持高達 6 Gb/s 的數據速率，適用于高級通信網絡(luò )。 HSD 連接器是全行業努力的一部分，旨在滿足汽車和工業應用中對高速、可靠數據傳輸日益增長的需求。該概念和設計源于連接器制造商（包括 Rosenberger 和 TE Connectivity）之間的合作，旨在標準化以太網、USB 和 LVDS 等應用的數據通信接口，這些應用在汽車行業中用于信息娛樂(lè )系統、攝像頭和高級駕駛輔助系統 （ADAS） 以及工業環境中的自動化系統。
一、設計說明
1.標準化

HSD 符合汽車開放系統架構 （AUTOSAR） 連接器要求、ISO 和 IEC 標準，以及包括 USB、LVDS（低壓差分信號）、以太網 （IEEE 802.3）、Firewire （IEEE 1394）、APIX（用于顯示器和攝像頭點對點應用的數字串行鏈路）、CAN（控制器局域網）、MHL（移動高清鏈路）和 PCIe 在內的協議。

2.HSD 連接器的安裝類型
通常使用線對板安裝類型或線對線連接，具體取決于應用。

3.配接次數
典型的 HSD 額定壽命高達 500 次。

4.位置
HSD 有 2 到 12 個位置，具體取決于功能要求。

5.尺寸
寬度：10 mm 至 25 mm，取決于位數。

高度：5 毫米和 15 毫米。

長度：20 毫米至 40 毫米。

 6.接觸
引腳：2 至 12
間距/間距：1.27 mm
高度：5 至 15 毫米
接觸電阻：低;每個觸點約 0.05 至 0.10 歐姆
端接：焊接、壓接、壓接或旋入式

7.材料規格
外殼通常由聚酰胺 （PA） 或 PBT（聚對苯二甲酸丁二醇酯）制成，具有高強度、耐熱性和良好的電絕緣性。熱塑性彈性體 （TPE）：用于包覆成型和墊圈，為環境保護提供柔韌性和密封性能。

8.物理性質
絕緣：HSD 連接器通常使用具有高介電強度的熱塑性絕緣材料，以確?？煽康男盘柾暾院碗姎饨^緣。 屏蔽：此外，連接器通常采用金屬屏蔽，以最大限度地減少電磁干擾 （EMI），進一步增強信號絕緣并保護高速數據傳輸的完整性。 鎖定機制：連接器還配備了鎖定機制，例如卡入式或卡口式鎖，以確保在高振動環境中（如汽車或工業應用）安全配接。

9.環境特性

IP 等級/密封機制：堅固耐用的 HSD 連接器可設計為符合 IP67 或 IP69K 標準。 加固：功能可能包括金屬屏蔽、墊圈、耐高溫材料和抗振性。

溫度范圍：-40 °C 至 +105 °C 或更高，適用于汽車。

10.電氣特性 電壓 AC/DC：通常為 5V 至 12V
電流（安培）：每個觸點高達 1A（或在大多數情況下更低）。

二、市場和應用
汽車、消費電子、工業

在汽車應用中，HSD 連接器用于高級駕駛輔助系統 （ADAS）;顯示器、音頻和多媒體接口;GPS、車對車 （V2V） 和車對基礎設施 （V2X） 通信;和攝像系統。在工業環境中，他們在機器人、機器視覺系統和測試和測量系統中發揮著作用。它們也用于一些顯示器和 VR 耳機。
