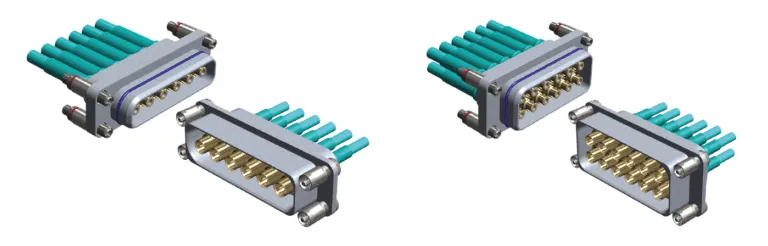

多端口連接器將多個同軸觸點集成到單個連接器模塊中，從而在縮短安裝時間的同時實現更高的互連密度。多端口連接器還降低了外形尺寸和系統的整體復雜性。多端口連接器的選擇取決于所需的頻率范圍、信號完整性和空間限制，這些都是為特定應用選擇多端口連接器時必須考慮的因素。由于多端口 RF/同軸電纜組件具有標準化的觸點腔，因此它們具有系統優勢，即根據觸點尺寸，RF（同軸、雙工、三同軸等）、光纖模塊和信號觸點（非 RF）可以在同一連接器中使用。
一、設計說明
標準：高頻軍事和航空電子系統中使用的多端口連接器必須滿足或超過它們所取代的傳統同軸連接器的電氣、機械和環境規格。使用行業標準的軍用規格連接器作為多端口連接器的基本設計，導致 MIL-DTL-38999 連接器用于商業組件，以及使用標準和定制 MIL-DTL-24308 連接器的版本。多殼體解決方案和帶聯動嵌件的解決方案包括堆疊式 Combo-D（帶 MIL 嵌件）和 ARINC 組件。
安裝：連接器外殼根據非同軸電纜等效項進行安裝，這些等效項因連接器系列而異。面板安裝式多端口可能具有 PC 端接。（注意：RF 信號通常不適用于 90 度端接，并且需要考慮 PCB 電路阻抗?；蛘?，它們可能將線路連接到 PCB 上的其他位置或內部組件，并且需要了解這些連接的電氣性能。
配接：多端口配接與標準配接相同。這可以通過直列盲插、旋轉耦合或推挽式進行。這是一個特色優勢，因為只有一個連接器對配接，而不是許多單獨的 RF 連接器對。
頻率范圍：結果將取決于所使用的電纜和 PCB，但就其本身而言，多端口的同軸電纜主要是 DC 至 20 GHz，盡管獨特的（通常是小型化的）組件可以通過適當的組件和電纜執行 125 GHz 的工作。
阻抗：大多數多端口連接器的阻抗為 50 歐姆。
位置：多種尺寸的 2 端口、4 端口和 6 端口板連接器
加固：MIL/Aero 應用中的多端口連接器必須能夠承受高沖擊和振動、寬溫度范圍，并在高海拔的類似真空的條件下工作。
二、市場和應用
軍事/航空航天、數據通信/電信、醫療和工業
軍事和航空電子、有線電視和互聯網服務、工業自動化、儀器儀表和測試的商業應用。
