尤瓦爾·赫拉利在《智人之上》中構建了一個深刻的認知框架：信息作為文明演進的核心驅動力，最重要的作用不是反映現實，而是鏈接起人類。宗教經典《圣經》便是最佳佐證-這本信息載體跨越千年時空，將數十億信徒鏈接成緊密的共同體。步入數字時代，全球信息總量更呈現指數級膨脹，而承載這場信息革命的基石，正是由計算機與無線通信構筑的通信系統。通過數字通信系統，我們可以無縫且快速獲取世界各個維度的信息，在最短時間內對DeepSeek的橫空出世而折服，為哪吒的精彩故事而贊嘆。
在通信系統中，為了最大化提高頻率利用效率，濾波器發揮了重要作用。如果把無線通信信號比作川流不息的車輛，那濾波器就是精確調控信息高速公路的智能紅綠燈系統，通過精準的頻段篩選機制，讓有用信號通過，將干擾噪聲導流至隔離帶，從而確保信息高速公路的暢通無阻。通信系統種類繁多，從微型穿戴設備到巨型雷達陣列，從民用基站到軍事衛星，各式各樣的系統要求帶來濾波器種類的千變萬化和繁榮發展：有的需要大功率，有的需要小體積，有的需要低損耗，有的需要大帶寬。
值得注意的是，濾波器設計始終面臨著與經濟學"不可能三角"相似的技術悖論：性能、功率、體積三個維度最多滿足兩個。無論何種形態的濾波器，都沒法逃脫這個束縛。這種技術約束既催生了多樣化的技術路徑，也為工程創(chuàng )新劃定了物理疆界。本文將系統解析主流濾波器的技術特性（如下圖所示），深入探討不同應用場景下的技術取舍，為通信系統的優化設計、不同場景選擇何種濾波器，提供參考。

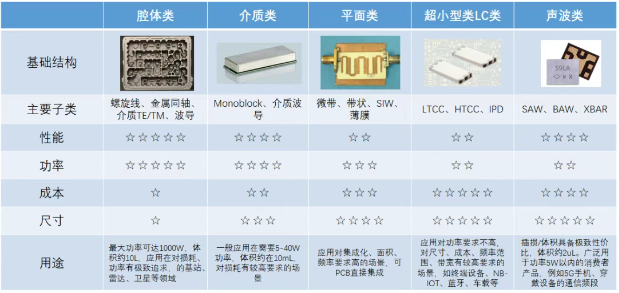

圖：常見濾波器分類及特點匯總
一、起源-LC濾波器
當海因里?！ず掌澰?887年首次驗證電磁波存在時，他可能不會(huì )想到，簡單的線圈（L）和電容（C）組合竟成為打開頻率選擇大門的鑰匙。一個簡單的串聯或者并聯LC回路，就可以在某個具體的頻率產生來回震蕩，進而可以對信號產生篩選作用。串聯LC回路，在頻率f0處阻抗最??；并聯LC回路，在中心f0處阻抗（衰減）最大。

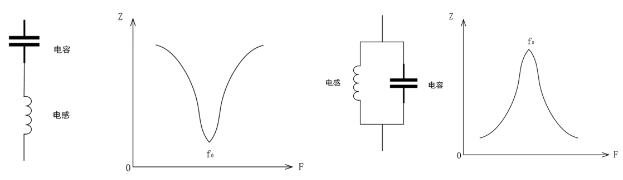

圖：串聯諧振回路，中心f0阻抗最小 &并聯諧振回路，中心f0阻抗最大
將他們組合起來，把串聯LC諧振回路放置在主路，讓衰減最小的有用信號f0通過；把并聯LC回路放置在對地，讓帶外不需要的信號旁路，有用信號f0反射。

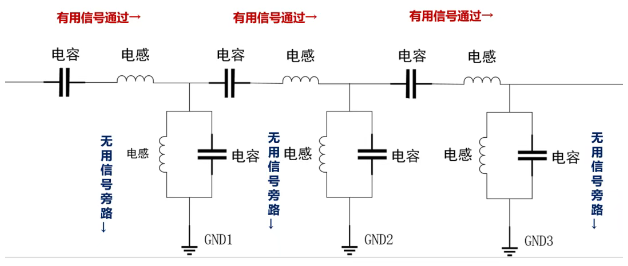

圖：標準LC電路的工作原理
反復這樣疊加，提高電路的選擇能力，一個濾波器就誕生了。

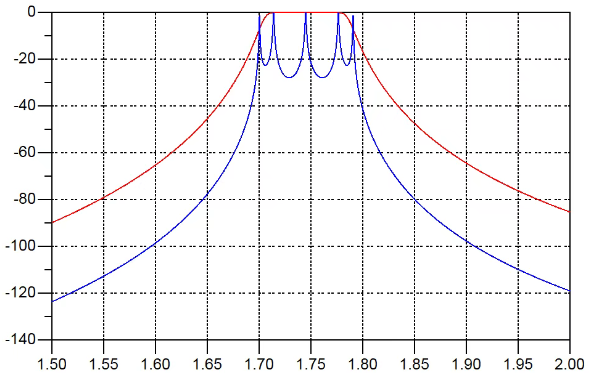

圖：藍線：?jiǎn)为歀C諧振回路的頻率響應；紅線：組合起來形成濾波電路
以上討論的都是理想情況，實際上受限于電容電感的物理特征，LC濾波器存在很多問題。首先電感元器件的損耗大，使得有用信號的衰減比較大，且這個衰減會(huì )隨著頻率的升高急劇上升。另外，LC濾波器還存在頻率升高后難以選擇合適的電容電感值器件、精度偏差比較大不易批量控制、承受功率較小、寄生參數多等諸多缺點，使得人們開始尋找另外的物理實現，在性能、功率、體積各個維度去尋找更優的解決方案，來實現LC回路的作用。
二、極致性能-金屬腔體濾波器
但很遺憾，當你向濾波器之神祈禱，希望得到性能最強、功率最大、尺寸最小的濾波器的時候，他并不會(huì )先問你兩次，這是不是你不小心遺失的金濾波器或者銀濾波器，他只會(huì )扔給你一塊鐵疙瘩，這鐵疙瘩我們一般叫他：金屬腔體濾波器。

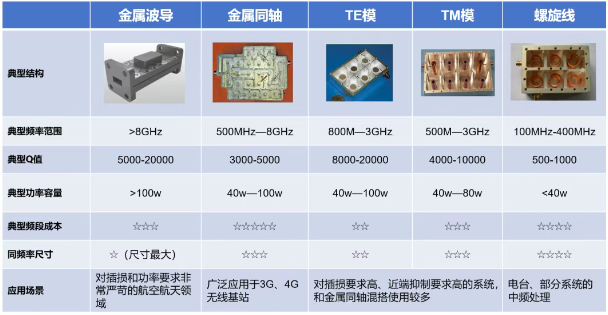

圖：腔體類濾波器的主要分類和特點
2.1 金屬波導濾波器
把這樣一塊鐵疙瘩的中間掏空，就構成了電磁場中的波導諧振器。當電磁波進入波導諧振器后，每次撞到金屬壁都會(huì )遵循“全反射”規則，當電磁波的頻率剛好讓它在來回反射中形成穩定的駐波時，在此頻率處就形成了諧振，得到中心頻點f0。諧振的頻率與掏空區域的尺寸密切相關，掏空區域的尺寸越大，則諧振波長越長，諧振頻率也就越低。此時，電場E儲能和磁場H儲能完全轉換，達成動態平衡，恰似經典LC回路中容抗與感抗的完美抵消，從網絡(luò )的角度同樣可以把它等效為一個LC回路。

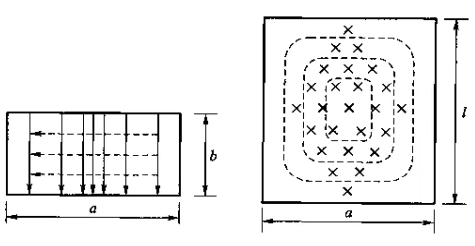

圖：金屬波導諧振腔TE101模式電磁場分布示意圖
對于空腔波導諧振器來說，電容電感的加載由損耗很大的介質材料換成了空氣，介質損耗大幅降低。趨膚效應下電流只在金屬表面流動，導體損耗也很低。因此，空腔波導諧振器的Q值（衡量濾波器性能維度的關鍵指標，越大性能越好）可達到10000+量級， 比常規的LC諧振器（Q=10-200）高出幾個數量級。
對于應用來說，波導諧振單元比較難形成串聯LC回路，所以我們一般僅使用并聯LC回路，再通過電磁場能量的耦合將其連起來形成濾波器。下圖給出了一個典型的級聯形式的波導濾波器及其對應的等效電路。
圖：典型級聯形式的金屬波導濾波器示意圖

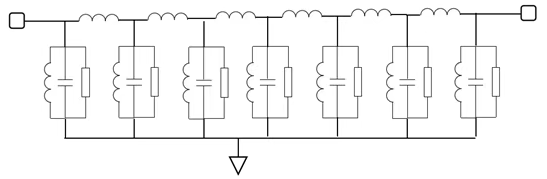

圖：級聯形式濾波器等效電路圖
波導濾波器家族也在不斷進化：比如利用簡并?？梢詷嫵蒚E雙模濾波器，使雙腔結構即可達成4階濾波器響應；再如利用非諧振模式引入了源和負載的耦合，在布局受限時仍能生成傳輸零點（直線排腔）。下圖將TM11作為非諧振模式，TM120和TM210作為諧振模式設計了一個4腔8階8零點的濾波器。

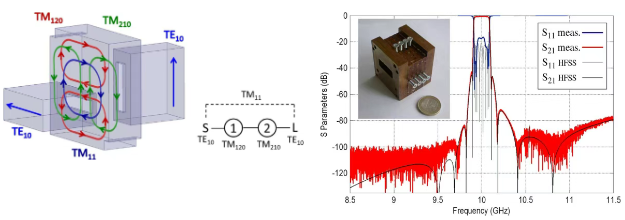

圖：TM雙模金屬波導濾波器及其實測結果
波導濾波器的優點是插損小，功率容量大（可達數千瓦以上），缺點是體型龐大，一般用于高頻且對損耗或功率要求嚴苛的場景比如衛星通信、微波點對點通信等場景。
2.2 金屬同軸腔體濾波器
但是移動通信頻段往往都在6GHz以下，頻段十分擁擠，需要濾波器用更多階數來提供強大的抑制能力。此時波導濾波器的尺寸過大，無法接受。為了解決波導濾波器的體積焦慮，同軸腔體濾波器應運而生。同軸腔體濾波器又分為金屬同軸和介質同軸兩大類。
一個典型的金屬同軸腔體的諧振器單元如下圖所示，主體是在一個空的密閉腔體中的一個金屬柱子，密閉腔體和金屬柱子聯合起來產生諧振。相比于波導濾波器，中間的金屬柱引入了電容電感加載，改變了腔體內部的邊界條件，諧振模式也由波導TE模變?yōu)榱藴蔜EM模，這大大降低了平面尺寸。我們同樣可以把他等效成一個LC回路。隨著金屬柱子上的圓盤尺寸越大，引入的電容加載效應越強，其高度也可以進一步壓縮。但由于電容效應的加載、電流密度變大，其功率容量和Q值也會(huì )受到影響。

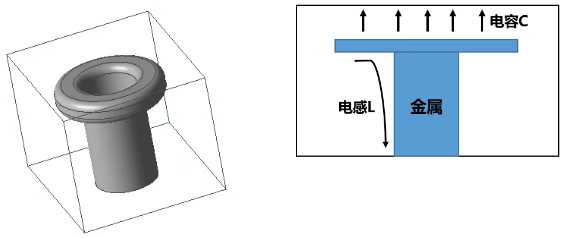

圖：金屬同軸腔體濾波器的典型單腔示意圖
同軸腔體濾波器在無線基站中的廣泛應用，推動了相關技術的發展：比如為了進一步小型化使用介質部分加載、為了靈活排腔使用非諧振拓撲和直線型容性耦合、為了改善溫漂采用不同膨脹系數的材料、以及為了降低人工調試成本開發自動調試的算法。

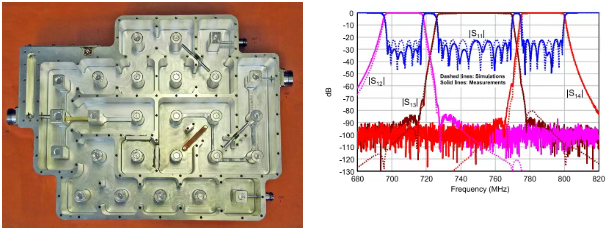

圖：金屬同軸三工器開蓋圖&測試結果
2.3介質同軸腔體濾波器
但是在更嚴苛的場景下，金屬同軸由于小型化后帶來Q值和功率容量的下降而無法勝任。工程師們開始思考，同軸濾波器插損變大，是因為小型化后帶來導體損耗的增加，如果把大部分電磁場都集中于高介電常數的介質及其周?chē)?，那么導體損耗就隨之降低了，只要介質的損耗做到足夠小，就實現了高Q值。并且，由于高介電常數介質的引入，尺寸相比于波導也會(huì )大幅下降。因此，一種新的諧振器形式誕生了，我們稱之為介質同軸形式。常見的介質同軸形式為T(mén)E模介質諧振器和TM模介質諧振器。
一個典型的TE模介質諧振器如下圖所示，高介電常數的介質被介質支撐，四周是密閉的金屬腔體，上面是塑料調諧結構。而介質的損耗角正切又可以做到非常低，因此，TE模介質諧振器的無載Q值可以達到20000（=45@1.8GHz），相比于金屬同軸成倍提升。代價是體積比金屬同軸腔體更大，實現較大帶寬濾波器更加困難，諧波更差等。
圖：TE模介質同軸單腔示意圖 & 濾波器開蓋圖
而TM模同軸介質濾波器又是在金屬同軸和TE模介質同軸間取一個折中，其Q值比金屬同軸好，尺寸比TE模介質同軸?。ê徒饘偻S相當），而且由于場在高度方向上沒有周期性變化，因此可以壓縮高度但不影響頻率，可以將腔體濾波器壓的很扁。典型的TM模同軸濾波器如下圖所示，高介電常數的介質上下表面均被短路，外圍被一金屬腔體屏蔽。

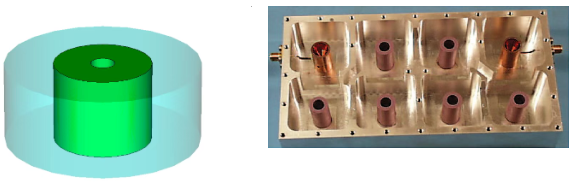

圖：TM模介質同軸單腔示意圖 & 濾波器開蓋圖
但另一方面，TM模介質同軸需要雙端接地的邊界條件，其裝配難度和成本要高于金屬同軸，并且由于調諧的范圍沒有金屬同軸大，給加工和裝配也提出了更高的要求。
2.4螺旋線腔體濾波器
如果頻率繼續降低到100MHz-500MHz這個頻段，比如給某些電臺使用的時候，金屬同軸濾波器尺寸仍舊比較大，我們可以用螺旋線濾波器來解決。典型的螺旋線諧振單元的結構如下所示，它相當于把一端短路，一端開路的λ/4同軸線彎折，就像一座精密設計的彈簧滑梯，電磁波沿著這條螺旋形的金屬導體旋轉、滑行。螺旋線的“繞圈”結構在有限體積內大幅延長電磁波路徑，實現小型化。

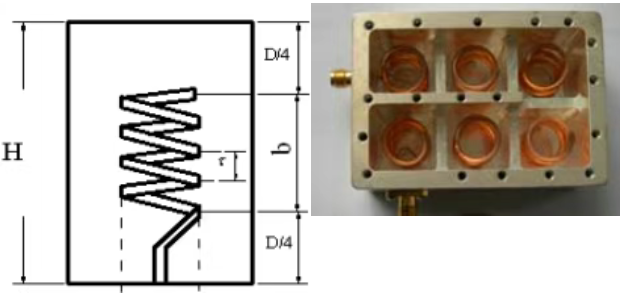

圖：螺旋線單腔示意圖 & 螺旋線腔體濾波器開蓋圖
螺旋線諧振器的尺寸不到金屬同軸的1/3，它也能提供500-1000左右的Q值，數十瓦的功率容量，用在電臺、中頻處理等場景頗為合適，但是在高頻時的性能會(huì )斷崖式下滑。
