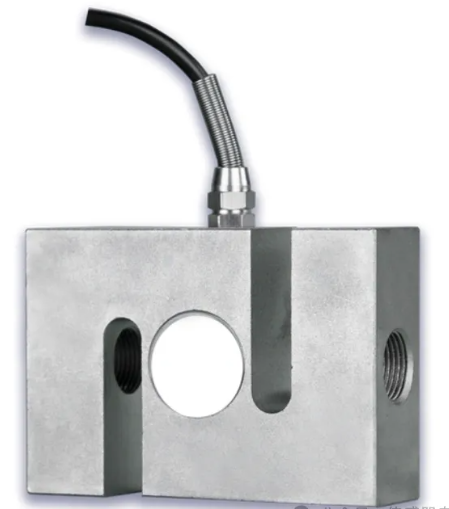

S型稱重傳感器是傳感器領域中一種常見且重要的設備，廣泛應用于工業生產和包裝行業等領域。本文將詳細介紹S型稱重傳感器的工作原理、選擇要點以及使用說明，以期為相關行業從業者提供有價值的參考。
一、S型稱重傳感器的工作原理
S型稱重傳感器的工作原理基于應變計和電橋原理。其關鍵組件包括彈簧、應變片、固定座和外殼等。應變片通常由金屬或合金材料制成，具有良好的彈性和導電性能。當受測物體施加在S型稱重傳感器上時，傳感器內部的彈簧會(huì )產生相應的變形，導致應變片發生微小的形變。這種形變會(huì )使應變片的電阻發生變化，進而改變電阻的阻值。
具體來說，應變片的電阻與應變成正比，因此在外部施加力的作用下，應變片的電阻值會(huì )發生微小的變化。為了測量這一微小的電阻變化，S型稱重傳感器通常采用電橋電路。電橋電路由四個電阻組成，其中一個是應變片，另外三個是固定電阻。當施加外力導致應變片電阻值發生變化時，電橋電路會(huì )產生不平衡信號。通過測量不平衡信號的大小，可以準確地計算出受測物體的重量。
二、S型稱重傳感器的選擇要點
在選擇S型稱重傳感器時，需要考慮以下幾個關鍵因素：
量程與額定載荷：依據所需工作環境來選定適宜的傳感器量程以及確定所用傳感器的額定載荷。雖然稱重傳感器自身具備一定的過載能力，但在裝置和運用過程中應盡量防止超載，以免造成傳感器損壞。
精度與測量范圍：S型稱重傳感器以其高精度和優良的測量范圍著稱。在選擇時，應根據具體應用場景對精度和測量范圍的要求進行選擇。
防護等級與抗干擾能力：在某些特殊環境下，如潮濕、腐蝕性氣體等場合，需要選擇防護等級較高的傳感器。同時，為確保測量精度，應選擇抗干擾能力強的傳感器，以減少現場干擾源對傳感器信號輸出的影響。
安裝方式：S型稱重傳感器的安裝方式多樣，包括水平安裝、垂直安裝等。在選擇時，應根據實際應用場景和安裝條件進行選擇。
三、S型稱重傳感器的使用說明
輕拿輕放：在安裝和使用S型稱重傳感器時，應輕拿輕放，避免沖擊和跌落。特別是小容量傳感器，如合金鋁材質的，任何振動都可能引起輸出誤差，影響測量精度。
正確接線：安裝前，務必按照電纜線上的接線定義進行正確接線。不同廠家出廠時的線色可能有所不同，因此具體接線時需參照相應的接線定義。通常，紅色線接電源正極，黑色線接電源負極，綠色線接信號正極，白色線接信號負極。
密封處理：傳感器外殼、保護蓋板及引線接頭均已進行密封處理，請勿隨意打開。若確實需要延長電纜線，應在接頭處進行錫焊，并加防潮密封膠，然后重新調整電阻值，以確保傳感器輸出的準確性。
遠離干擾源：為確保測量精度，應確保傳感器的電纜線遠離強動力電源線或有脈沖波的場所。這樣可以有效降低誤差，提高測量精度。
定期維護：為確保S型稱重傳感器的長期穩定性和測量準確性，建議定期對其進行維護。這包括檢查傳感器緊固螺絲是否松動，以及傳感器與底座的接觸面是否有磨損跡象。
四、結語
S型稱重傳感器以其高精度、優良的測量范圍以及便捷的安裝方式，在工業生產中的稱重測量領域發揮著重要作用。本文詳細介紹了S型稱重傳感器的工作原理、選擇要點以及使用說明，旨在為相關行業從業者提供有價值的參考。在使用S型稱重傳感器時，務必遵循相關注意事項和維護要求，以確保其準確性和長期穩定性。
