一、引言：AI浪潮夏，背板連接器的變革之旅
在A(yíng)I與云計算引領的數字變革洪流中，背板連接器（backplane）宛如高速運算設備的“超級動脈”，悄無聲息地支撐起每秒數以?xún)|計的數據交互。從早期計算機簡陋的電路連接，到如今AI服務器內部GPU集群的緊密協同作戰，背板連接器的傳輸速率正不斷攀升，向112Gbps、224Gbps乃至更高標準邁進，技術的每一次飛躍都極大提升了其市場價值。

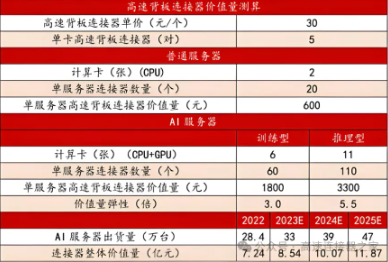

據浙江證券的權威預測，至2025年，背板連接器市場規模有望突破11.8億RMB，展現出令人矚目的市場潛力與增長藍圖。

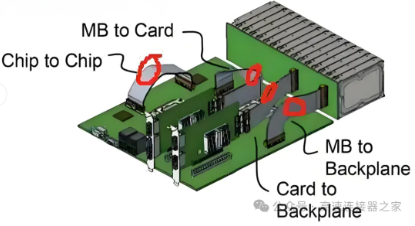

二、背板連接器：電路板間的“數據橋梁”
簡而言之，背板連接器是電路板之間不可或缺的“數據橋梁”。
在A(yíng)I服務器、通信基站等精密設備內部，多塊電路板需協同作業，而背板連接器正是將它們緊密“串聯”的關鍵，確保高速、穩定的信號傳輸暢通無阻。

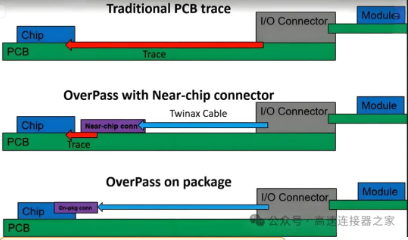

面對AI服務器日益提升的傳輸速率需求，傳統PCB（印刷電路板）已難以滿足高頻信號傳輸的要求。為避免PCB走線造成的信號損耗，背板連接器采用近芯片安裝或過芯片橋接（Overpass with near-chip/Overpass on chip）技術，顯著提升了數據傳輸效率與速率。
三、背板連接器的多樣規格

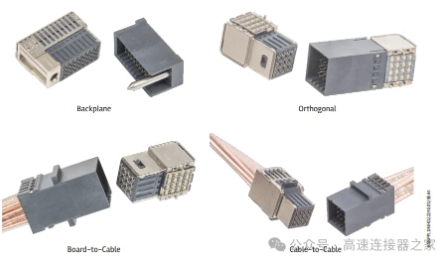

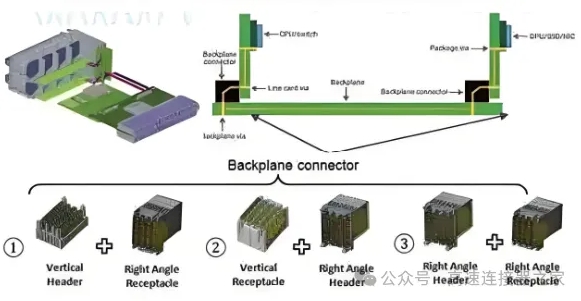

背板連接器種類繁多，按其結構主要分為四大類：
180°板對板（Backplane）：適用于需要大面積、高密度連接的場景。
90°板對板（Orthogonal）：節省空間，適用于緊湊型設計。
板對Cable（Board-to-Cable）：靈活連接電路板與線纜，便于擴展與部署。
Cable對Cable（Cable-to-Cable）：直接連接兩根線纜，簡化布線復雜度。
其核心設計挑戰在于高頻性能的突破，當前國際領先廠商如Amphenol、Molex已量產224Gbps產品，而中國廠商如立訊精密、華豐科技等亦緊隨其后，成功推出112Gbps產品，展現了中國在背板連接器領域的強勁競爭力。
四、背板連接器高頻標準
背板連接器領域目前缺乏統一行業標準，業界普遍以Amphenol的標準為參照。
其信號傳輸采用先進的PAM4（四電平脈沖幅度調制）技術，224Gbps產品支持高達67GHz的帶寬，而112Gbps產品則支持34GHz帶寬，為數據傳輸提供了堅實的硬件基礎。
結語：細微之處，見證時代變遷
當人類步入AI新時代，背板連接器在方寸之間不僅書寫著信號傳輸的物理法則，更承載著智能文明演進的秘密。正如TE Connectivity的工程師所言：“我們雕琢的不僅是金屬觸點，更是構建數據宇宙的引力場?！北嘲暹B接器，這一看似不起眼的組件，正以其獨特的方式，驅動著整個時代的進步與發展。
