在微機電系統(MEMS)的微觀世界中,傳感器、執行器、微型陀螺等器件如同精密的人體器官,而陶瓷封裝基板則扮演著“骨骼”與“鎧甲”的雙重角色——既要為微米級結構提供力學支撐,又要抵御外界環境的侵蝕。隨著5G通信、智能汽車、醫療電子的快速發展,陶瓷封裝基板在MEMS中的應用正從幕后走向臺前。
一、MEMS封裝陶瓷方案的優勢
1. MEMS器件的核心需求MEMS器件通常包含可動微結構(如懸臂梁、薄膜),其封裝需滿足:
力學穩定性:抵御振動、沖擊導致的微結構斷裂(加速度耐受>5000g);
熱管理能力:高功率器件的局部熱流密度可達100 W/cm2,需快速散熱;
氣密性保護:防止濕氣、顆粒侵入導致可動部件卡死(漏率<1×10?? Pa·m3/s);
微型化兼容:封裝厚度通常需<1 mm,與芯片尺寸匹配。

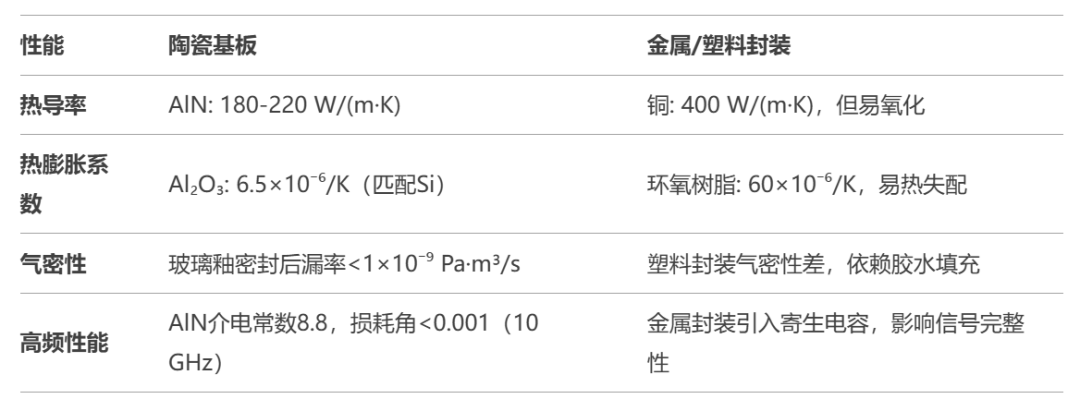

2. 陶瓷材料的性能優勢與傳統金屬、塑料封裝相比,陶瓷基板(如Al?O?、AlN、LTCC)具備不可替代的優勢:
典型案例:博世(Bosch)的MEMS加速度計采用Al?O?陶瓷基板,在-40℃~125℃范圍內輸出漂移<0.1%,支撐了ESP車身穩定系統的可靠性。
二、陶瓷封裝基板在MEMS中的典型應用場景
在MEMS封裝中,陶瓷基板因其優異的機械、熱學和電學性能,被廣泛應用于以下場景:
1. 高可靠性傳感器封裝陶瓷基板(如Al?O?、AlN)在壓力傳感器、加速度計、陀螺儀等MEMS傳感器中廣泛應用。其氣密性封裝(氦氣泄漏率低至1×10?? Pa·m/s)可保護敏感微結構免受環境腐蝕,同時提供穩定的機械支撐和電學保護。例如,汽車壓力傳感器采用陶瓷封裝以應對高溫、振動等復雜工況。
2. 大功率與高頻器件散熱氮化鋁(AlN)基板憑借高熱導率(~170 W/m·K)和低熱膨脹系數(與Si匹配),用于功率MEMS模塊和射頻器件封裝。例如,IGBT模塊中采用AMB(活性金屬釬焊)陶瓷基板,可提升15%輸出功率并延長壽命。
3. 微流控系統與生物傳感器陶瓷封裝在微流控芯片中提供化學穩定性和精確的微通道加工能力,適用于生物檢測和醫療設備。其密封性可防止液體滲漏,同時支持光學窗口集成,如熒光檢測模塊。
4. 航空航天與極端環境應用氮化硅(Si?N?)和AlN基板用于星載MEMS器件封裝,因其耐輻射、耐高溫特性,且熱膨脹系數與砷化鎵(GaAs)匹配,確保太空極端環境下的可靠性。
5. 高頻通信器件陶瓷基板的低介電常數(如Al?O?介電常數~9.8)和高絕緣性,適用于5G/6G射頻MEMS開關和光通信封裝,減少信號損耗并提升抗干擾能力。
三、陶瓷基板選型建議
Al?O?:性?xún)r(jià)比高,適用于常規傳感器。
AlN:高熱導率,適合大功率場景(如車規級電控)。
Si?N?:高機械強度,用于高振動環境(如航空航天)。
