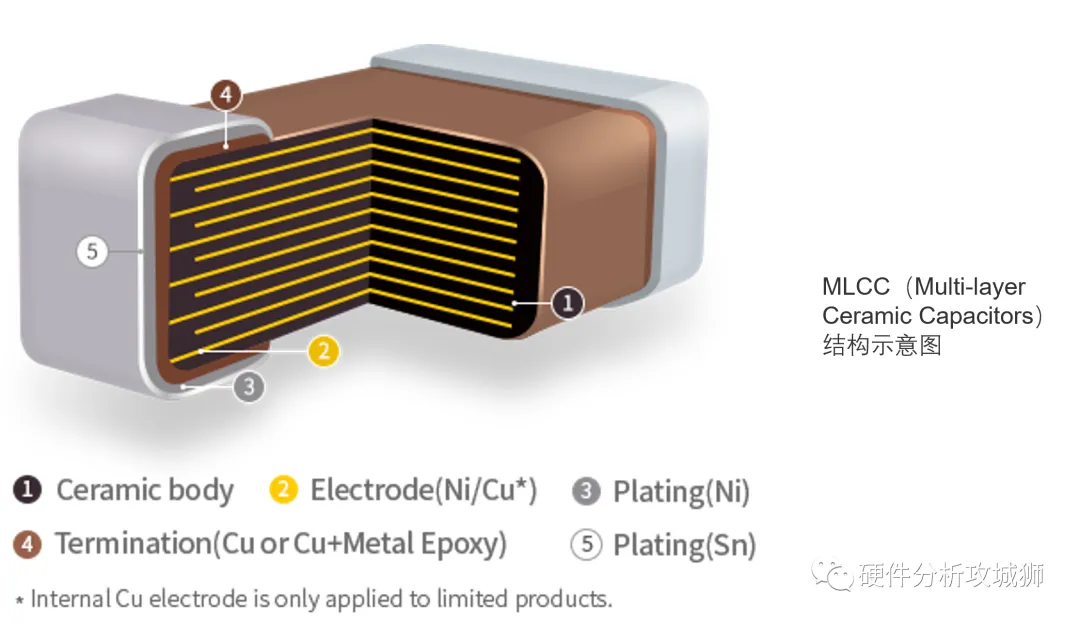

MLCC（Multi-layer Ceramic Capacitors）是片式多層陶瓷電容器的英文縮寫。是由印好電極（內電極）的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫燒結形成陶瓷芯片，再在芯片的兩端封上金屬層（外電極），從而形成一個類似獨石的結構體，故也叫獨石電容器。
首先溫度系數的含義是指溫度變化時，電子元件特定物理量的相對變化，單位為ppm/°C，最常見的是電阻溫度系數（temperature coefficient of resistance，TCR）和電容溫度系數（temperature character of capacitor，TCC）。前者較直觀，如MCR01S電阻器的TCR在-55～+155溫度范圍內為±400ppm/°C，這容易理解。
而MLCC電容器的溫度特性有些繁雜，常以C0G、X5R、X7R、X7T、X8R、X6S、Y5V、Z5U等字母組合表示。這些代碼由美國電工協會(huì )（EIA）標準確定，分別代表了不同溫度特性的電容器類別。
那NPO與X7R、X5R、Y5V、Z5U神馬的有啥區別？
主要是介質材料不同。不同介質種類由于它的主要極化類型不一樣，其對電場變化的響應速度和極化率亦不一樣。在相同的體積下的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。根據電容器使用的陶瓷介質不同，EIA-198標準把陶瓷電容器分為兩類，I類陶瓷電容器、II類陶瓷電容器。NPO屬于Ⅰ類陶瓷，而其他的X7R、X5R、Y5V、Z5U等都屬于Ⅱ類陶瓷。
什么是Ⅰ類陶瓷，有什么特點？
Ⅰ類陶瓷電容器（ClassⅠ ceramic capacitor）采用EIA I類材料——C0G（NP0）電介質，這是一種添加有銣、釤和一些其它稀有氧化物的高性能陶瓷材料，過去稱高頻陶瓷電容器（High-frequency ceramic capacitor），介質采用非鐵電（順電）配方，以TiO2為主要成分（介電常數小于150），因此具有最穩定的性能；或者通過添加少量其他（鐵電體）氧化物，如CaTiO3 或SrTiO3，構成“擴展型”溫度補償陶瓷，則可表現出近似線性的溫度系數，介電常數增加至500。這兩種介質損耗小、絕緣電阻高、溫度特性好。特別適用于振蕩器、諧振回路、高頻電路中的耦合電容，以及其他要求損耗小和電容量穩定的電路，或用于溫度補償。
Ⅰ類陶瓷的溫度特性怎么表示？
Ⅰ類陶瓷的溫度容量特性（TCC）非常小，單位往往在ppm/℃，容量較基準值的變化往往遠小于1皮法。美國電子工業協會(huì )（EIA）標準采用“字母+數字+字母” 這種代碼形式來表示Ⅰ類陶瓷溫度系數。比如常見的C0G。
C：表示電容溫度系數的有效數字為0ppm/℃；
0：表示有效數字的倍乘因數為-1（即10的0次方）；
G：表示隨溫度變化的容差為±30ppm。

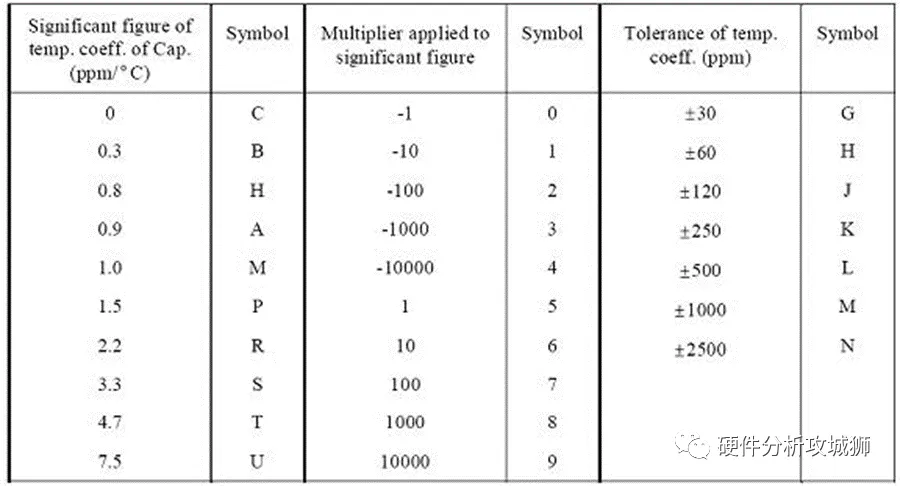

Ⅰ類陶瓷電容器的溫度特性代碼
計算下來，C0G電容最終的TCC為：0×（-1）ppm/℃±30ppm/℃。而相應的其他Ⅰ類陶瓷的溫度系數，例如U2J電容，計算下來則為：-750 ppm/℃±120 ppm/℃。
NPO和C0G是同一種電容嗎？
NPO是美國軍用標準（MIL）中的說法，其實應該是NP0（零），但一般大家習慣寫成NPO（歐）。這是Negative-Positive-Zero的簡寫，用來表示的溫度特性。說明NPO的電容溫度特性很好，不隨正負溫度變化而出現容值漂移。

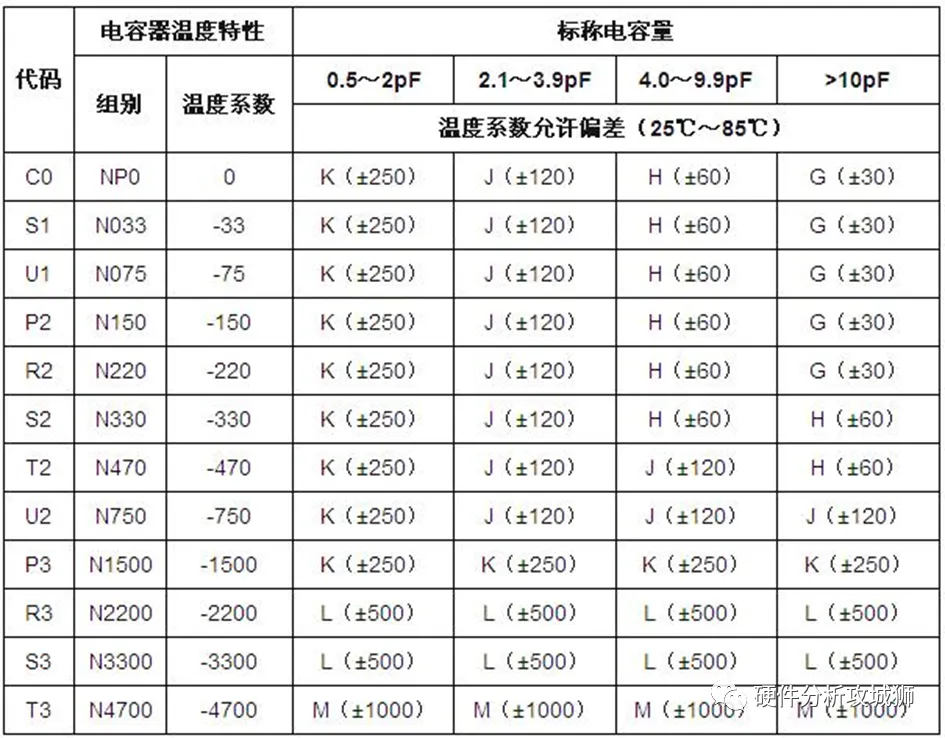

從前面我們已經知道，C0G是I類陶瓷中溫度穩定性最好的一種，溫度特性近似為0，滿足“負-正-零”的含義。所以C0G其實和NPO是一樣的，只不過是兩個標準的兩種表示方法（當然，容值更小、精度略差一點的C0K、C0J等也是NPO電容）。類似的，U2J對應于MIL標準中的組別代碼為N750。
NPO 電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同，大封裝尺寸的要比小封裝尺寸的頻率特性好。

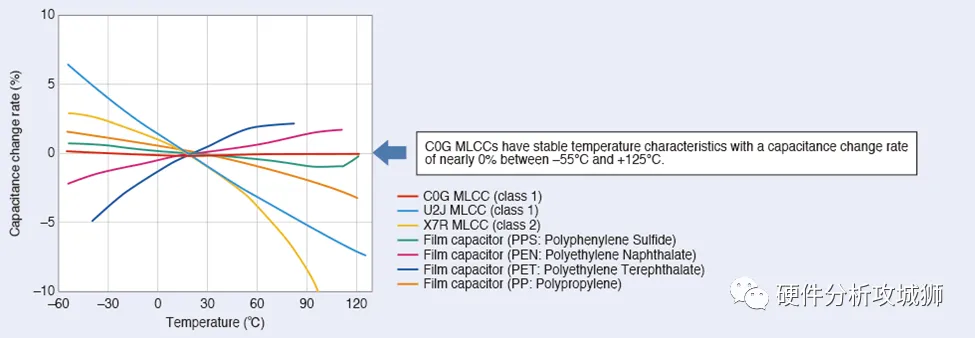

Ⅰ類陶瓷的電容器容量特性
什么是Ⅱ類陶瓷，有什么特點？
Ⅱ類陶瓷電容器（Class Ⅱ ceramic capacitor）采用EIA II類溫度穩定型電介質。這些電介質包括X5R、X7R、X8R、X6S、Y5V、Z5U等，其主體材料均是鈦酸鋇，只是添加的貴金屬不一樣。過去稱為為低頻陶瓷電容器（Lowfrequency ceramic capacitor），指用鐵電陶瓷作介質的電容器，因此也稱鐵電陶瓷電容器。這類電容器的比電容大，電容量隨溫度呈非線性變化，損耗較大，常在電子設備中用于旁路、耦合或用于其它對損耗和電容量穩定性要求不高的電路中。其中Ⅱ類陶瓷電容器又分為穩定級和可用級。X5R、X7R屬于Ⅱ類陶瓷的穩定級，而Y5V和Z5U屬于可用級。
X5R、X7R、Y5V、Z5U之間的區別是什么？

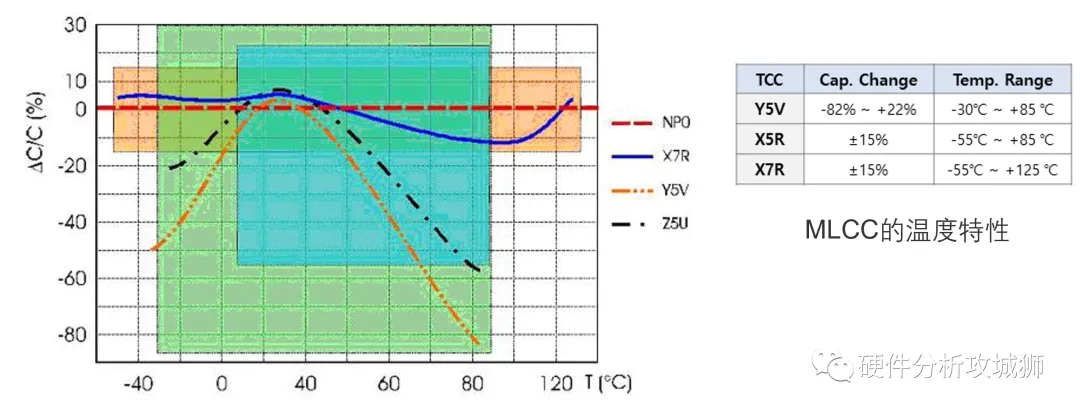

區別主要還在于溫度范圍和容值隨溫度的變化特性上。下表提示了這些代號的含義。

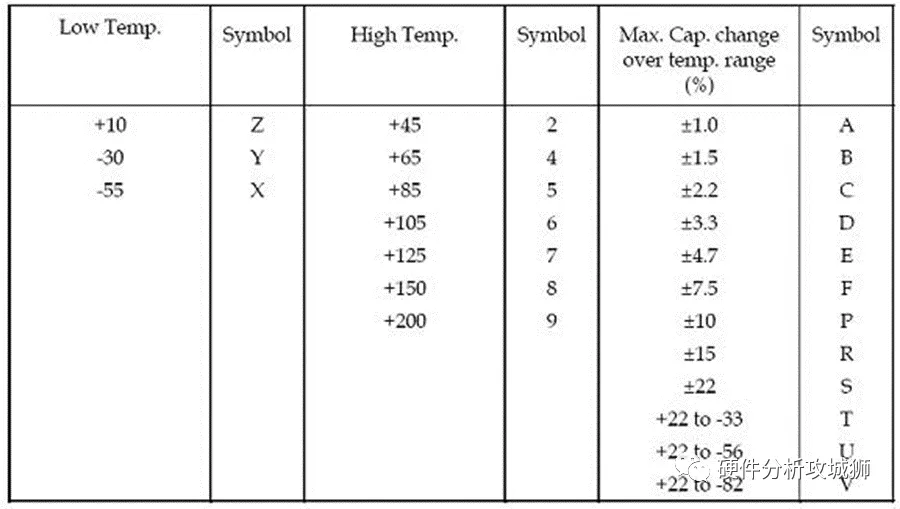

II類陶瓷電容器的溫度特性代碼
例如，X7R是一種強電介質，比容量較C0G大。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、旁路、濾波及可靠性要求較高的中高頻電路中。
Y5V材料具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。這種電容器的容量穩定性較X7R差，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及旁路電路中。
Ⅱ類陶瓷電容器又分為穩定級和可用級。X5R、X7R屬于Ⅱ類穩定級陶瓷電容器，而Y5V和Z5U屬于可用級。
Ⅱ類陶瓷電容器的溫度系數（TCC）也按照EIA標準以“字母+數字+字母”代碼表示，例如X5R、X7R、Y5V、Z5U。以X7R為例：
X：代表電容工作溫度下限為-55℃；
7：代表電容工作溫度上限為+125℃；
R：代表容值隨溫度的變化為±15%。
同樣，Y5V正常工作溫度范圍在-30℃～+85℃, 對應的電容容量變化為+22～82%；而Z5U 正常工作溫度范圍在+10℃～+85℃，對應的電容容量變化為+22～-56%。
注意事項
X7R與X5R是大量使用的MLCC陶瓷電容器，其溫度特性次于C0G，當溫度在-55℃到+85℃（+125℃）時其容量變化為15%，需要注意的是此時電容器容量變化是非線性的。X7R電容器主要特點是在相同的體積下電容量可以做的比較大，其容量在不同的電壓和頻率條件下也是不同的，會(huì )隨時間的變化而變化，大約10年變化5%。
Y5V電容器是一種有一定溫度限制的通用電容器，Y5V的高介電常數允許在較小的物理尺寸下制造出高達4.7μF電容器。Y5V電容器的溫度穩定性不好，容值會(huì )隨溫度變化大幅變化，在-30℃到85℃范圍內其容量變化可達+22%到-82%，設計時候一定要注意到，或考慮用X7R與X5R來取代Y5V電容器。
Z5U電容器稱為”通用”陶瓷單片電容器。這里首先需要考慮的是使用溫度范圍，對于Z5U電容器主要的是它的小尺寸和低成本。對于上述三種陶瓷 單片電容起來說在相同的體積下Z5U電容器有最大的電容量。但它的電容量受環境和工作條件影響較大，它的老化率最大可達每10年下降5%。盡管它的容量不穩定，由于它具有小體積、等效串聯電感（ESL）和等效串聯電阻（ESR）低、良好的頻率響應，使其具有廣泛的應用范圍。尤其是在退耦電路的應用中。
