扁平電纜，也稱為平面電纜，是在寬而扁平的帶狀電纜基座內平行排列的一排導電線。扁平電纜可以折疊和彎曲，提供極大的設計靈活性。

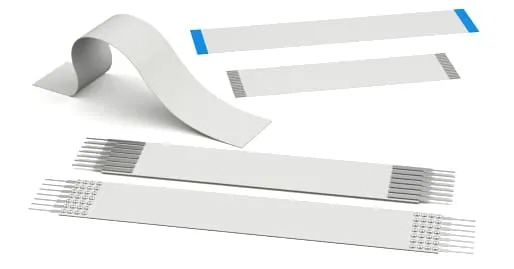

絲帶電纜于 1956 年由 Cicoil 公司（Trexon 公司）為 IBM 發明，用于大型機計算機設備（如卡片讀取器和打孔機），這些設備需要電纜能夠適應狹小的空間。NASA 從 1960 年代開始使用絲帶電纜，該產品在重要的航天應用（如首次登月）中發揮了作用。在早期的消費市場計算機中，它們經常用于計算機和打印機，通過并行 ATA（PATA）接口將硬盤驅動器、軟盤驅動器和 CD-ROM 驅動器等內部驅動器連接到主板。盡管在現代計算機中，SATA 和扁平柔性電纜（FFCs）等新技術已經基本上取代了絲帶電纜，但它們仍然在一些工業、汽車和嵌入式系統中使用。
設計說明

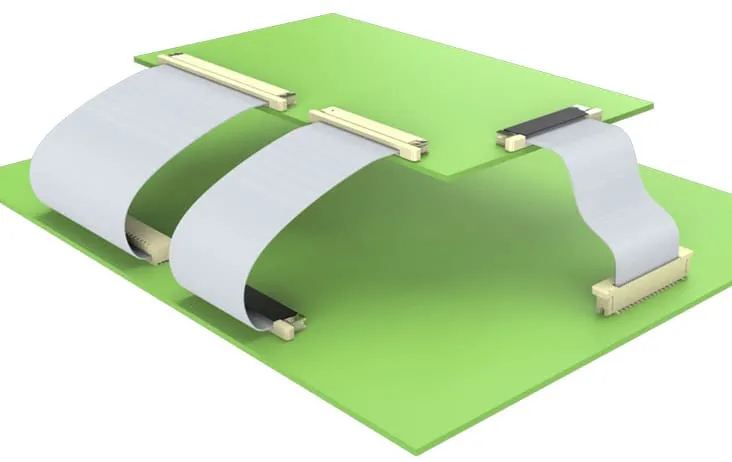

連接器化：扁平電纜通常與絕緣位移連接器（IDC）配合使用。每根導線都有顏色編碼或統一絕緣，它們通常連接到絕緣位移連接器（IDC），這種連接器允許在不剝線的情況下輕松可靠地端接。這些連接器常用于電路板上的排針，尤其是在傳統或工業系統中。
扁平電纜可以傳輸數據和電力，盡管它們通常用于數據傳輸。
標準化：扁平電纜通常具有標準數量的導線（10、20、40 根或更多），具體取決于應用。扁平電纜最常見的間距標準（單根導線之間的間距）是 0.050 英寸（1.27 毫米）。其他間距標準包括 0.100 英寸（2.54 毫米）。

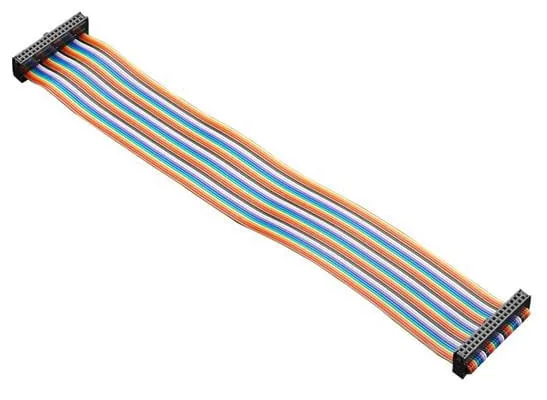

為了幫助識別單根電線，通常使用一種常見的顏色編碼規則：標準彩虹扁平電纜每 10 根電線使用重復的顏色序列：棕色、紅色、橙色、黃色、綠色、藍色、紫色、灰色、白色和黑色。在單色電纜上，第 1 根電線通常標有紅色條紋。
材料規格：扁平電纜通常由懸浮在 PVC 材料內的銅線制成。還會(huì )使用特氟龍、聚乙烯和熱塑性彈性體。一些扁平電纜還帶有層壓護套，封裝整個組件。
物理特性：由于導線平行排列且距離較近，如果未正確屏蔽，扁平電纜容易受到電磁干擾（EMI）和串擾的影響。因此，它們最適合用于短距離、低速通信任務。
加固性：一些高性能扁平電纜能夠承受高溫、磨損、彎曲和化學暴露。
市場和用途
消費級，數據通信，工業級
