在5G通信向毫米波頻段演進及各領域雷達性能升級的背景下，高頻濾波器正面臨前所未有的技術挑戰。傳統聲表面波（SAW）器件憑借制造工藝簡單，性能穩定，體積小巧，成本低廉等優勢，長期以來一直是射頻濾波領域的主流方案，然而受限于襯底材料的物理性能，使SAW僅應用在3GHz以下低頻段工作，而體聲波（BAW）技術雖能支持更高頻率，卻始終被高成本、高溫穩定性差等問題所困擾。針對這一產業痛點，青禾晶元通過自主創(chuàng )新的室溫鍵合技術，成功開發出碳化硅（SiC）基鈮酸鋰（LiNbO?）薄膜襯底，為SAW器件在高頻濾波領域帶來突破性進展。

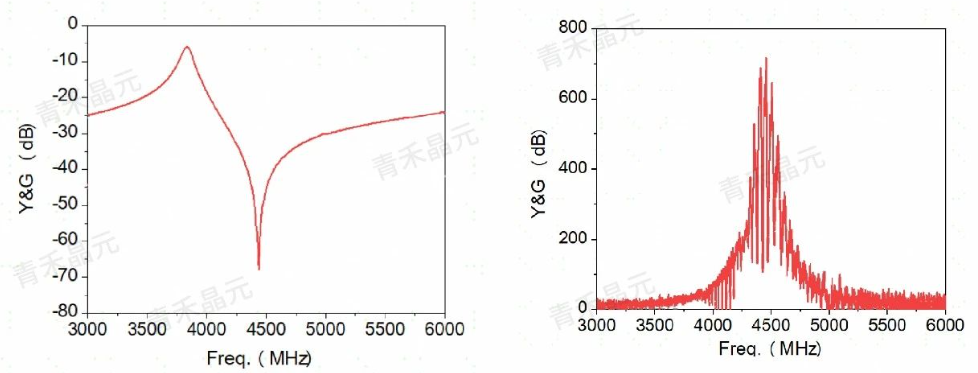

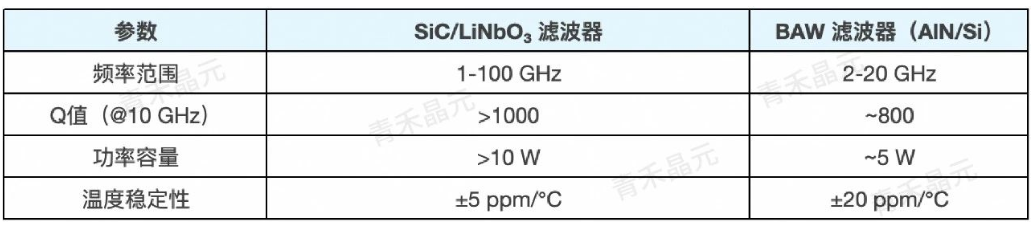

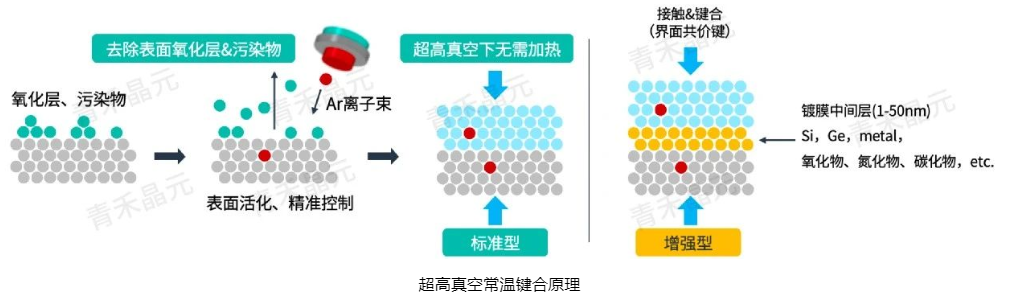

高頻性能的顯著提升 基于SiC上LiNbO?薄膜在5GHz下諧振器測試，Qmax可達到710，K2可達到大于20%，諧振器器件的卓越性能為高頻濾波領域的應用提供了堅實基礎。 SiC/LiNbO?與BAW濾波器參數對比 SiC/LiNbO3在5G頻段應用性能曲線圖 異質材料集成的關鍵技術突破 超高真空常溫鍵合原理 青禾晶元通過自主開發的表面活化鍵合（SAB）技術，成功解決碳化硅（SiC）與鈮酸鋰（LiNbO?）異質集成的核心難題，主要技術突破包括： 原子級界面控制技術 采用自研等離子體活化處理工藝，保證處理后鍵合界面粗糙度<0.5nm（原子級平整度），在常溫下實現共價鍵連接。 降低熱失配的精準調控技術 通過離子源均勻活化控制，實現常溫下高強度鍵合，避免SiC（4.0×10??/K）與LiNbO?（15×10??/K）的熱膨脹系數差異帶來熱失配問題。 高強度的鍵合能，保證鍵合界面無分層開裂現象。 高精度對準鍵合技術 晶圓級鍵合邊緣對準精度達±50 μm，mark圖形對準精度達±1um。 壓力均勻性控制在±3%以?xún)?，確保整個界面結合強度＞10 MPa。 射頻性能優化技術 復合襯底在5GHz頻段器件實測Qmax值可達700+。 機電耦合系數（K2）＞20%a。 規?；a(chǎn)與產業化驗證 目前該技術已實現6英寸SiC/LiNbO?晶圓的規?；苽?，量產批次良率穩定在95%以上。針對5G N77 N78頻段已經存在多種薄膜方案，隨著SiC技術的逐步成熟，不再受制于成本限制，SiC上LiNbO?薄膜復合襯底材料未來有望在5G系統實現量產應用。 技術價值與產業影響 這項突破不僅解決了高頻濾波器的核心性能瓶頸，更展現出顯著的經濟效益：相較傳統BAW濾波器，生產成本降低30%以上，同時工作溫度范圍拓寬50%。隨著5G-Advanced和衛星互聯網的發展，該技術有望在毫米波通信、智能駕駛雷達等領域創(chuàng )造更大價值。
