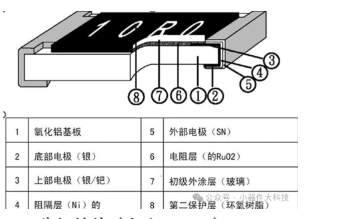

貼片電阻原材料成本構成分析
一、基板材料（占比15-25%）
貼片電阻的基板主要采用96%氧化鋁陶瓷(Al?O?)，具有優異的絕緣性、導熱性和機械強度。高功率電阻可能使用氮化鋁(AlN)基板以提高散熱性能，但成本增加30-50%?；逍枰獓栏衿秸瓤刂疲?/span>±0.1μm）以確保印刷精度。
二、電阻膜材料（占比35-50%）
1.厚膜電阻漿料：主要成分為釕酸鹽（如釕酸鉛、釕酸鉍），添加玻璃粉和有機載體，占成本25-40%。高性能電阻會(huì )加入稀土元素提升TCR穩定性。
2.薄膜材料：鎳鉻合金(NiCr)或氮化鉭(TaN)，通過真空濺射沉積，精度更高但成本比厚膜高3-5倍。
三、電極材料（占比20-30%）
內電極：銀鈀合金(Ag-Pd)，含鈀量10-30%以抑制銀遷移現象
端電極：三層結構（內層銀漿→中間鍍鎳→外層錫鉛），鎳層厚度需≥2μm以保障焊接可靠性
四、輔助材料（占比10-20%）
保護層：環氧樹脂或玻璃釉，耐溫需達150℃以上
標記油墨：耐高溫陶瓷墨水，用于阻值標識
有機載體：乙基纖維素/松油醇體系，影響印刷流平性
主流原材料供應商格局
核心材料供應商
材料類別 | 國際龍頭 | 國內代表企業 | 技術差距 |
陶瓷基板 | 日本丸和、京瓷 | 三環集團、風華高科 | 國產基板平整度±0.3μm（國際±0.1μm） |
厚膜電阻漿料 | 美國杜邦、日本昭榮化學 | 海外華升、成都宏明 | 國產TCR±50ppm/℃（國際±25ppm/℃） |
薄膜靶材 | 日本日礦金屬、東曹 | 有研新材、江豐電子 | 國產鎳鉻合金成分波動±3%（國際±1%） |
電極漿料 | 德國賀利氏、日本田中貴金屬 | 昆山富瑞、上海寶銀 | 國產銀鈀漿料焊接強度低15-20% |
供應鏈區域分布
1.日本：壟斷高端材料（如京瓷基板、日礦靶材），占據車規級電阻70%份額
2.歐美：主導特殊應用（如賀利氏高溫漿料耐300℃）
3.中國：消費電子級配套完善（風華高科基板自給率超80%），但高精度漿料仍依賴進口
成本優化方向
1.漿料國產化：宏明電子開發的RUO?基漿料已實現±100ppm/℃ TCR，成本比杜邦同類低40%
2.基板薄型化：0201尺寸基板厚度從0.3mm降至0.2mm，可節約陶瓷材料15%
3.電極結構簡化：部分廠商嘗試用鍍銅替代銀鈀電極，成本降低50%但需解決氧化問題
