中國電子元件行業(yè)協(xié)會(huì )
China Electronic Components Association
聯(lián)系人：李鋒
銀行匯款

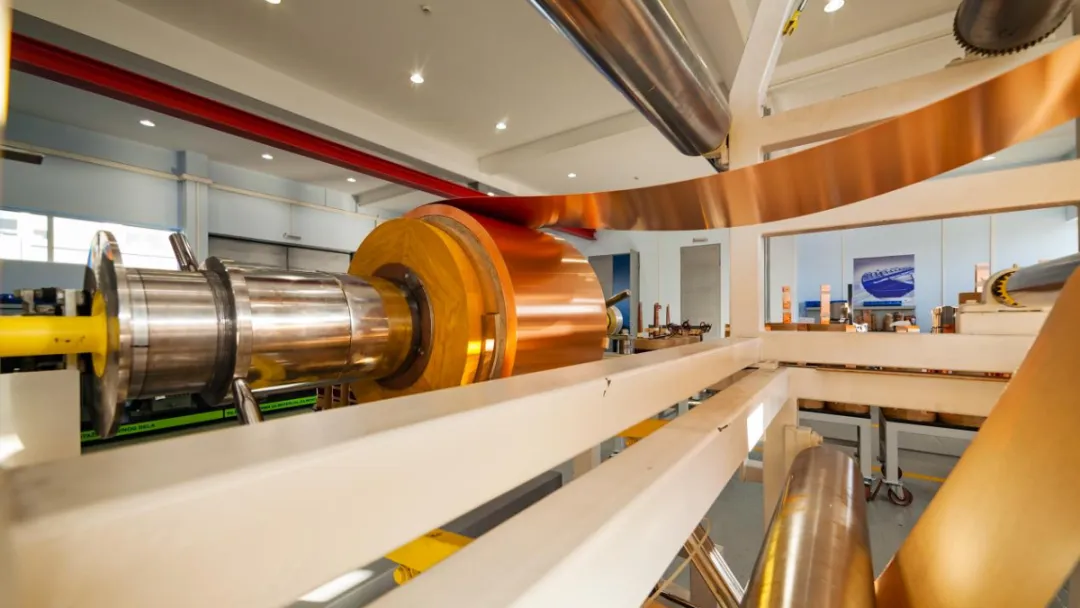

在當今飛速發(fā)展的新能源與電子信息產(chǎn)業(yè)中，高端銅箔是被譽(yù)為“電子產(chǎn)品之神經(jīng)”與“鋰電池之血脈”的關(guān)鍵核心材料。其極致的薄度（可達4.5μm）、卓越的抗拉強度、均勻的微觀(guān)結構及精密的表面處理，直接決定了鋰離子電池的能量密度、安全壽命以及集成電路板的信號傳輸效率與可靠性。本指南將深度剖析高端銅箔從“溶銅-生箔-表面處理-分切”的全流程精密工藝，并重點(diǎn)聚焦于保障其卓越品質(zhì)的“眼睛”——一套完整的高端材料分析設備體系，為您全面展現其微觀(guān)世界的金相與掃描電鏡（SEM）制樣解決方案。

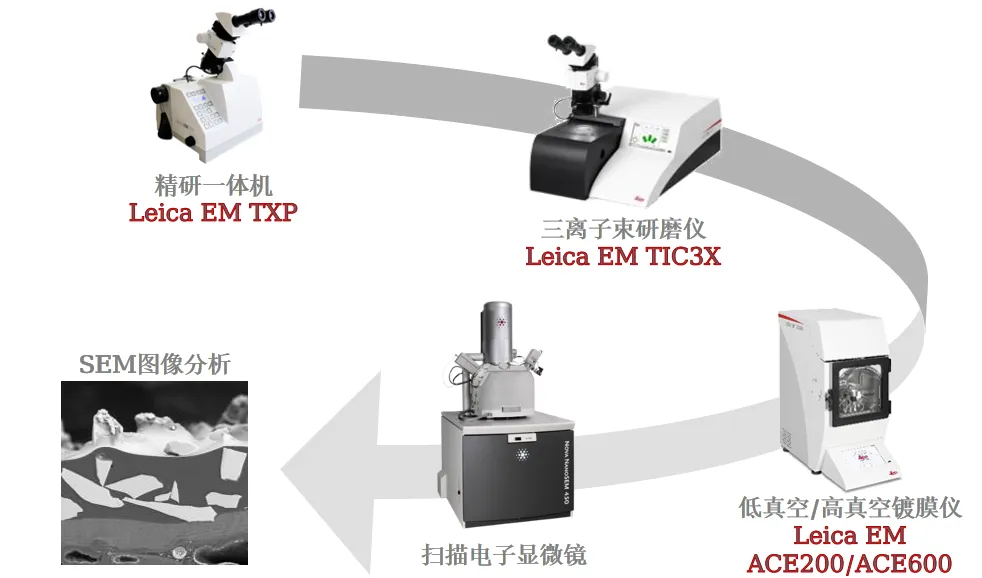

第一章：高端銅箔的全流程工藝 第一工段：溶銅 目標:制備超高純度、高濃度的硫酸銅電解液。 核心工藝：高純陰極銅 + 硫酸 + 空氣/氧氣 → 化學(xué)反應 → 多級過(guò)濾 → 深度凈化（關(guān)鍵）。 第二工段：生箔制造 目標:在陰極輥表面原位生長(cháng)出納米晶結構的銅箔。 核心工藝： 陰極輥：鈦材、超鏡面拋光（表面粗糙度Ra<0.2μm），它是銅箔光面的“模具”。 陽(yáng)極：DSA（尺寸穩定型陽(yáng)極），如IrO?涂層鈦陽(yáng)極，與傳統鉛陽(yáng)極對比，突出其壽命長(cháng)、無(wú)污染、電流分布均勻的優(yōu)點(diǎn)。 添加劑： 明膠、氯離子、羥乙基纖維素等“神秘配方”如何像導演一樣，指揮銅離子有序沉積，形成細小、均勻的等軸晶，從而獲得高強度和高延展性。 工藝參數：高電流密度（>60 A/dm2）、精確的溫度和流量控制。 第三工段：表面處理 目標：對原箔進(jìn)行一系列化學(xué)和電化學(xué)處理，以賦予其滿(mǎn)足下游應用的特殊性能。這是區分普通銅箔和高端功能性銅箔的關(guān)鍵。 核心工藝： 粗化處理：在毛面構筑微米-納米級的瘤狀或樹(shù)枝狀結構，增加與基材的結合力（剝離強度）。 防氧化處理：電鍍一層Zn或Zn合金屏障層，防止高溫氧化變色。 耐熱處理：形成一層有機-無(wú)機復合膜（如鉻酸鹽、硅烷偶聯(lián)劑），使銅箔能承受PCB壓合的高溫。 防銹處理：在光面涂覆BTA等有機緩蝕劑。 第四工段：分切與包裝 目標：將產(chǎn)品變成商品。 核心工藝：高精度微分切（無(wú)毛刺）、100%在線(xiàn)質(zhì)量檢測（厚度、針孔等）、在超凈室中充氮包裝。 第二章：高端銅箔的金相與SEM制樣解決方案 高端銅箔的制備是一個(gè)精密過(guò)程，其質(zhì)量控制和性能評估極度依賴(lài)于一系列先進(jìn)的制樣和觀(guān)察檢測設備。這些設備貫穿于原材料分析、過(guò)程監控、成品檢驗的全流程。 一、 金相制樣設備 金相制樣的目的是為了在光學(xué)顯微鏡（OM）或掃描電鏡（SEM）下觀(guān)察銅箔的截面晶粒結構、鍍層厚度及結合情況。其流程包括：取樣-> 鑲嵌 -> 研磨 -> 拋光 -> 腐蝕。 精密切割機 用途：從大卷銅箔上獲取微小且具有代表性的截面樣品。 要求：使用全新的小刀片，對較薄的銅箔進(jìn)行斬斷截取。對于較厚的銅箔可使用低速精密切割機，配備超薄金剛石切割片或砂輪片，并輔以冷卻液。 標樂(lè )Buehler 精密切割機IsoMet 1000 優(yōu)勢： 1.采用重力切割的方式，恒定力值進(jìn)刀，切割高重復的表面； 2. 具備高濃度及小尺寸的金剛石顆粒的切割片進(jìn)行切割，可獲得高精度的切割表面； 3. 可對已鑲嵌的銅箔進(jìn)行切割，切割效率高。 真空鑲嵌機 用途：將切割下的微小、易碎的銅箔邊緣截面樣品用樹(shù)脂進(jìn)行鑲嵌固定，便于后續持握和研磨。 要求：真空鑲嵌至關(guān)重要。因為銅箔的粗化層是多孔的，含有大量空隙。真空可以確保樹(shù)脂充分滲透到所有孔隙中，避免在研磨拋光過(guò)程中將這些脆弱的顆粒拽出，形成“拖尾”假象。常用的鑲嵌料是透明環(huán)氧樹(shù)脂。 標樂(lè )Buehler 真空鑲嵌機 SimpliVac 優(yōu)勢： 1.大真空腔室，采用壓縮空氣式動(dòng)力抽真空，快速抽放真空的同時(shí)大空間也能保持極高的真空度； 2. 自動(dòng)循環(huán)抽真空，針對微孔隙樣品，可通過(guò)多次連續抽真空方式將空氣排出； 3. 最低可達-92kPa真空度。 自動(dòng)研磨拋光機 用途：逐步去除切割損傷層，獲得一個(gè)平整、無(wú)劃痕、無(wú)變形的顯微組織觀(guān)察表面。 要求：自動(dòng)設備優(yōu)于手動(dòng)，因為它能保證壓力和時(shí)間的精確重復性，以及極高的穩定性，避免人為因素引入的變形。 標樂(lè )Buehler 自動(dòng)研磨拋光機EcoMet 30 優(yōu)勢： 1.采用整體鑄鋁制造工藝，具備極大的吸收震動(dòng)能力，有極高的穩定性； 2. 分體式氣缸設計，每個(gè)單點(diǎn)力壓頭具備單獨的氣缸供氣，力值更穩定； 3. 四點(diǎn)式磨盤(pán)主軸設計，磨盤(pán)轉動(dòng)更穩定，端面跳動(dòng)更??； 4. 抬高式軸承設計，并具備雙層密封結構，避免進(jìn)水。 電解腐蝕拋光儀 用途：用化學(xué)試劑輕微腐蝕拋光后的截面，使晶界和不同取向的晶粒顯現出來(lái)。 要求：通過(guò)電流及腐蝕液的作用，可以快速地將表面晶粒腐蝕出來(lái) 標樂(lè )Buehler 電解腐蝕拋光儀PoliMat 2 二、 掃描電鏡 (SEM) 制樣設備 SEM制樣主要針對表面形貌觀(guān)察和截面分析。 精研一體機 用途：制備用于SEM觀(guān)察的截面樣品，步驟為離子束研磨樣品之前的機械預加工。制備流程比金相制樣更簡(jiǎn)化，包含切割和磨拋，無(wú)需鑲嵌。 徠卡Leica 精研一體機 EM TXP 離子研磨儀 用途：利用最新的三離子束切割技術(shù)，轟擊樣品表面，最終獲得一個(gè)無(wú)機械損傷、無(wú)塑性變形、無(wú)磨料污染的超平滑截面。 徠卡Leica 三離子束切割儀EM TIC 3X 高端銅箔的SEM截面分析難點(diǎn)在于： 材料軟：銅質(zhì)地極軟，傳統機械研磨拋光極易產(chǎn)生劃痕、拖尾（Smearing）和塑性變形。這會(huì )將粗化層的多孔結構磨平，或使不同的鍍層（如Cu/Zn界面）相互粘連，無(wú)法真實(shí)反映界面結合情況。 多相復合：由銅基體、電沉積粗化層、鋅/鋅合金防氧化層、有機膜等多層不同硬度的材料組成。機械拋光時(shí)，軟硬材料去除速率不同，易產(chǎn)生 “浮雕效應” ，導致界面不平整。 離子束研磨儀的優(yōu)勢正好克服這些難點(diǎn)： 無(wú)接觸加工：消除了所有機械應力，避免了塑性變形和磨料嵌入。 均勻去除：對軟硬材料的去除速率差異遠小于機械拋光，能更好地保持不同材料的原始界面，獲得平整的橫截面，真實(shí)呈現粗化層的孔隙率和各鍍層的厚度。 高表面質(zhì)量：最終獲得的截面非常潔凈和平整，非常適合進(jìn)行高分辨SEM觀(guān)察和精確的EDS線(xiàn)掃描或面分布分析，以研究元素在不同鍍層間的擴散情況。 高真空鍍膜儀 ①?lài)娊鹩猛荆涸诓粚щ姷臉悠繁砻妫ㄈ缃?jīng)過(guò)表面處理的銅箔粗化層、樹(shù)脂鑲嵌樣）噴鍍一層極薄的金(Au)或鉑(Pt)膜。 原因：銅箔本身導電，但其粗化層可能疏松，且鑲嵌樹(shù)脂是絕緣的。噴鍍導電層可以防止觀(guān)察時(shí)發(fā)生電荷積累（荷電效應），導致圖像扭曲、漂移或過(guò)亮。 ②碳蒸鍍用途：蒸鍍一層更均勻、更薄的非晶碳膜作為導電層。特別適用于需要進(jìn)行EDS元素分析的樣品，因為碳對特征X射線(xiàn)的吸收遠低于金，不會(huì )干擾輕元素（如C, N, O, Zn）的分析結果。 徠卡Leica 高真空鍍膜機EM ACE600 因此，一個(gè)完備的高端銅箔分析實(shí)驗室，其SEM制樣設備鏈應包括：精研一體機 → 離子束研磨儀 (CP) → 真空鍍膜儀 → SEM 三、 輔助觀(guān)察與檢測設備 體視顯微鏡 用途：在整個(gè)制樣過(guò)程中（切割、鑲嵌、拿取、放置）提供低倍放大觀(guān)察，輔助操作者進(jìn)行精細操作，確保樣品方向正確、位置準確。 徠卡Leica 格林諾夫體視顯微鏡Ivesta 3 優(yōu)勢： 1）大真空腔室，采用壓縮空氣式動(dòng)力抽真空，快速抽放真空的同時(shí)大空間也能保持極高的真空度； 2）自動(dòng)循環(huán)抽真空，針對微孔隙樣品，可通過(guò)多次連續抽真空方式將空氣排出； 3）最低可達-92kPa真空度。 金相顯微鏡 用途：機械制備好的銅箔樣品，通過(guò)金相顯微鏡觀(guān)察晶粒大小和取向、測量銅箔本身及表面涂鍍層厚度等。 徠卡Leica 金相顯微鏡 優(yōu)勢： 1） 高分辨率、高色彩還原度：依托于徠卡185年光學(xué)制造技術(shù)，實(shí)現0.3um的光學(xué)分辨率和色差矯正的真實(shí)色彩還原，極大提高工作準確性和可信度。 2） 智能化操作：編碼機型，切換倍數焦面保持一致且倍數、比例尺自動(dòng)切換，極大減少工作中人為調試的時(shí)間。具有光強記憶功能，每個(gè)倍數自動(dòng)保持最佳光照參數。 3） 強大分析軟件：軟件具有金相分析、孔隙率分析，可自動(dòng)識別銅箔的晶粒晶界、缺陷孔隙，自動(dòng)評級晶粒度、計算孔隙率，導出數據詳盡的報告。 超景深顯微鏡 用途：在鋰電池極片負極銅箔的質(zhì)量控制中，超景深顯微鏡主要用于毛刺形態(tài)與尺寸測量分析。 徠卡Leica 超景深數碼3D視頻顯微鏡DVM6 優(yōu)勢： 1） 大景深成像：極片表面（尤其是經(jīng)過(guò)輥壓、分切后的銅箔基底）往往存在不平整，如邊緣翹曲、表面壓痕，超景深顯微鏡可在單次拍攝中清晰捕捉從極片基底到毛刺頂端的完整細節，避免普通顯微鏡“局部清晰、整體模糊”的問(wèn)題。 2） 三維形態(tài)重建：通過(guò)光學(xué)切片和圖像拼接技術(shù)，可對毛刺進(jìn)行三維建模，直觀(guān)展示毛刺的長(cháng)度、直徑、傾斜角度、根部形態(tài)，如是否與極片基底連接緊密，是否為“懸浮毛刺”，為分析毛刺成因提供立體依據。 3） 高分辨率與高對比度：搭配徠卡復消色差APO物鏡（光學(xué)鏡頭最高級別）和特殊光源（如環(huán)形光、同軸光），可清晰識別微米級甚至亞微米級毛刺（極片毛刺的危險閾值通常為＞5μm，需精準測量），且能區分毛刺與極片表面的粉塵、劃痕等其他缺陷。 4） 快速無(wú)損檢測：無(wú)需對極片進(jìn)行噴金等預處理，可直接觀(guān)察，適合生產(chǎn)線(xiàn)批量抽檢或離線(xiàn)分析，兼顧效率與樣品完整性。 臺式掃描電鏡 用途：是生產(chǎn)線(xiàn)QA/QC實(shí)驗室和研發(fā)部門(mén)的核心觀(guān)察設備。 澤攸科技 臺式掃描電鏡ZEM20 優(yōu)勢：相對于大型SEM，臺式SEM操作簡(jiǎn)便、環(huán)境要求低、速度快，非常適合快速現場(chǎng)檢測。 具體應用： 表面形貌檢查：快速觀(guān)察毛面粗化瘤狀顆粒的形態(tài)、大小和分布均勻性；檢查光面的平整度是否有缺陷。 截面分析：查看表面處理層（如Zn層）的厚度和覆蓋均勻性（需要制作金相樣品）。 缺陷分析：對生產(chǎn)過(guò)程中出現的針孔、劃痕、污染物等異常進(jìn)行即時(shí)形貌分析，輔助查找工藝問(wèn)題。 通常配備EDS：可同時(shí)進(jìn)行元素成分分析，判斷污染物成分或鍍層元素。 C/S/O/N/H元素分析儀 用途：①分析表面處理層，檢測銅箔經(jīng)防氧化、耐熱處理后表面的有機膜中的C、H、O、N、S元素含量，以評估處理效果和均勻性。 ②分析添加劑分解產(chǎn)物：電解液中的有機添加劑（明膠、整平劑等）可能在電極上分解，微量殘留元素可能影響性能，需要進(jìn)行分析。 常用類(lèi)型：氧氮氫分析儀（ONH分析儀） 和 碳硫分析儀。 埃爾特Eltra C/S/O/N/H元素分析儀 高端銅箔的制造，是一場(chǎng)在微觀(guān)世界追求極致性能的永無(wú)止境的旅程。它不僅是電化學(xué)與冶金技術(shù)的完美融合，更是精密機械、自動(dòng)化和尖端材料分析技術(shù)協(xié)同作戰的成果。工藝是“軀體”，賦予其筋骨；檢測設備是“眼睛”和“大腦”，確保其靈魂。隨著(zhù)4.5μm及更薄銅箔的需求到來(lái)，未來(lái)的挑戰將愈發(fā)嚴峻。唯有依靠更深刻的工藝理解、更先進(jìn)的在線(xiàn)監測和智能控制，以及更強大的微觀(guān)分析能力，才能在這場(chǎng)全球性的精密制造競賽中，持續領(lǐng)先！
