在全球光伏產業飛速發展的今天，有一種看似小巧卻至關重要的組件，默默承擔著太陽能面板間電力傳輸與連接的核心任務 —— 它就是 MC4 連接器。作為光伏（PV）系統中的關鍵接口，MC4 連接器不僅簡化了太陽能面板的組裝流程，更以其可靠的性能保障了整個系統的安全穩定運行，成為現代太陽能安裝中不可或缺的 “電力橋梁”。
MC4 連接器的命名背后有著清晰的淵源?！癕C” 代表其原始制造商 Multi-Contact（現隸屬于史陶比爾電氣連接公司，St?ubli Electrical Connectors），“4” 則指向其內部接觸針的直徑 ——4 毫米。這一設計并非憑空出現，而是 Multi-Contact 在 1996 年推出的 MC3 連接器（接觸針直徑 3 毫米）基礎上的升級產品，于 2004 年正式面市。值得一提的是，前代產品 MC3 已于 2016 年停產，而 MC4 憑借更優的性能，逐漸成為光伏連接領域的主流選擇。

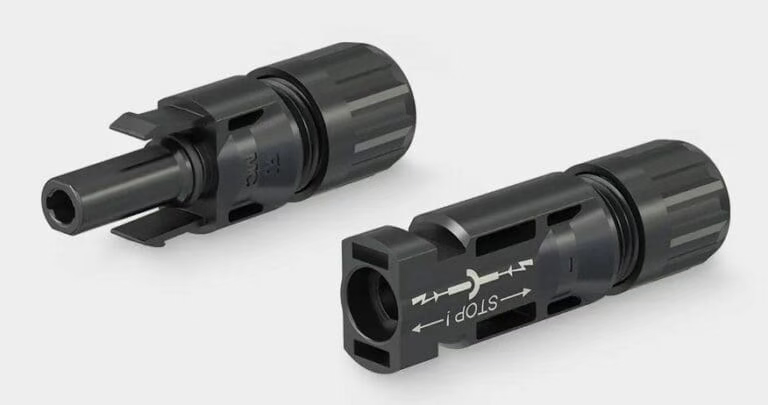

從結構設計來看，MC4 連接器雖小巧，卻集合了多重實用功能。它的核心組成包括塑料絕緣外殼、金屬接觸件（通常通過壓接固定，部分場景下也可采用焊接）、橡膠密封圈與密封圈固定件，以及用于線纜固定的夾緊螺母。其中，夾緊螺母不僅能穩固已連接的導線，還能密封連接器，并在導線意外被拉扯時起到應力釋放的作用，避免內部結構受損。更關鍵的是，MC4 連接器配備了 “正向鎖定機制”—— 插座內設有兩個塑料鎖定片，需輕輕向中心按壓才能插入插頭前端的孔洞；當兩者完全對接時，鎖定片會(huì )滑入插頭側面的凹槽并彈出，形成牢固鎖定，這一設計也正是 2008 年美國國家電氣規范（NEC）所要求的，為其贏得了廣泛的市場認可。
在實際應用中，MC4 連接器的 “兼容性” 與 “適配性” 是兩大關鍵考量。首先是線纜適配：太陽能系統中常用的線纜截面積范圍為 2.5mm2 至 10mm2，其中 4mm2（對應 12AWG 規格）和 6mm2（對應 10AWG 規格）最為普遍。這些線纜專為戶外環境設計，采用 “絕緣層 + 黑色護套” 的雙重絕緣結構，能抵御紫外線輻射、高低溫變化（從嚴寒到酷暑），以及雨雪、冰雹等惡劣天氣的侵蝕。其次是連接方式：壓接是 MC4 連接器最常用的接線方式，操作便捷且連接可靠；部分特殊場景下，也可采用焊接方式，但需嚴格控制工藝以確保接觸性能。
安全性始終是 MC4 連接器使用中的核心原則。由于直流電（DC）在斷開時會(huì )持續產生電弧，而交流電（AC）的電弧可自行熄滅，因此嚴禁在帶負載狀態下插拔 MC4 連接器—— 即使電壓不高，持續的電弧也會(huì )損壞接觸件表面，導致接觸電阻增大，最終引發局部過熱，甚至引發安全事故。此外，MC4 連接器的 “不可互換性” 也需特別注意：不同制造商、不同型號的光伏連接器，即使外觀相似，內部尺寸也可能存在細微差異，隨意交叉搭配會(huì )導致連接松動或接觸不良，埋下安全隱患。這一點也得到了多項標準的明確規定：美國 UL 6703 光伏連接器標準、國際電工委員會(huì )（IEC）62548 光伏系統設計標準均要求，光伏連接器必須使用同一品牌、同一型號的產品，避免交叉匹配帶來的風險。
隨著光伏技術的升級，MC4 連接器的性能也在不斷迭代。早期產品的額定電壓為 600V，而新一代 MC4 連接器的額定電壓已提升至 1500V—— 這一提升意味著太陽能系統中可串聯的面板數量更多，能減少線纜損耗，提升系統整體效率。電流承載能力也隨之優化，例如搭配 6AWG 線纜的 MC4 連接器，額定電流可達 95A；而 MC4-Evo 2 型號更是通過了 UL 和 IEC 雙重認證，在使用 10mm2 線纜時，額定電流可達 70A，能滿足不同規模光伏系統的需求。
在應用場景上，MC4 連接器的作用早已超越 “面板間連接” 的基礎功能。除了將相鄰的太陽能面板手動拼接成 “面板串”（無需工具即可完成連接，斷開則需專用工具，避免線纜拉扯導致的意外脫落），它還廣泛用于 “面板與充電控制器”“面板與便攜式電站” 的連接，覆蓋了住宅分布式光伏、大型工商業光伏電站、建筑一體化光伏（BIPV）等多個領域。例如，泰科電子（TE Connectivity）推出的 SOLARLOK 連接器，就是 MC4 規格的代表性產品之一，能實現不同絕緣直徑的光伏模塊與 DC/AC 逆變器之間的快速可靠連接；安費諾工業（Amphenol Industrial Operations）的 Amphe-PV H4 Plus 連接器，同樣屬于 MC4 類型，憑借 robust 的認證和增強功能，成為住宅與商用光伏安裝的理想選擇。
在供應鏈方面，需明確的是，“MC4” 這一特定規格的連接器最初僅由史陶比爾電氣連接公司生產，但隨著技術普及，眾多廠商推出了符合 MC4 標準的兼容產品，例如泰科電子（TE Connectivity）、安費諾工業（Amphenol）、菲尼克斯電氣（Phoenix Contact）、魏德米勒（Weidmuller）等，這些品牌的兼容產品雖非原始 MC4，但均遵循 MC4 的設計規范，可滿足不同用戶的采購需求。
從光伏產業的發展趨勢來看，MC4 連接器的地位仍將長期穩固。它以 “便捷連接、可靠鎖定、安全耐用” 的核心優勢，解決了太陽能系統中電力傳輸的 “最后一公里” 問題，無論是家庭屋頂的小型光伏陣列，還是占地廣闊的 utility-scale（公共事業級）光伏電站，都離不開它的支撐。對于光伏安裝人員和系統維護者而言，掌握 MC4 連接器的正確選型、安裝與使用方法，不僅是保障系統高效運行的基礎，更是守護光伏系統安全的關鍵。
