隨著社會(huì )經濟的發展和消費水平的提高，人們越來越注重產品的品質問題。模塑一體成型電感WT系列產品采用創(chuàng )新的低壓成型技術，與常規干壓成型相比，模塑傳遞技術的成型壓力極低，僅為干壓成型壓力（400MPa-1000MPa）的5％左右，極大地減少了模壓過程中損壞線圈絕緣層和壓斷焊點的可能性，從根本上消除了長期困擾業界的“開短路”痛點。產品目前涵蓋了2.0*1.6/2.5*2.0/3.2*2.5/3.2*3.0/4.0*4.0/6.0*6.0/7.0*7.0 mm等尺寸，可應用于服務器、電源模塊、DDR5、醫療設備等高可靠性要求應用。

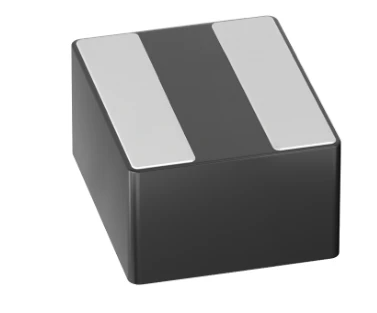

產品圖片
應用
● 高端手機、平板電腦、5G模塊
● 服務器、基站、DDR5等
● 各種DC-DC轉換電源模塊
背景和開發目的
傳統一體成型電感由于采用高壓成型技術和引線框結構，高壓工藝下，線圈絕緣層可能損傷而導致短路風險，引線框焊接處容易出現開路失效，這對于高可靠性要求的工業、醫療等設備是極其不利的。在此背景下，順絡(luò )電子創(chuàng )新性的采用了低壓模塑成型技術和底面端電極結構，從源頭上解決了模壓電感的開短路風險，并且由于采用了低損耗磁性材料，產品具有高可靠性和優秀的電性能的特點。
產品特點
● 高可靠性，寬操作溫度（-55℃~+155℃），無長時間高溫老化問題
● 優秀的飽和電流特性
● 超低DCR/ACR, 低損耗，實現高電源轉換效率
● 底面電極結構，實現高密度貼裝，避免相鄰之間器件短路風險

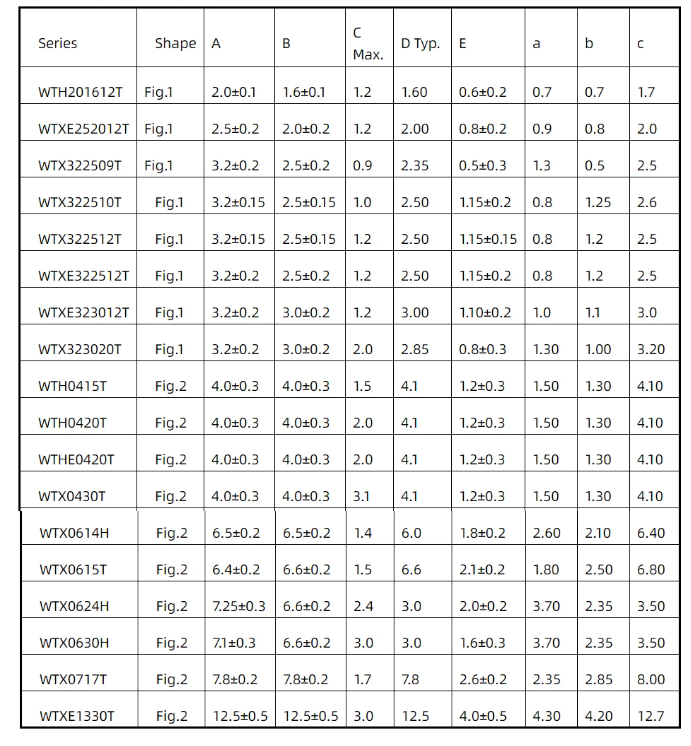

外觀和尺寸

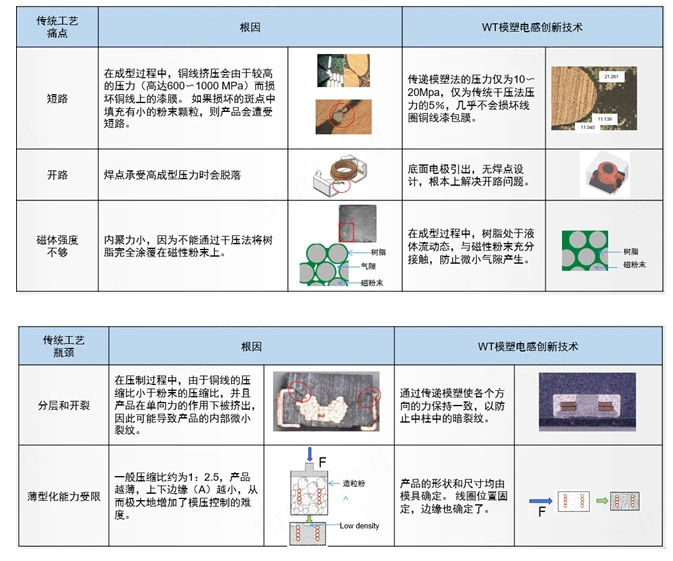

創(chuàng )新技術
產品優勢

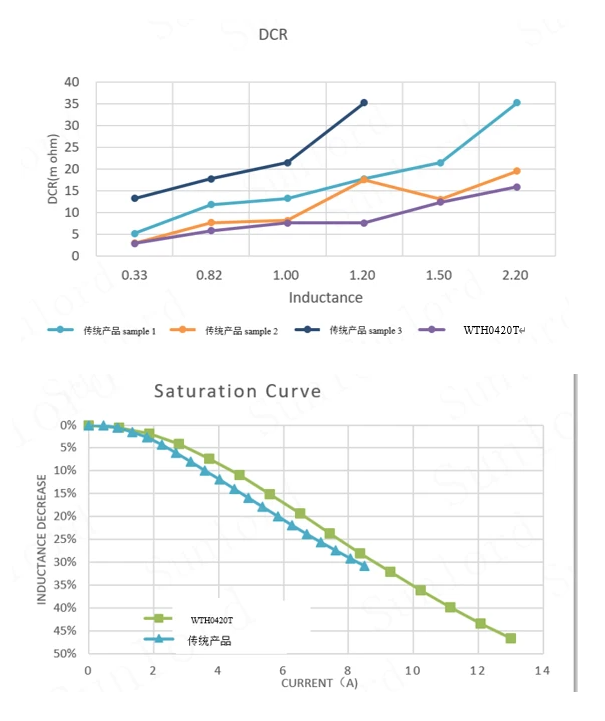

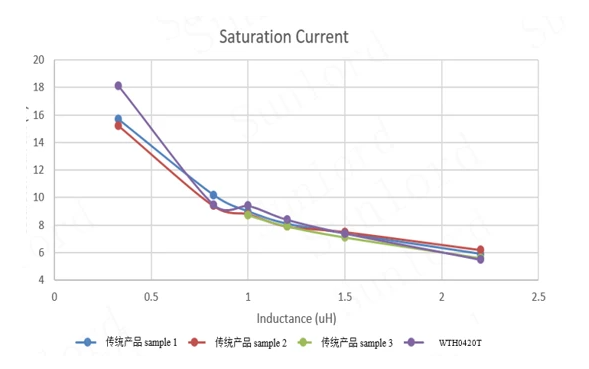

產品電性對比
● 相比較傳統的一體成型結構產品，WT系列產品電感具有：
● Lowest DCR characteristics (reduced by about 20%~45%);
● 領先的飽和電流特性；
● 更緩和的感量下降趨勢。
高效率特性

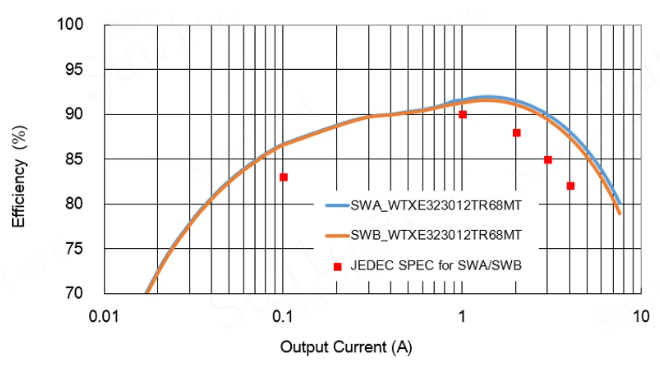

WT電感效率特性與JEDEC的要求對比
測試條件：測試頻率為750kHz，RT5136是超頻版本測試，測試電流達到7.5A。
測試結果：SWA/SWB 效率超過JEDEC的要求。

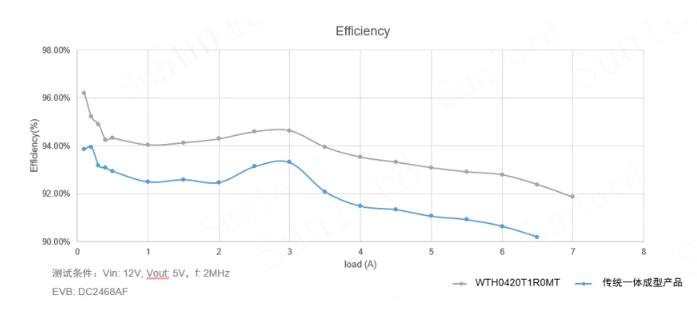

WT電感與傳統一體成型電感轉換效率對比
相比于傳統一體成型電感，在高負載時，WT系列電感轉換效率可提高將近2%。

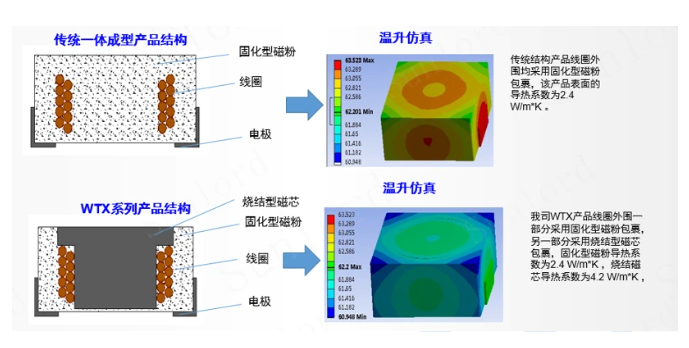

優秀的散熱系數
WT系列產品導熱系數優于傳統結構產品，且在產生相同功耗的情況下，WTX的表面溫度較傳統產品低5% 。

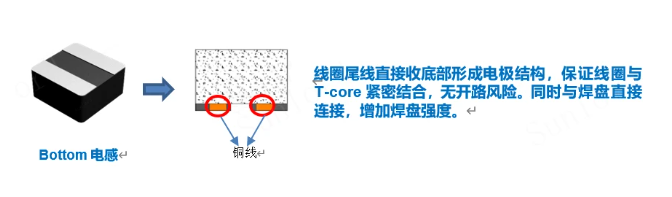

WT系列模塑一體成型電感Bottom結構優勢
高可靠性
順絡(luò )WT系列模塑一體成型電感采用的是Bottom結構。產品線圈引出后尾線經過產品
T-core底部再進行彎折處理，將線圈與電極一體化，提高了產品的可靠性。另外，底部電極在與PCB板焊接過程中可以節省空間，降低整體封裝尺寸。

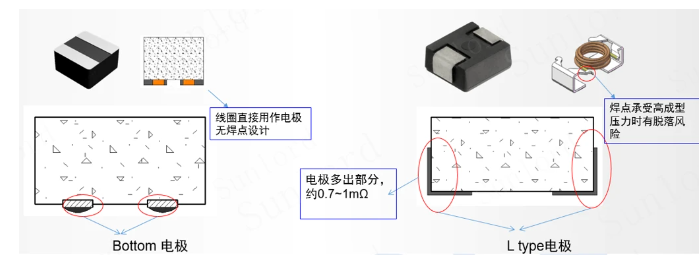

可實現更低的電阻
L type電感產品側面有一段電極，電阻約0.7~1mΩ，相對而言WT Bottom電感，電阻會(huì )小1.4~2mΩ。
另外，除了底部電極產品之外，WT系列還根據客戶的需求增加了L型電極的開發。此款產品在滿足高可靠性的同時還擁有以下優勢：1、客戶端可以直接通過AOI檢測貼片效果；2、增加側面爬錫，從而提升產品的端子強度。

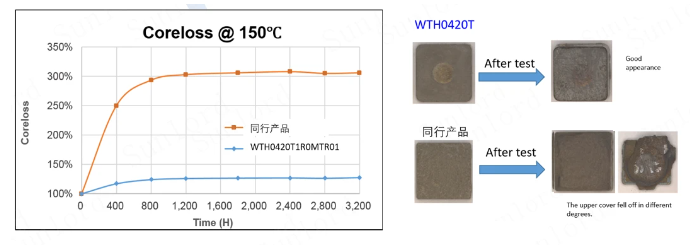

高溫穩定性、低損耗變化率
高溫負載3200H試驗后，WT系列產品損耗增加幅度在50%以?xún)?，并且產品外觀良好；同行樣品損耗增加幅度超過300%，產品大面積磁粉脫落。
