特瑞仕半導體株式會(huì )社（日本東京都中央區 董事總經理：芝宮　孝司，以下簡稱“特瑞仕”）開發了線圈一體型DC/DC轉換器的新產品XCL233系列。

XCL233系列是搭載了輸出電壓切換功能，采用了超低消耗電流電路以及PFM控制方式的線圈一體型降壓同步整流DC/DC轉換器。VSET輸出電壓切換功能是通過信號輸入來切換兩個輸出電壓的功能。當此功能安裝在具有寬工作電壓范圍的低功耗MCU上時，在待機期間提供低電壓，在傳感器通信等活動期間提供高電壓，可以高效驅動設備，有助于大幅延長小型設備的電池壽命。（圖1）

超低消耗電流電路將電流消耗降低至200nA，同時采用PFM控制方式使得產品在輕負載下顯著提高效率（圖2）。特別是MCU和SoC的功耗越來越低，其在休眠期間輸出電流范圍（數μA～10μA）的效率對于電池壽命很重要，在此電流范圍內傳統DC/DC轉換器的效率低于20%，而XCL233的效率大幅提高到了80％以上。此外，XCL233可選擇0.5V的低輸出電壓，適用于低電壓化的SoC。

通過一體化控制IC和線圈，只需要外接兩個小型陶瓷電容，即可實現超小型、輕負載下的高效率以及低EMI。該產品的設計簡便性為客戶后續設計工程提供強有力的支持（圖3）。XCL233系列適用于安裝面積有限以及輕負載狀態下重視高效率的物聯網/移動/可穿戴設備，也適用于所有重視電池驅動時間的設備。

圖1. VSET功能（輸出電壓切換）實現低MCU功耗

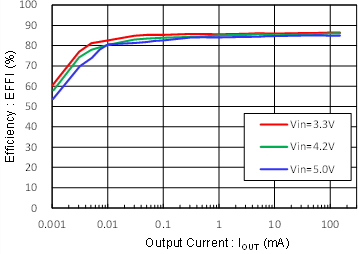

圖2.  XCL233效率數據(VOUT=1.8V)

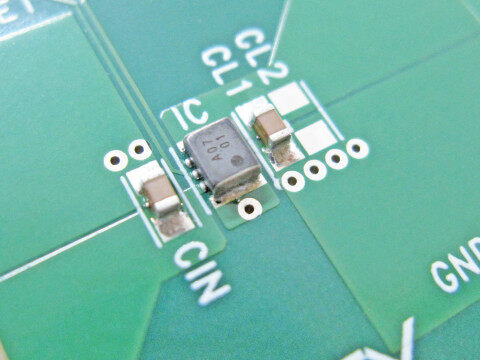

圖3.  XCL233實裝電路板
