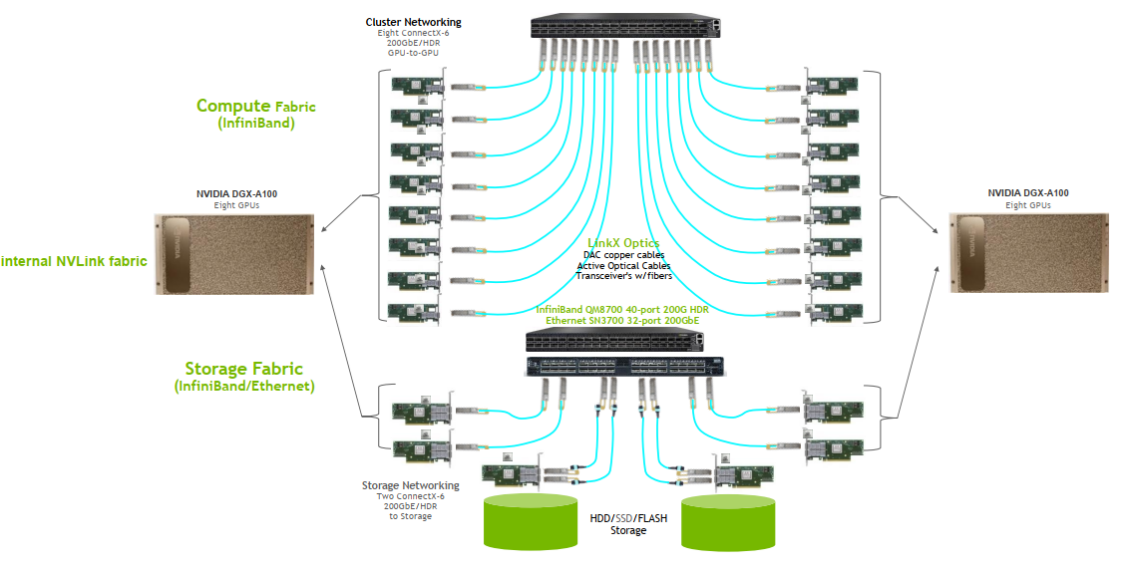

隨著5G通訊、大數據、云計算、Chat GPT等技術的全球普及和應用，各類網絡(luò )運營商和企業都加大了對數據中心的建設和擴容。2023年，數據中心的傳輸速率將達到400Gbps/800Gbps的水平。

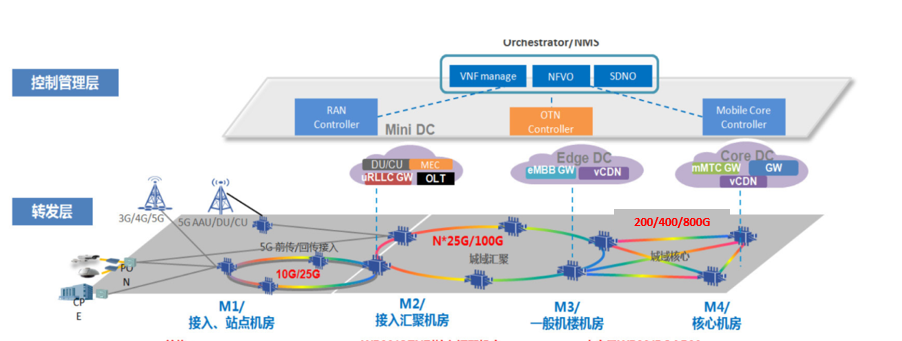

??為了適應公網骨干傳輸網的高速發展，骨干傳輸的容量也將從25G/100G/200Gbps升級到400G/800Gbps/1.6Tbps。信號的調制方式也將從傳統的NRZ變?yōu)镻AM4。由于PAM4信號的特性，需要引入FEC/MLSE/MLSD等糾錯技術來降低誤碼率。同時，為了進行有效的仿真測試，CTLE,DFE,LFE等仿真工具也被廣泛使用。
??針對400G/800G SR/LR的光模塊產品，為了滿足不同客戶的測試需求，美佳特提供了一系列的測試方案和靈活的業務類型，產品包括MP2100A,N1092C,N1078A,AQ6370D,MS9740B等。
??以下是產品的主要參數：

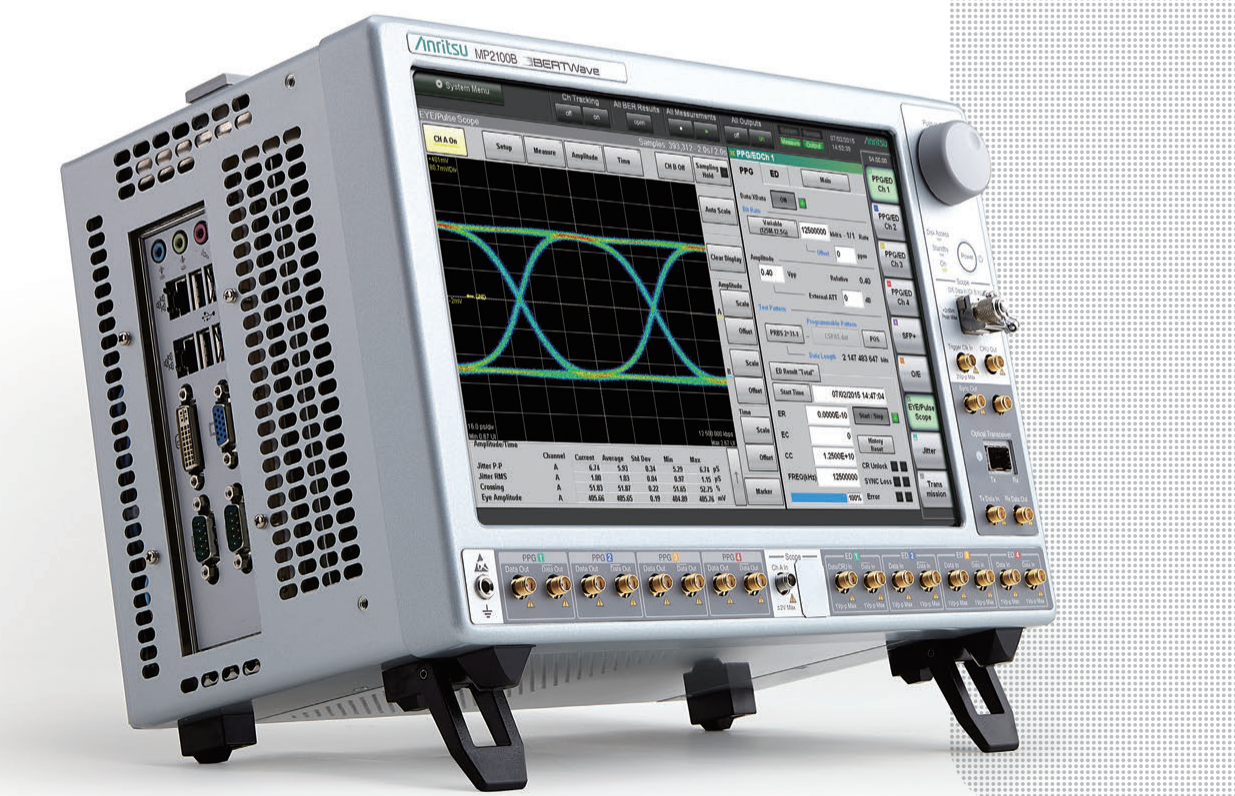

??MP2100B Anritsu 安立 誤碼\眼圖儀 示波器
??- 多合一內置 4 通道 BERT 和采樣示波器
??- 誤碼率 (BER) 4 通道同步測量
??- 高質量波形 PPG (1 ps rms 抖動)
??- 高輸入靈敏度 (10 mVp-p 最低輸入靈敏度)
??- 高速眼圖模板測試，最高 150 k 樣本/秒，帶眼圖分析
??- 支持差分信號BER測量、眼圖模板測試和眼圖分析
??- 多達六種貝賽爾濾波器可供選擇，提供全功能應用支持
??- 設計緊湊小巧 (深 18 cm) 的光學模塊評估測試儀
??- 一臺實現同步誤碼率(BER)、眼圖、眼圖模板和抖動測量
??- 支持 WDP (波形色散損耗) 測量
??- > 40 GHz 光通道帶寬(選件 40A)、50 GHz 電通道帶寬
??- FC/PC 和 2.4 毫米輸入類型
??- 高靈敏度，本底噪聲僅為 5 μW(光)、310/600 μV(電)
??- 超快吞吐量，采樣率高達 250 kHz
??- 準確的高速數據分析，抖動 < 200 fs
??N1076B/7A/7B/8A DCA-M 光/電時鐘恢復
??- 支持 NRZ 和 PAM4 信號
??- 集成的光/電和時鐘恢復設計
??- 光分路器：集成或外部 - 用戶提供
??- 超低剩余隨機抖動 < 100 fs RM
??- 抖動譜分析(JSA)能力
??- 黃金鎖相環(PLL)用于符合操作

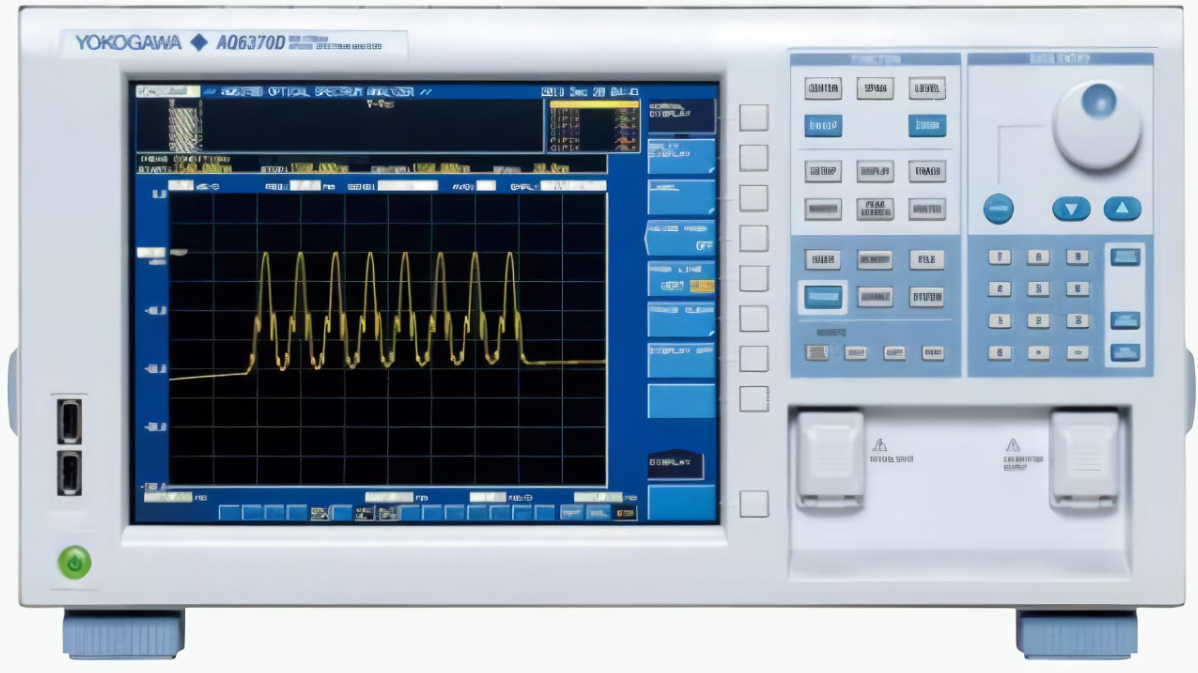

??AQ6370D/C/B YOKOGAWA 橫河 光譜分析儀
??- 波長范圍：600~1700nm
??- 高波長精度：±0.01nm
??- 高波長分辨率：0.02nm
??- 大動態范圍：78dB(典型值)
??- 寬功率量程：+20~-90dBm
??- 快速測量：0.2秒(100nm跨度)
??- 適用于單模和多模光纖

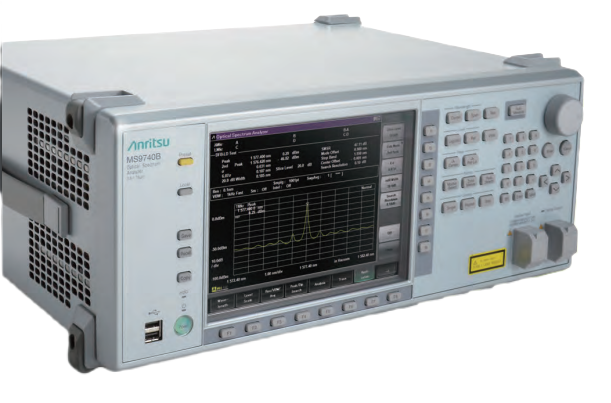

??MS9740B/A Anritsu 安立 光譜分析儀
??- 適用光纖：SM 光纖 (ITU-T G.652)，50μm/125μm GI 光纖
??- 光連接器：用戶可更換：FC、SC、ST、DIN
??- 波長測量范圍：600 nm 到 1750 nm
??- 波長精度：±20 pm(1520 nm 到 1620 nm，分辨率：0.03 nm 到 0.2 nm)
??- 設定分辨率：0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm (RBW 3 dB transparent bandwidth)
??- 最大輸入功率：+23 dBm(光衰減器：開啟)
??- 動態范圍：高動態范圍 ：70 dB(峰值波長±1 nm)，60 dB(峰值波長±0.4 nm)，42 dB(峰值波長±0.2 nm)
??- 掃描時間：≤0.2 秒(跨度：5 nm，分辨率：0.1 nm)，≤0.3 秒(跨度：500 nm)
