偲百創(chuàng )（深圳）科技有限公司（Spectron）近日宣布推出一系列基于其專有UltraLAW（蘭姆聲波）技術的全新產品。該產品線專注于3-7 GHz高頻范圍內的高性能濾波器。該產品線的前兩款產品：SPT5250和SPT5662，利用了Spectron卓越的品質因子和微小尺寸，為WiFi 6E和WiFi 7應用提供了無與倫比的性能。該兩款產品與SPT2442（基于GSAW的2.4 GHz WiFi）相結合，為WiFi 6E和WiFi 7提供了一體式解決方案。這些產品均可以與國際和國內提供的WiFi FEM產品搭配使用，用以簡化客戶開發并降低工程成本。
相較于傳統的聲波技術（如：使用厚度方向伸展模式的FBARs等傳統聲波技術），UltraLAW技術采用全新的聲波和振動模式，即蘭姆聲波模式。該技術提供了一個新的平臺，可以在不侵犯已有知識產權的情況下生成新的設計和IP。
自創(chuàng )立起，Spectron就充分意識到5G及其之后的技術趨勢是向更高頻率和更寬帶寬發展的，因此我們著手開發了UltraLAW技術來克服高頻和大帶寬的挑戰。經過三年的專注努力，我們解決了材料集成、器件設計、封裝和大規模生產等各方面的難題，Spectron依托公司自有的專利技術，成為世界上第一個將蘭姆聲波器件投入商業化應用的公司。Spectron 正在用實力踐行其創(chuàng )始座右銘，開拓下一代射頻聲學器件！
蘭姆聲波是一大類的體聲波，其在RF頻率下的聲速比表面聲波和FBAR振動模式的聲速更高。因此，可以將其擴展到更高的頻率。通過使用正確的材料堆疊，蘭姆聲波還可以實現大型機電耦合，從而超越其他RF聲學技術的最佳性能。然而，在過去的20年中，該技術的商業化應用仍然面臨許多的挑戰。眾所周知，采用一種從未投入商業應用的全新聲波模式需要率先創(chuàng )新，而不是復制已經發明的東西。然而未知的因素總是令人望而生畏的，且由于需要更豐富的專業聲學技術知識，許多公司會(huì )選擇避免采用此類技術。但是，對于Spectron來說并非如此。Spectron擁有世界著名的專家，他們在過去20年中引領著蘭姆聲波研究。經過三年堅持不懈地追求LAW器件的量產方法，Spectron采用公司自有技術設計開發了定制化的制造過程，最終成功推出高性能的UltraLAW器件，其量產良率的表現也十分優異。
此次發布的WiFi 5.2 GHz和WiFi 5.6 GHz濾波器產品目前已經正式進入量產階段，兩顆物料的封裝尺寸提供1.8 mm x 1.4 mm（已量產）和1.4 mm x 1.1 mm （開發中）兩種選擇，兩種封裝性能均能符合國際一線公司產品的管腳定義，在滿足完全替代的前提下，提供多元化方案，滿足客戶PCBA兼容設計的需求。
在電性能上，此次發布的SPT5250和SPT5662的中心頻率分別為5250 MHz和5662 MHz，兩款濾波器的性能指標均優于國際已量產競品的水平，產品不僅具備優異的插入損耗，同時還有絕佳的帶外抑制，從而可以更好的滿足客戶應用上苛刻的共存抑制需求。

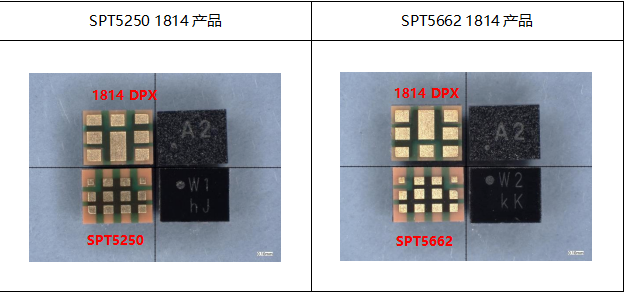

SPT5250 & SPT5662實物圖與1814雙工器對比

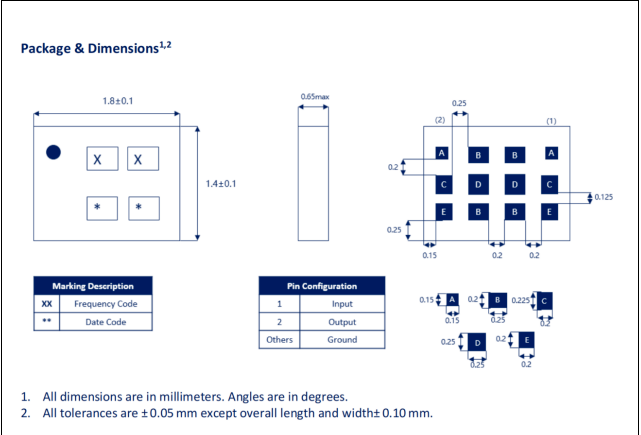

SPT5250 & SPT5662 1814尺寸管腳分布圖
SPT5250性能描述:

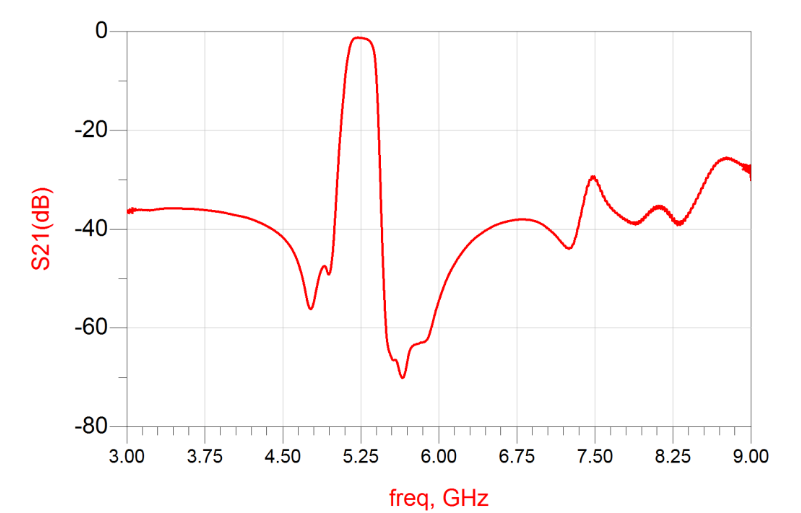

SPT5250實測結果

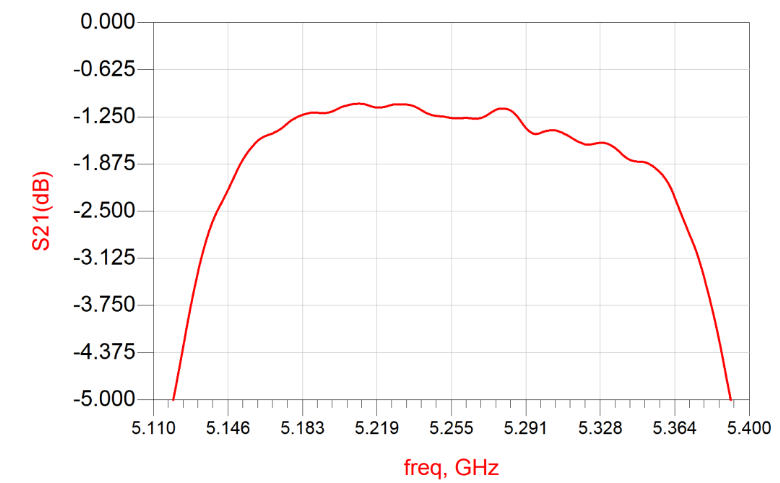

SPT5250帶內插損（5170 MHz~5330 MHz）

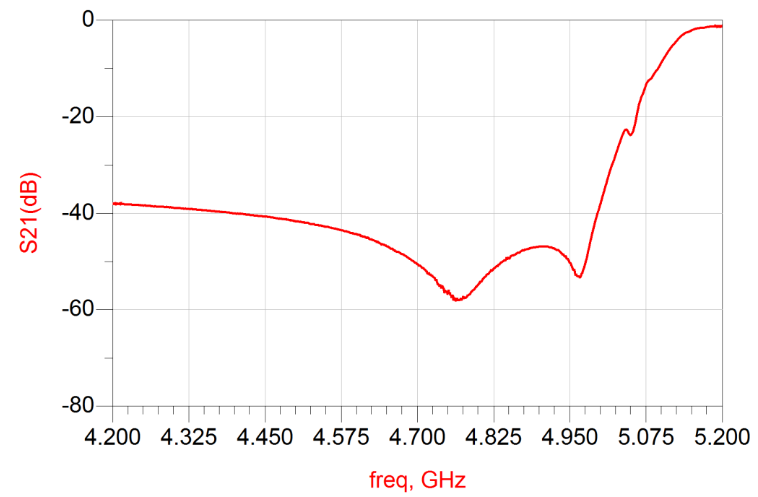

SPT5250對N79頻段(4400 MHz~5000 MHz)的抑制

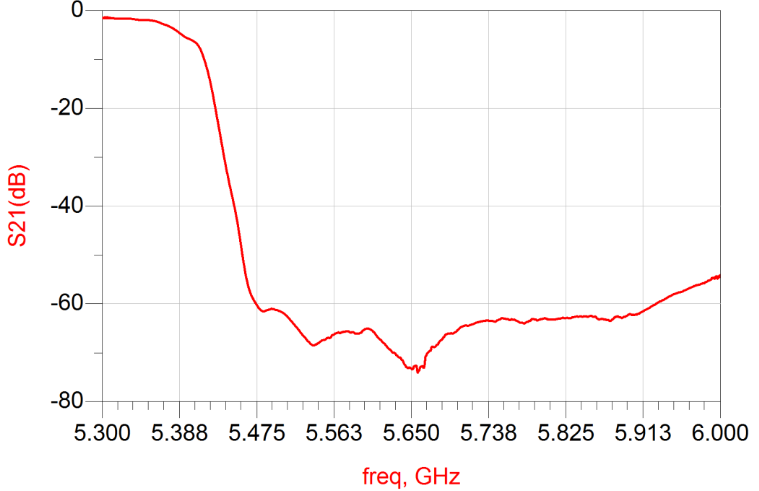

SPT5250對UNII2c-3 頻段(5490 MHz~5835 MHz)的抑制
SPT5662性能描述:

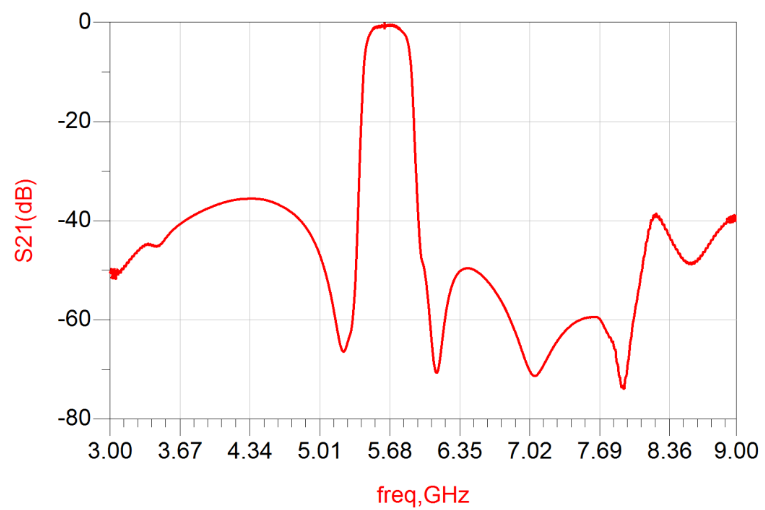

SPT5662實測結果
SPT5662帶內插損（5490 MHz~5835 MHz）
SPT5662對N79頻段(4400 MHz~5000 MHz)的抑制

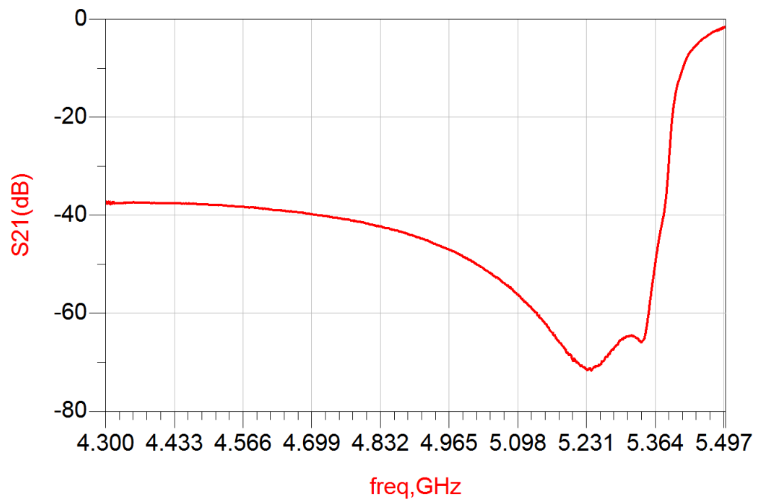

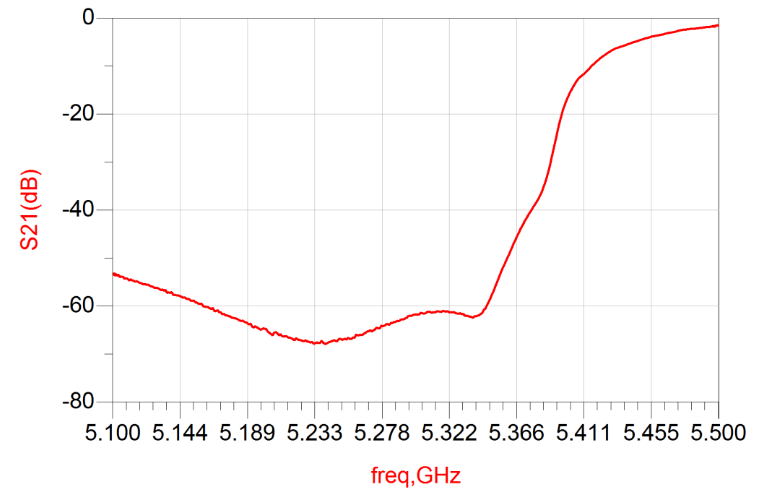

SPT5662對UNII1-2a頻段(5170 MHz~5330 MHz)的抑制
此外，SPT5250和SPT5662系列共存濾波器參考設計將與802.11ax WiFi無線電標準的2 x 2和4 x 4多入多出（MU-MIMO）架構兼容。值得一提的是，對于WiFi 2.4 GHz / WiFi 5.2 GHz / WiFi 5.6 GHz三頻架構的終端設備，2 x 2 MU-MIMO 需要四個5 GHz濾波器，4 x 4則需要八個5 GHz的濾波器。針對高頻段的WiFi應用領域，Spectron未來還將繼續開發并很快推出包括WiFi 6、WiFi 6E、WiFi 7等豐富的產品組合，以及覆蓋3 GHz以上的超大帶寬應用。

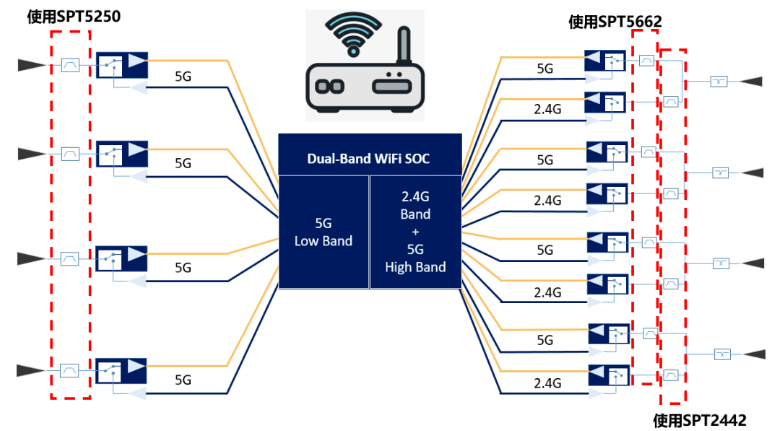

WiFi 6E三頻架構框圖
