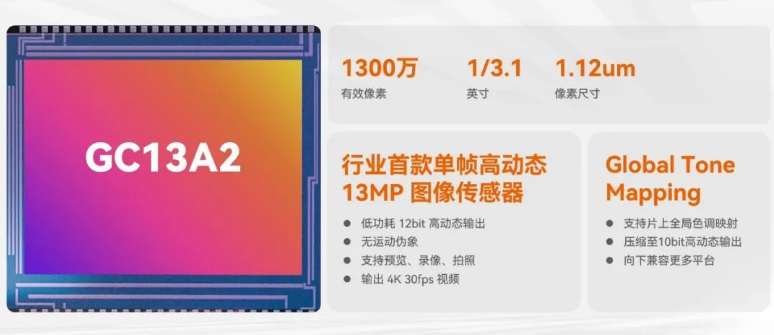

近日，格科微正式發布業內首款支持單幀高動態的1300萬像素圖像傳感器 GC13A2。 這款1/3.1"、1.12um Pixel 背照式圖像傳感器，采用格科微特色的DAG（Dual Analog Gain）電路架構，在預覽、拍照、錄像均可實現低功耗12bit高動態輸出，助力手機、平板電腦等提高成像動態范圍，讓呈現給用戶的圖像更加生動清晰。GC13A2還支持片上全局色調映射（Global Tone Mapping），將12bit數據實時壓縮到10bit輸出，保留高動態效果的同時可兼容更多智能手機平臺。
高動態范圍技術
動態范圍指圖像傳感器能夠拍攝的最暗和最亮畫面之間的范圍。傳統圖像傳感器的動態范圍有限，因此時常不能拍攝出人眼之所見。當拍攝場景明暗差異較大時，亮處往往過曝，或者暗處缺乏細節。針對這一問題，高動態范圍（High Dynamic Range）技術應運而生。

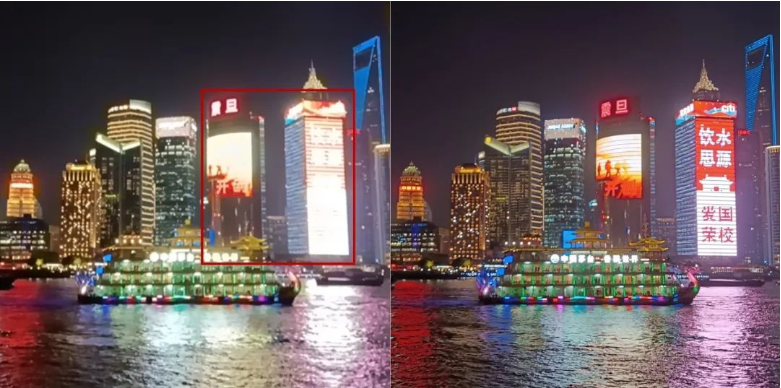

左圖：動態范圍不夠，高亮細節丟失 右圖：DAG HDR
目前，圖像傳感器采用多幀合成技術提升動態范圍：
拍照：通過多重曝光，同場景拍攝2-3個曝光時間不同的畫面——短曝光抓取亮處細節，長曝光補充暗處細節，然后合成一張動態范圍更廣的圖片。
錄像：采用多幀合成技術，圖像傳感器交替輸出60fps長曝光和短曝光圖像，經過平臺合成30fps保留高光色彩和低光細節的畫面。多幀合成雖然可以獲得較明顯的動態范圍提升，但是會(huì )顯著增加功耗，不利于手機、平板電腦等長時間取景，并且在拍攝移動物體時，容易產生運動偽像。左圖：多幀合成拍照（運動偽像） 右圖：DAG HDR
格科微專利 DAG HDR 技術

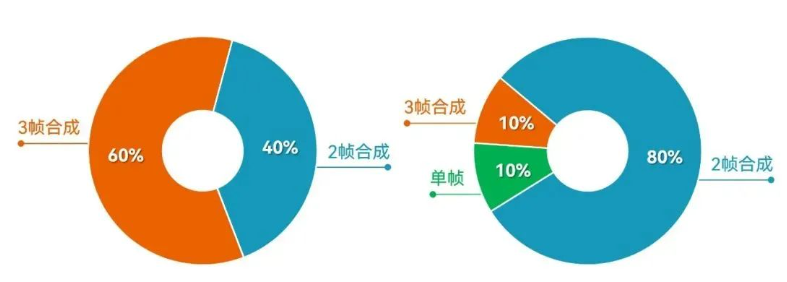

格科微DAG HDR技術，基于單幀畫面，在暗部使用高模擬增益，使暗部更清晰，更有質感；亮處使用低模擬增益，避免過曝發白，保留細節，最終輸出高動態范圍圖像。與傳統多幀 HDR 相比，DAG HDR既可增加動態范圍、避免偽影現象，實現精準還原，還能降低多幀合成帶來的功耗問題。以拍照為例：在使用DAG HDR輸出后，需要3幀合成的場景減少了50%。
左圖：傳統 HDR 拍照 右圖：DAG HDR 拍照
GC13A2：全方位高動態利器
在DAG HDR的加持下，GC13A2可以全時低功耗輸出12bit高動態范圍圖像和4K 30fps視頻，減少拍照合成幀數，高動態錄像功耗減少約30%，并可避免運動偽像帶來的畫面失真問題。
與業內同規格圖像傳感器相比，GC13A2預覽即可支持HDR，實現 “所見即所得”，在取景時就能直接觀察到畫面的每一幀細節，給消費者提供更好的拍攝體驗。GC13A2預覽、拍照、錄像樣張：

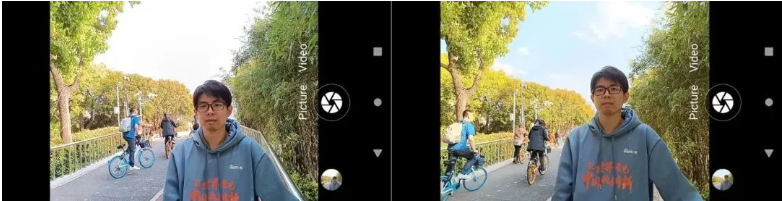

左圖：傳統預覽 右圖：DAG HDR 預覽

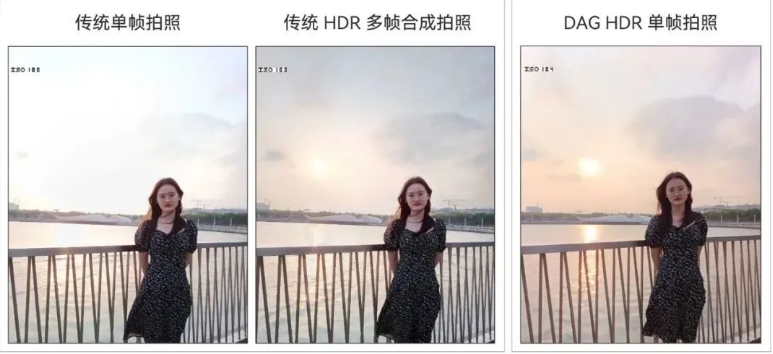

DAG 單幀即可實現傳統HDR多幀合成的動態范圍 目前GC13A2已通過首批品牌客戶驗證，即將進入量產階段。 后續格科微將推出一系列3200萬和5000萬高像素DAG單幀高動態產品，進一步完善高性能產品布局，助力智能手機擁有更優異的成像品質和更佳的用戶體驗。
