近日，東北師范大學徐海陽教授團隊研發出一款仿生自適應光傳感器。在自供電模式之下，它能感知并處理從紫外到近紅外寬波段的入射光，并能很好地模擬人眼的視覺適應行為。
這項成果既豐富了當前神經形態器件的種類，也促進了視網膜仿生器件的發展，有望成為仿生視覺系統中感知端的重要集成組件，從而推動仿生視覺領域的進一步發展。

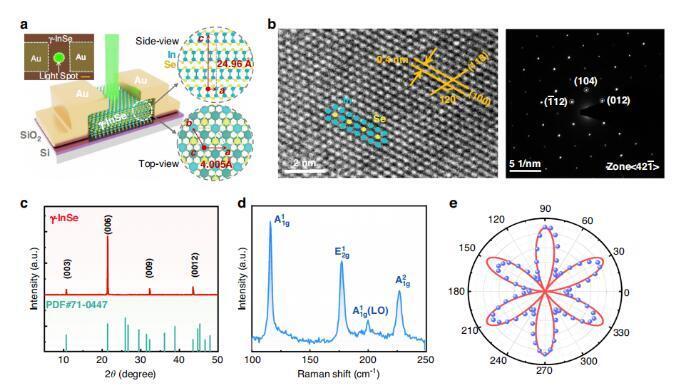

據了解，該傳感器基于二維 γ-InSe 半導體材料，采用 “非中心對稱”和“非對稱接觸”的設計思路，背后機制結合了光-熱釋電效應、以及光-熱電效應，即基于以“光-熱-電”作用為基礎的工作機制。
通過此，它可以對光強和波長進行分辨，從而產生自適應的光響應。
目前，在自驅動模式之下，其已具備模擬部分人眼適應功能的能力。
也就是說，本傳感器可以在不同光照情境之下，進行按需生產與應用，比如用于智能監控、自動駕駛、機器人視覺等。
傳感器已經有很多，為何要研發這種傳感器？
傳感器，并不是新鮮事物。那么研發本傳感器的背后原因是什么？
據論文共同通訊作者李遠征副教授介紹，當與周?chē)h(huán)境互動時，人類的視覺感知能力可以從周?chē)h(huán)境中收集到 80% 以上的信息。
視覺感知系統，是人類以及其他脊椎動物最重要的感知系統。作為視覺感知系統的重要組成部分，人眼可以感知顏色、亮度等視覺信息。
此外，人眼可以通過自動調整瞳孔大小，來適應不同的光線強度。比如，人類之所以能在亮光和暗光中都能看清晰圖像，正是依賴于這種視覺自適應的能力。
當前，各種模仿生物系統的傳感器陸續涌現。其中，仿生視覺傳感器已經成為人工智能領域的研究熱點之一。在人類的視覺系統之中，一個重要的功能便是視覺適應。
視覺適應，是一種面對刺激時的自主反應。它可以讓感知系統調整自身行為，從而適應不同的光線環境。
對于人造類仿生視覺傳感器來說，它們往往可以在各種照明條件之下，針對不同刺激響應作出自主調整，從而捕獲相關的圖像，進而完成視覺檢查和視覺識別等任務。
目前，不少仿生視覺傳感器都能以動態方式去適應外部光刺激，也就是說它們具備模擬人類視覺適應功能的潛力。
然而，現有的模擬人類視覺適應功能，往往受困于復雜的硬件和軟件系統，導致操作效率并不夠高。
同時，已有傳感器的主要工作機制，仍然局限于對載流子捕獲或離子遷移的調控，無法滿足視覺自適應器件的應用需求，也無法順應人工視覺系統的發展趨勢。
所以，亟待探索關于傳感器的新機制，從而更好地服務于具有簡單器件構型的仿生視覺傳感器。
也就是說，未來的傳感器不僅要擁有傳統光傳感器的高靈敏響應性能，還要能在特殊環境之下針對所感知的圖像進行預處理，從而在確保具有強大預處理功能的同時，也具備大型集成電路所無法達到的超低功耗特點。正是基于這些考慮，課題組研發了本傳感器。
傳感新技術涌現
這項創(chuàng )新背后還有另一個推動力:堆棧傳感器技術的出現。由于之前的傳感器大多為傳統的背照式傳感器，背照式是相對于傳統CMOS前照式而言的。傳統CMOS在感光元件的感光層前面有一排金屬電路，光線要先通過金屬排線電路才能到達感光層，這就影響了透光率，甚至造成像素干擾。而背照式傳感器的意思就是將這層金屬電路層移到了感光層后面以解決上述問題，從而提高光線利用率。傳統傳感器的結構是在相同的基板上實現像素和電路，為了減小CIS尺寸，必須減少無光面積。但僅實現模擬/數字電路的基本功能，為附加功能添加電路就變得非常有限。
堆棧式傳感器是對背照式結構的改進。背照式中的感光層原來也是有電路的并且和后面的電路層相連，堆棧式就是將感光層的像素部分進一步獨立出來，將其中的電路層挪至下方替代原有的支持基板，這就進一步提高了感光層的利用率，可以容納更多的像素，也可以讓電路層使用更先進的工藝?！岸褩Ｊ絺鞲衅骷夹g(shù)”，由兩個可以獨立工作的可見光和近紅外圖像傳感器組成，其中可見光傳感器將采用背照式，并配有RGB彩色濾鏡。
比如海力士的堆棧傳感器，它能夠基于先進的半導體工藝，將一個簡單的人工智能硬件引擎嵌入到較低的襯底上的ISP中。與此同時，基于機器學習的新技術如超分辨率、顏色恢復、人臉識別和物體識別也在發展中。
這些新型芯片將在一些領域發揮作用，其中一些創(chuàng )新已經開始進入市場。
索尼最近宣布發布兩款智能視覺傳感器，這是世界上第一個為云服務配備人工智能處理功能的圖像傳感器。這些產品擴大了開發人工智能攝像頭的機會(huì )，使零售和工業設備行業的各種應用成為可能，并有助于構建與云連接的最佳系統。
例如，當帶有這些傳感器的攝像機安裝在設施入口處時，它可以計算進入的游客人數。當安裝在零售貨架上時，它可以檢測庫存短缺。安裝在天花板上，它可以用來繪制游客的熱圖，以確定人們聚集最多的區域。由于使用基于機器學習的ISP技術，它可以從輸入圖像中提取和分類各種特征，CIS將成為信息傳感器的關鍵組成部分，用于收集關于圖像的各種數據點、位置、距離等生物特征信息。
這對于使用至少10個攝像頭來探測周?chē)h(huán)境的自動駕駛汽車來說更加重要。為了提高精度，汽車攝像頭需要滿足各種各樣的要求，比如對區分距離物體的高分辨率支持，對即使在黑暗環境中也能識別物體的HDR支持，以及對ISP進行預處理以減少處理器的計算量。
在安全領域，我們需要一個功能來壓縮和加密CIS內置ISP中的圖像信號，并將其傳輸到外部處理器。如果將未加密的圖像信號按原樣發送給外界，則增加了安全漏洞和信息泄露的可能性。因此，CIS內部的加密功能至關重要。
智能手機應用程序在CIS市場份額中處于領先地位，但許多其他應用程序有望成為CIS未來增長的驅動力，特別是隨著機器視覺應用程序的增長和演變。這些新出現的機會(huì )正在推動技術從移動成像進入其他增長領域，我們可能會(huì )看到從使用視覺成像到使用視覺傳感和其他交互應用的轉變。
仿生眼技術迭代20余年，或成人形機器人標準模塊
李嘉茂團隊關于仿生眼的研究始于20世紀90年代。他的導師張曉林（實驗室創(chuàng )始主任）在1999年做出第一代仿生眼，主要實現了雙眼協調控制，從當時拍攝的照片中可以看到，雙眼中間有一根明顯的轉動軸。
當時電腦還很笨重，算力也比較小，一雙仿生眼要靠?jì)膳_電腦控制。一臺電腦做視覺采集和計算，另外一臺電腦用來實現電機控制，兩臺電腦堆起來的高度接近2米。
隨著機械、視覺傳感器、芯片等技術進步，仿生眼的外形越來越逼真，“視力”越來越清晰，功能也越來越多。第二代具備掃視、跟蹤、穩向等多種眼球運動能力；第三代實現立體視覺，有一定的計算能力了，但還是在大腦初級視覺的范疇；第四代實現語義理解，可以認知場景，能夠進行視覺導航了；第五代更多是結構上的變化，大小實現了跟人眼一樣的2厘米直徑，在形態上更加仿真擬人。
李嘉茂介紹，團隊正在推進視覺與聽覺、與四肢協同方面的探索，包括研發機器人的腦干芯片?！皺C器人有很多傳感器，傳感器之間的同步對于機器人高精度控制來說非常重要。腦干芯片就是把機器人的多種傳感器融合起來，就像人的腦干一樣做視覺、聽覺、觸覺等多種信息的融合，同時集成處理器、微處理器、神經網絡(luò )處理器，為機器人提供腦干以及部分大腦的功能?！彼f(shuō)。
展望仿生眼接下來的發展，李嘉茂認為，它很可能成為人形機器人的標準模塊?！艾F在，人形機器人的四肢和軀干基本做到跟人的形態一致了，但還缺少一雙‘眼睛’。隨著視覺傳感性能的進一步優化，仿生眼能讓機器人跟人接觸時產生互動，在情感表達上效果更好?！?br/>
記者在交流中發現，仿生眼的學科交叉屬性非常強，高度依賴基礎技術，機械、生物、計算機都包含其中。機緣巧合的是，目前仍是實驗室首席科學家的張曉林在攻讀博士學位期間學習的是機械控制，畢業后進入醫科大學開始研究與神經相關的眼球運動控制。李嘉茂學計算機出身，因為對機器人感興趣，在2005年讀研究生時選擇了機器人方向，當時機器人和人工智能還比較冷門。交叉學科的學習經歷讓他們成為仿生人眼視覺領域研究的先行者，見證了仿生眼的迭代進步。
采訪的最后，李嘉茂告訴記者，他非常期待人形機器人研究的新突破，具體到仿生眼，他關注四方面技術能力的提升：
一是更強大的后端知識與算力平臺，仿生眼屬于前端智能，與后端知識與算力平臺結合將互相賦能，形成信息采集與智能運算的強強聯合；
二是芯片算力的提升，智能算法需要消耗很大的算力，仿生眼算法的提高跟算力的提升不可分割；
三是視覺傳感器分辨率的提升，視覺傳感器的分辨率近年來飛速提升，但依舊不如人眼；
四是人工肌肉，仿生眼現在是利用電機驅動，如果人工肌肉等更柔性的材料取得突破，將助力仿生眼的控制更高精度、體積更小型化。
李嘉茂介紹，從20多年前用兩臺笨重的電腦控制仿生眼運動，到現在一個指甲蓋大小的芯片就能實現大部分功能，團隊的仿生眼相關技術已在地鐵弓網檢測、芯片制造自動化等領域應用，在仿生人眼視覺領域實現了國際一流?！案钊似诖氖谴龠M(jìn)人形機器人迭代，仿生眼未來很可能成為人形機器人的一個標準模塊?！?/p>
