2023年11月10日，溫州芯生代科技有限公司在2023世界青年科學家峰會(huì )上隆重發布了面向高電壓大電流HEMT功率器件應用的850V Cynthus系列硅基氮化鎵（GaN-on-Si）外延產品。行業客戶、知名投資機構爭相了解合作。
本次發布的面向高電壓大電流HEMT功率器件應用的850V Cynthus系列硅基氮化鎵（GaN-on-Si）外延產品與面向HMET功率器件的其他襯底相比，GaN-on-Si可實現更大的晶圓尺寸和更多元化的應用，并且可迅速導入FAB廠主流的硅基芯片工藝制程，對提升功率器件良率有其獨特優勢。通過采用最先進的硅基芯片工藝制程，并與Si CMOS驅動進行高良率的混合集成，利用芯生代科技的850V Cynthus系列GaN-on-Si外延產品，可開發出650V、900V、以及1200V HEMT產品，特別適用于設計更小、更高效的電源解決方案。

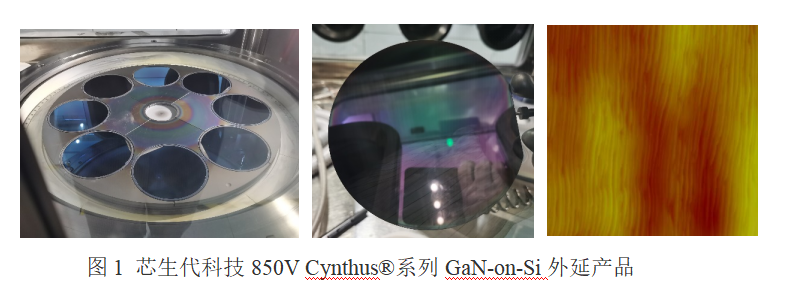

芯生代850V Cynthus系列GaN-on-Si外延產品的發布，在市場上具有標志性意義。傳統的氮化鎵功率器件，因其最高電壓普遍停留在低壓應用階段，應用領域較為狹窄，限制了氮化鎵應用市場的增長。對于高壓GaN-on-Si產品來說，由于氮化鎵外延為異質外延過程，外延過程中存在諸如：晶格失配、膨脹系數失配、位錯密度高、結晶質量低等難題，因此外延生長高壓HMET用外延產品非常具有挑戰性。芯生代科技在創(chuàng )始人兼首席科學家鐘蓉博士的帶領下，通過改進生長機理精確控制成長條件實現了外延片的高均勻性；利用獨特的緩沖層成長技術實現了外延片的高擊穿電壓和低漏電流；通過精確控制成長條件實現了出色的二維電子氣濃度。從而，成功克服GaN-on-Si異質外延生長帶來的難題，成功開發出適用于高壓的850V Cynthus系列產品（圖1）。
具體來說：

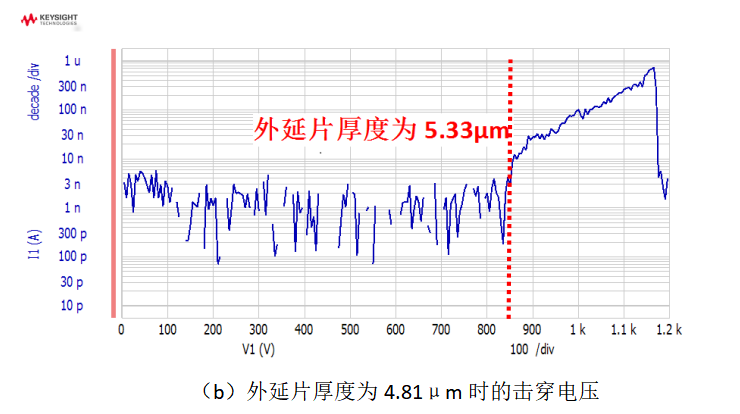

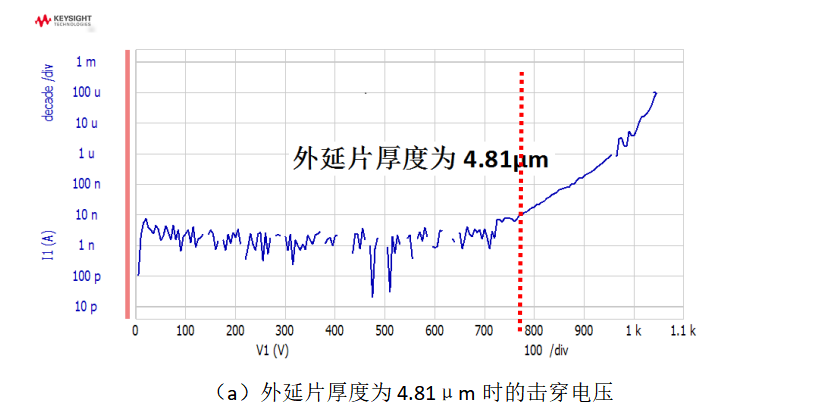

真耐高壓。在耐壓方面，在業內真正做到850V電壓條件下保持低漏電流（圖2），保證了HEMT器件產品在0-850V的電壓區間上的安全穩定工作，在國內市場中位居前列。利用芯生代的GaN-on-Si外延片，可開發出650V、900V、以及1200V HEMT產品，推動氮化鎵向更高壓、更高功率應用領域邁進。

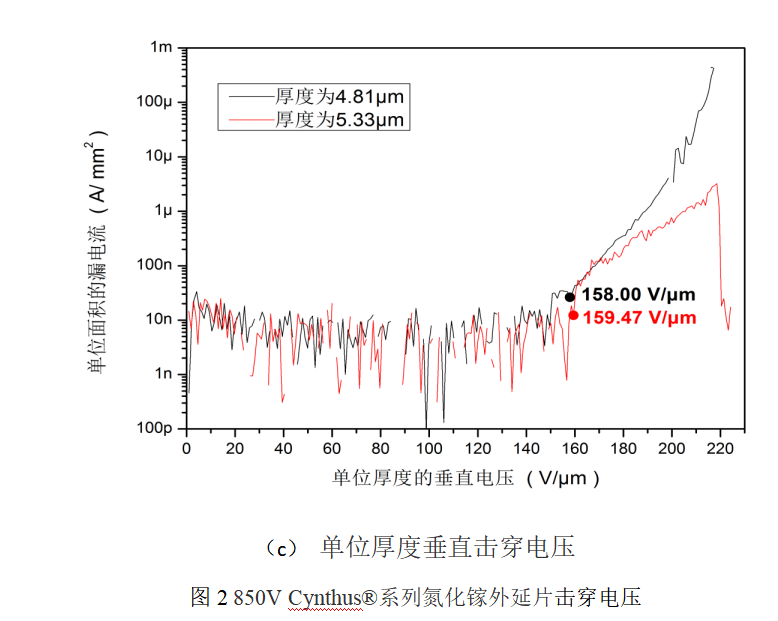

世界頂尖水平的耐壓控制水平。通過芯生代通過關鍵技術的改進，可在外延層厚度僅為5.33μm即可實現850V的安全工作電壓，實現了158V/μm單位厚度垂直擊穿電壓，誤差小于1.5V/μm，即誤差小于1%（圖2（c）），處于世界頂尖水平。

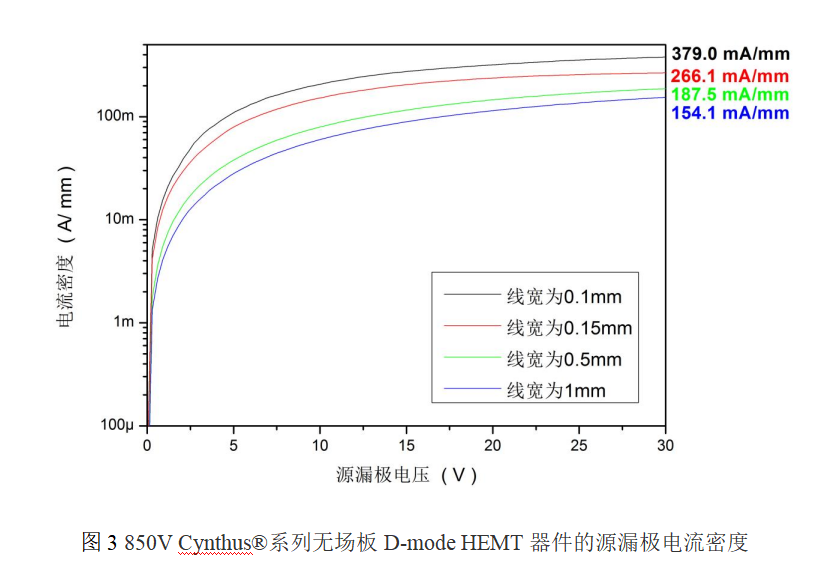

國內首家實現GaN-on-Si外延產品電流密度大于100mA。更大電流密度, 適合大功率應用。通過較小的芯片, 較小的模塊體積, 較少的熱效應，可極大程度的降低模塊成本。適用電網等需要更大功率和更高導通電流的應用場景（圖3）。
極低的成本價格，與國內同類型產品相比成本降低70%以上。芯生代首先通過業內最佳的單位厚度性能提升技術，極大程度上降低外延生長的時間和物料成本，使GaN-on-Si外延片成本趨近于現有硅器件外延的區間，從而可大幅度降低氮化鎵器件的成本，推動氮化鎵器件產品應用范圍朝著更深和更廣的方向發展。

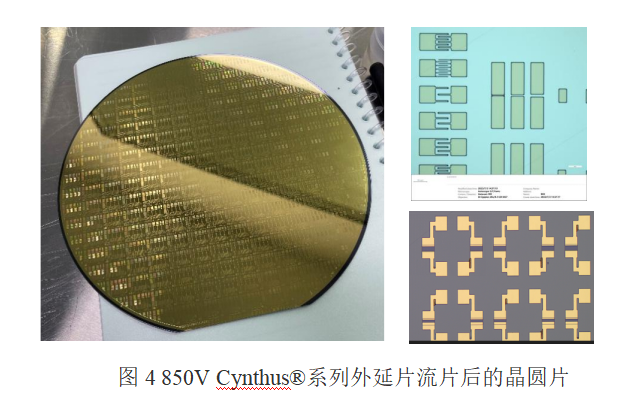

鐘蓉博士表示：“由于我們采用了全新的外延生長工藝，可大幅緩解GaN與硅襯底之間的熱應力、調控外延片平整度，同時采用獨有的零缺陷薄膜制備技術，顯著提高了外延層各層薄膜生長的質量，并通過自主研發的高電壓控制技術，實現了850V Cynthus系列外延片的高電壓、高穩定性和高質量；同時，GaN HEMT器件設計公司可以采用場板或其他手段，將可用電壓提高到遠超過850V，這意味著我們與優異的器件設計公司合作，我們現在的技術極有可能用于900V的場景。另外，由于我們新的方法在成本控制方面有顯著的優勢，可以將制備成本降低到原來的30%。通過我們的方法，850V Cynthus系列外延片的成本可以遠遠低于現有硅外延片的成本，意味著氮化鎵器件在800伏電驅或其他高壓應用上將發揮重要作用，同時相比于碳化硅器件，在成本上也會(huì )有更大的優勢，證明未來高壓氮化鎵器件在工業和能源應用市場將會(huì )有更大的發展空間。目前公司正處于上升階段，正在尋找上下游合作機會(huì )與開展新一輪融資?！?/span>
