一、產品介紹

金升陽推出適用于DC/DC模塊電源的外圍配套貼片式有源濾波器FI-B10T-R2和插件式有源濾波器FI-B10D-R2，最大工作電流為10A，將此模塊加裝在DC/DC模塊電源的前端，可提升電源的EMI性能。

二、產品優勢

1、共差模插入損耗

（1）FI-B10T-R2

①配套金升陽DC/DC模塊電源JVRF24_DD-50WR4系列應用，可提升電源EMI抑制效果，滿足GJB151B軍工級CE102要求。

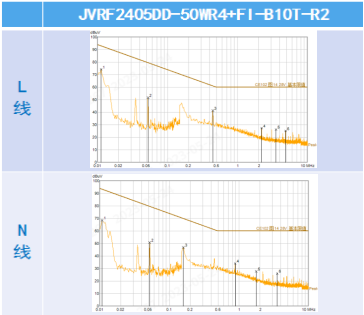

圖1 配套JVRF2405DD-50WR4使用時EMI抑制效果圖

②配套金升陽DC/DC模塊電源URB24_LD-60WR3系列應用，可提升電源EMI性能,滿足CISPR32/EN55032 Class B要求。

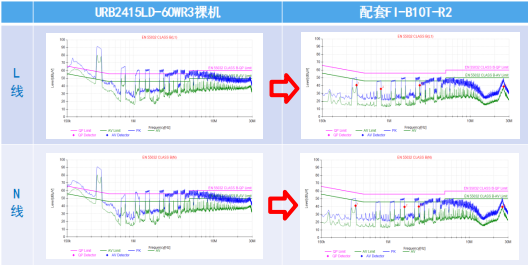

圖2 配套URB2415LD-60WR3使用時EMI抑制效果圖

（2）FI-B10D-R2

①配套金升陽DC/DC通信磚類電源VCB48_EBO-300WFR3應用，可提升電源EMI抑制效果。

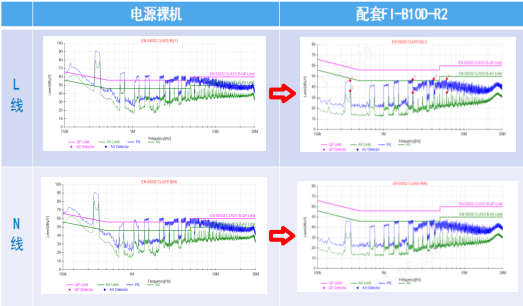

圖3 配套VCB4812EBO-300WFR3-N應用時EMI抑制效果圖

②配套金升陽DC/DC工業電源URB24_LD-60WR3應用，可提升電源EMI性能。

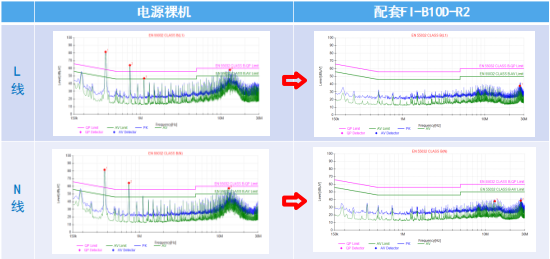

圖4 配套URB2412LD-60WR3使用時EMI抑制效果圖

2、超小體積

（1）FI-B10T-R2

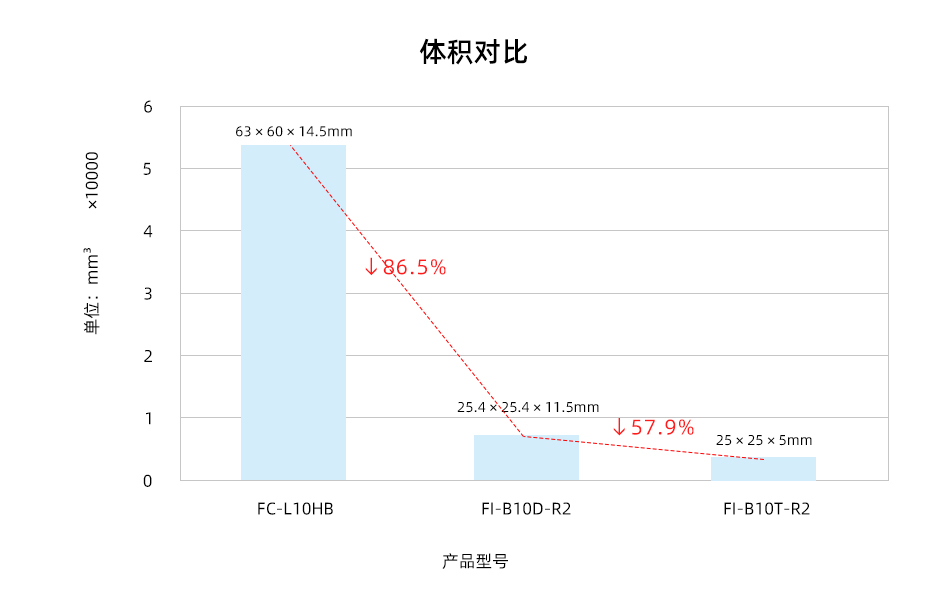

超薄體積：25*25*5mm，較同系列產品體積下降80%以上。

（2）FI-B10D-R2

超小體積：25.4*25.4*11.5mm

（3）元器件100%國產化

該產品滿足元器件100%國產化，即元器件國產化、技術國產化、制造國產化。

三、產品特點

● 元器件100%國產化

● 寬輸入電壓范圍：9-80VDC

● 小體積：25*25*5mm（FI-B10T-R2）；

25.4*25.4*11.5mm（FI-B10D-R2）

● 工作溫度范圍：-40℃ to +105℃

● 符合EMC標準：CISPR32/EN55032、GJB151B（FI-B10T-R2）；

CISPR32/EN55032（FI-B10D-R2）

● 符合安規標準EN62368/5000m

四、產品應用

1、應用場景

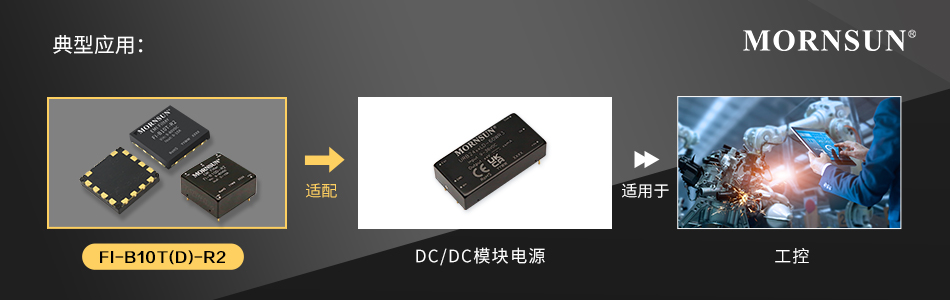

有源濾波器FI-B10T(D)-R2配套金升陽DC/DC模塊電源，廣泛應用于工控、電力、儀器儀表、通信等領域。

2、配套方案

（1）FI-B10T-R2

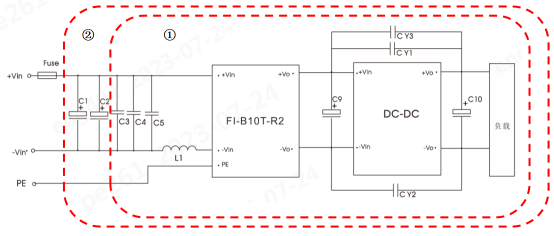

● 配套金升陽JVRF24_DD-50WR4，GJB151B CE102推薦解決方案

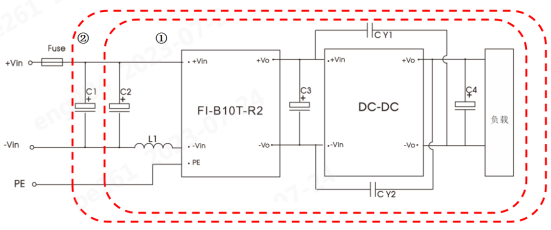

● 配套金升陽URB24_LD-60WR3，EN55032 CLASSB推薦解決方案

（2）FI-B10D-R2

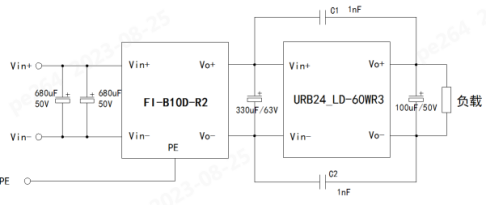

● 配套金升陽URB24_LD-60WR3，EN55032 CLASSB推薦解決方案

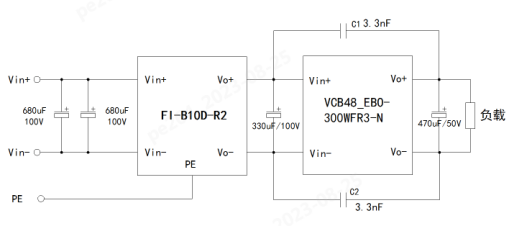

● 配套金升陽VCB48_EBO-300WFR3-N，EN55032 CLASSB推薦解決方案

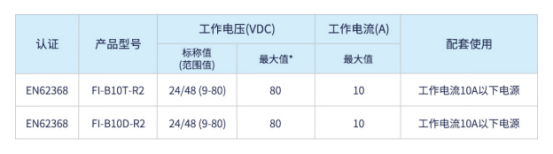

五、產品選型
