傳感器在各個領域中都扮演著重要的角色。其中溫度傳感器是最為常見的一種，它在工業、汽車、醫療、家電等領域得到廣泛應用。
隨著全球氣候變暖，帶動各行各業對溫度的討論和關注；人們對健康越來越重視；醫療領域中先進儀器設備的持續引入，溫度傳感器技術不斷升級，不僅在精度、響應速度等方面得到了提高，還出現了更多的類型和功能。
新品介紹
Part.1
非接觸式紅外體溫傳感器
據麥姆斯咨詢報道，近期，蘇州靈動佳芯推出一款非接觸式紅外體溫傳感器芯片ZT9799，采用量子阱紅外光電探測技術，快速探測紅外波段的光信號，完成紅外波段光信號探測，轉換為電信號并通過芯片內部的溫度計算單元實現實時溫度值計算，精度可以達到±0.1℃以?xún)取?/p>
Part.2
產品特點

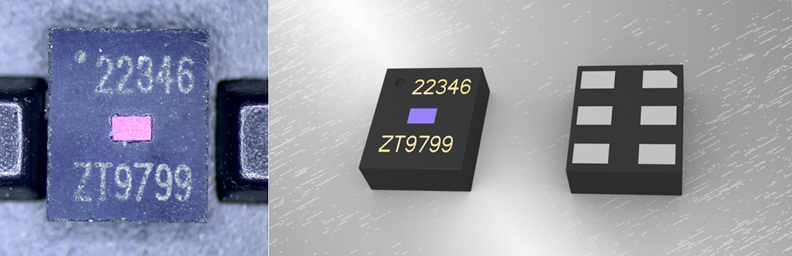

ZT9799溫度傳感器芯片具有以下特點;
1) 尺寸小，LGA封裝 6PIN，
僅為1.9mm x 2.3mm x 0.68mm
2) 功耗低：休眠模式在0.76μA，低功耗模式2.56μA@2HZ,高信噪比模式19.71μA
3) 響應速度快：最快可以20ms計算溫度值@50HZ
4) 測量精度高：實驗室測試校準后測試精度在0.1℃內(高精黑體精度達0.007℃)
5) 接口簡單：通過I2C接口讀取計算后的溫度值(±0.1℃),對于功耗要求高的場景，可以通過預設溫度值，INT方式喚醒MCU讀取溫度值。
Part.3
應用場景
◆ 高精度非接觸式人體溫度測量（醫療級別）
◆ 家電產品溫度檢測應用
◆ 可穿戴產品溫度監控
◆ IOT、工業、倉儲領域溫度監控
應用案例 耳溫槍溫度傳感器

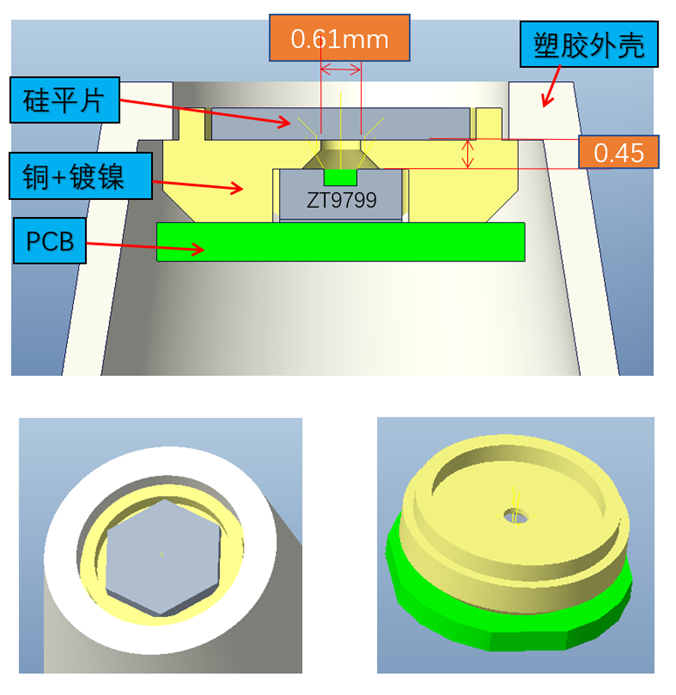

基于ZT9799溫度傳感器的耳溫槍設計
靈動佳芯用ZT9799組裝了一個耳溫槍DEMO，并進行了包括精度測試，熱沖擊測試以及真人測試等在內的各種場景測試。

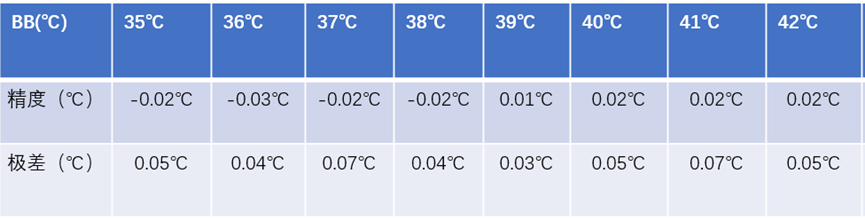

耳溫槍精度測試

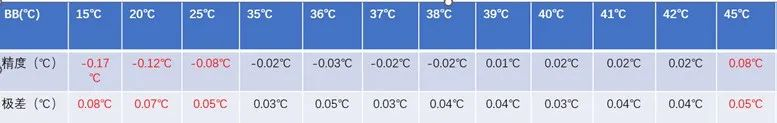

靈動佳芯基于上述結構設計考慮，組裝成耳溫槍DEMO實際測試看測溫效果，從實際測試情況來看，在35℃~42℃范圍內測量精度在±0.1℃內，在這個溫度之外測量精度控制在±0.3℃以?xún)取?/p>

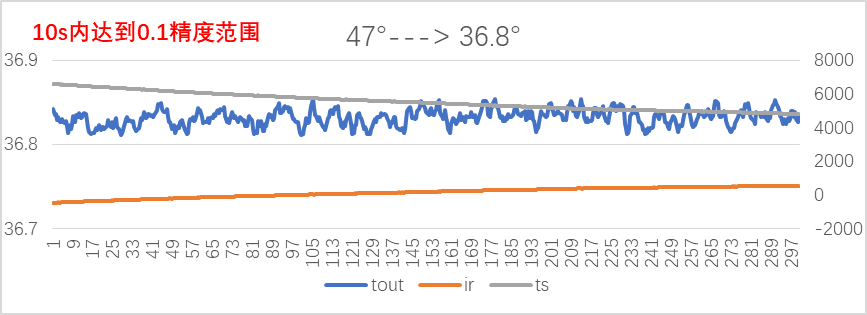

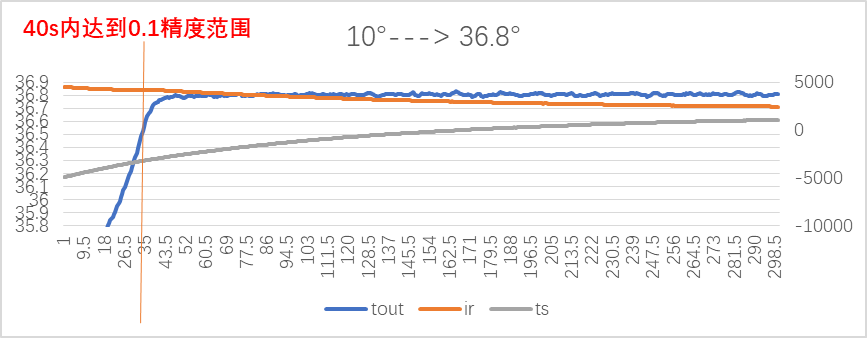

耳溫槍熱沖擊測試
在抗熱沖測試具有比較好的表現，能夠滿足醫學紅外耳溫計標準要求。行業標準要求在60s內達到精度0.2℃，但靈動ZT9799可以在40s內達到精度0.1℃，測試速度及精度遠高業內標準。

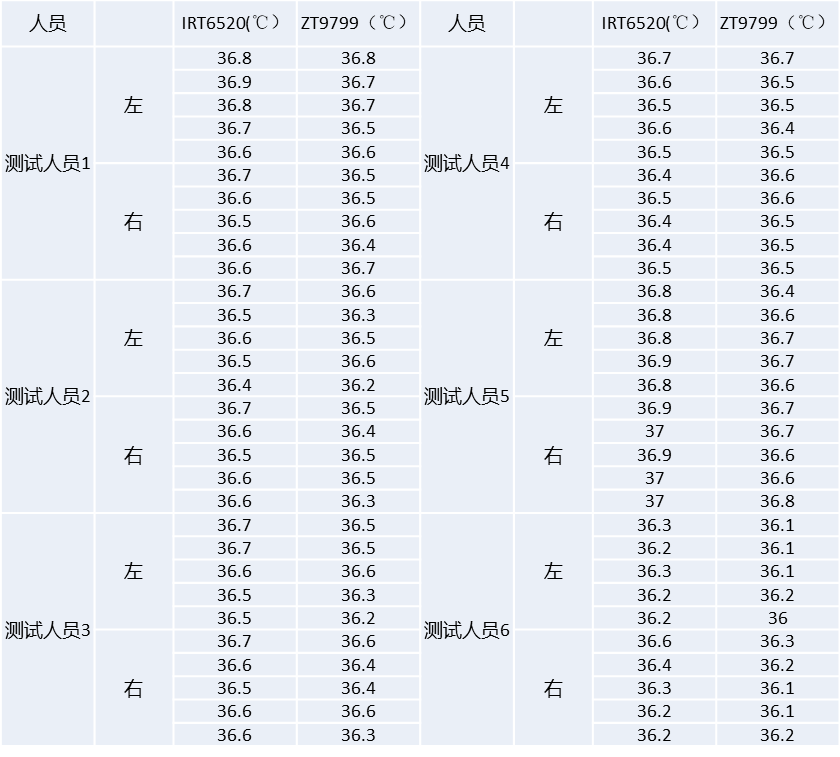

耳溫槍真人實際測試數據
對比國外知名耳溫槍做了對比測試，從測試結果上看，靈動佳芯溫感測試溫度與國外耳溫槍測試結果數據一致，在國內自研自產以及性?xún)r(jià)比上更具優勢！

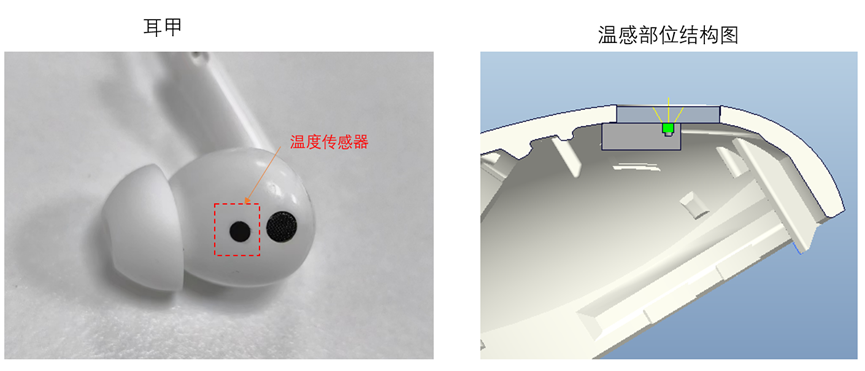

應用案例 TWS耳機溫度傳感器

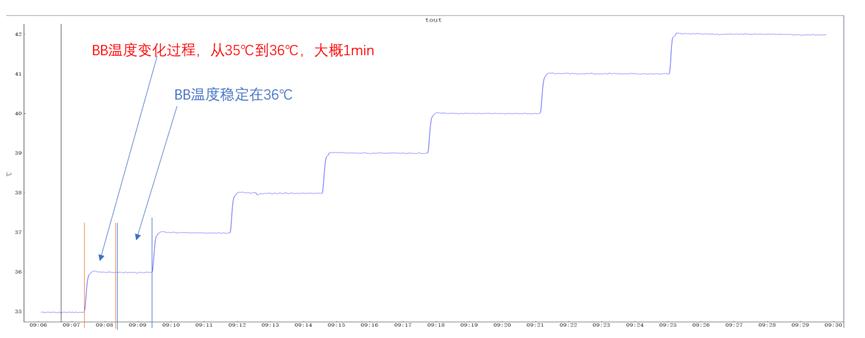

靈動佳芯針對TWS耳機增加溫度傳感器并進行測試。用高精度黑體作為被測物體，測試溫度從35℃到42℃，測試數據顯示，靈動ZT9799能保證測量精度在0.1℃范圍內，達到醫療級別。
應用案例 智能手表溫度傳感器
智能手表越來越普及，在可穿戴產品中，智能手表的佩戴時間相對比較長時間，增加溫度傳感器來檢測人體溫度是比較不錯的產品類別。

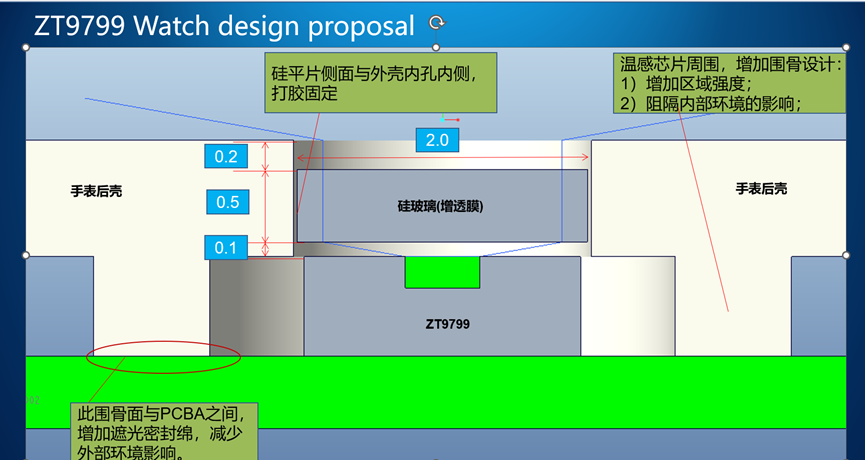

靈動佳芯推出的非接觸式光學溫度傳感器，完美的解決了傳統接觸式溫度傳感器對測溫時長及測溫環境的限制，在智能手表上設計相對簡單（溫感芯片ZT9799 FPC軟板固定在手表內殼上，在手表后殼上用硅平片作為光窗），對佩戴要求沒那么嚴格，只要能保證紅外溫度傳感器能對準手腕皮膚就可以實現精準體溫測溫。
