隨著系統中的Slave設備數量越來越多，主控需要考慮降低通信延時和功耗。有些Slave設備，例如溫度傳感器對于維持系統處于安全運行狀態十分關鍵。申矽凌推出了I3C接口的數字溫度傳感器芯片CT7511, 用于解決復雜系統（例如DDR5 DIMM）的低延時溫度檢測的挑戰。
隨著系統中的Slave設備數量越來越多，主控需要考慮降低通信延時和功耗。有些Slave設備，例如溫度傳感器對于維持系統處于安全運行狀態十分關鍵。申矽凌推出了I3C接口的數字溫度傳感器芯片CT7511, 用于解決復雜系統（例如DDR5 DIMM）的低延時溫度檢測的挑戰。
產品介紹
CT7511是一種高精度溫度傳感器，具有支持帶內中斷（IBI）的I2C/I3C兼容數字接口。CT7511支持JEDEC JESD302-1對B級設備的接口要求，超過了規范的溫度精度要求，實現了更高性能的DDR5內存模塊。CT7511采用緊湊型6球WLCSP封裝，專為高速、高精度和低功耗的熱監測應用而設計。
產品特性
? 支持JEDEC JESD302-1 DDR5 B級溫度傳感器
? 工作溫度范圍寬，溫度精度高：
最大±0.5℃（+75℃至+95℃）
最大±1.0℃（-40℃至+125℃）
? 同時支持I2C和I3C基本模式的二線制串行總線接口
? I3C基本模式下高達12.5MHz的數據傳輸速率
? 帶內中斷（IBI），用于警告具有雙溫度閾值的主機
? 低功耗：
5.3u典型的平均靜態電流
0.7uA典型待機電流
? 小尺寸CSP-6封裝 1.3mm x 0.8mm

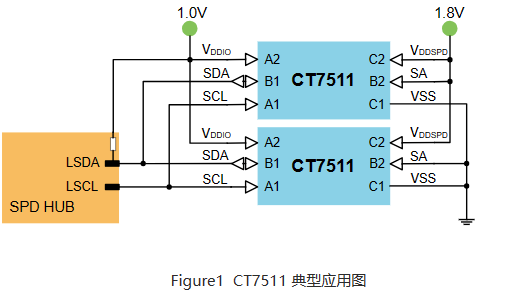

典型應用
產品優勢

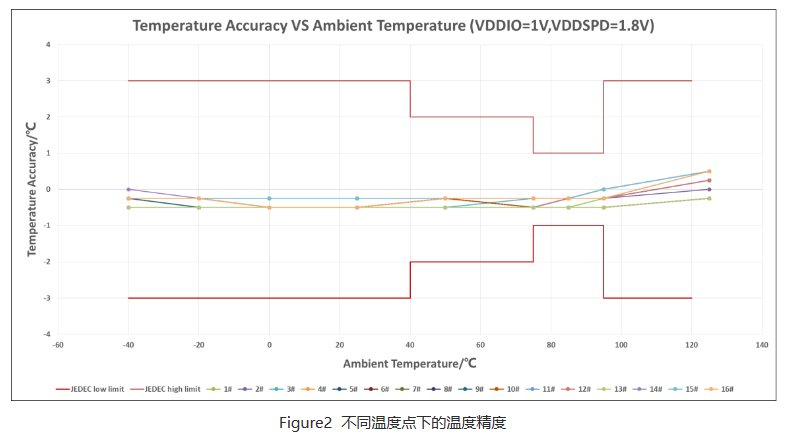

高溫度測量精度
±0.5℃ 最大 (+75℃ 至 +95℃)
±1.0℃ 最大 (-40℃ 至 +125℃)

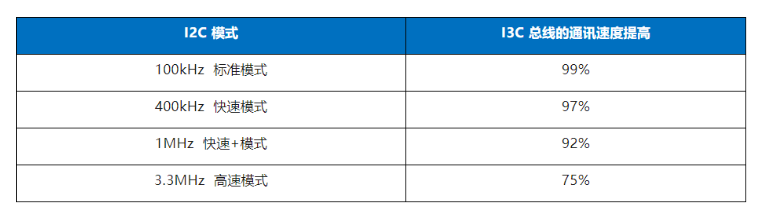

相比于傳統I2C通信，I3C更具速度優勢
降低系統功耗
I2C通訊需要配合外部上拉電阻，Master無論發送邏輯0或邏輯1，上拉電阻都需要從Bus電源上獲取電流。因為Bus總線的電壓和上拉電阻阻值不同，這個電流可能從100uA到幾個mA不等。CT7511的I3C通訊支持push-pull模式，而CT7511在常溫下的典型靜態工作電流是5.3uA。這使得CT7511非常適合電池供電的設備使用。
帶內中斷（In-Band Interrupt）/ 動態地址分配
帶內中斷特性使I3C通訊無需單獨的I/O線用于中斷報警，這讓通訊線路更為簡潔。MCU可以保持低功耗狀態，并依靠CT7511喚醒I3C總線的方式通知MCU有過溫發生。
通過動態地址分配技術，MCU可以通過SETHID Common Command Code指令軟件配置某個CT7511的Slave Address。而I2C設備往往是固定Slave Address或者通過硬件引腳選擇來配置地址。這使得用戶可以不修改硬件，輕松避免總線上設備地址沖突的麻煩。
