多維科技的先進TMR工藝平臺助力消費電子行業拓展應用場景、實現技術路線升級
2024年2月18日消息，專注于隧道磁阻（TMR）技術的磁傳感器制造商江蘇多維科技有限公司（MultiDimension Technology Co., Ltd., MDT）推出了TMR4101高精度磁柵傳感器芯片，適用于攝像頭自動調焦和變焦、微米級位移測量、直線和角度位置測量、磁柵尺和磁編碼器等消費電子和工業應用領域。

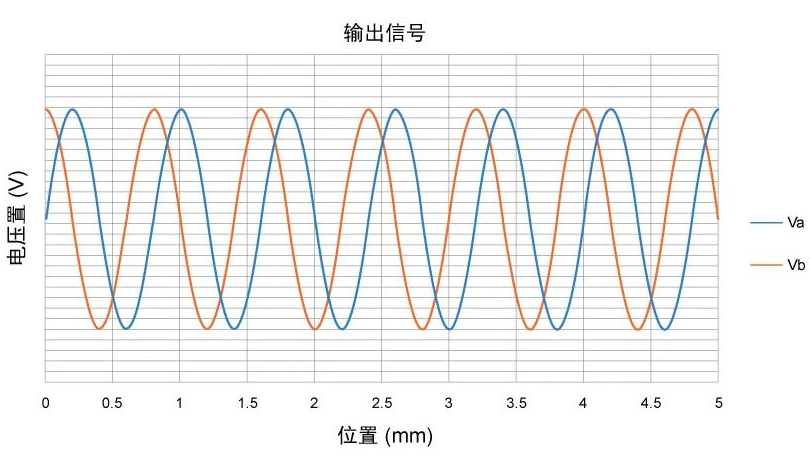

TMR4101典型輸出信號波形
多維科技TMR4101磁柵傳感器芯片與磁極距為0.4mm的多對極磁柵配套使用。當芯片沿著磁柵的長度方向移動時，其內置的兩個推挽式TMR半橋結構分別輸出相位差為90°的正弦和余弦信號，信號的周期與相鄰的一對南北磁極的總長度0.8mm相對應?；赥MR技術優異的高靈敏度和低噪聲特性，TMR4101的正弦和余弦輸出信號可通過模擬前端調理電路和數字信號解算完成對微位移的精準測量，在典型應用場景中可達到微米級的重復定位精度。多維科技先進的8英寸TMR工藝制程，在優化制造成本、提升芯片可靠性的同時，實現了緊湊的超薄型DFN4L(1.32 mm × 0.66 mm × 0.3 mm)封裝，特別適用于以智能手機和平板電腦攝像頭模組為代表的空間尺寸受限、同時需滿足高精度定位要求的消費類應用場景。

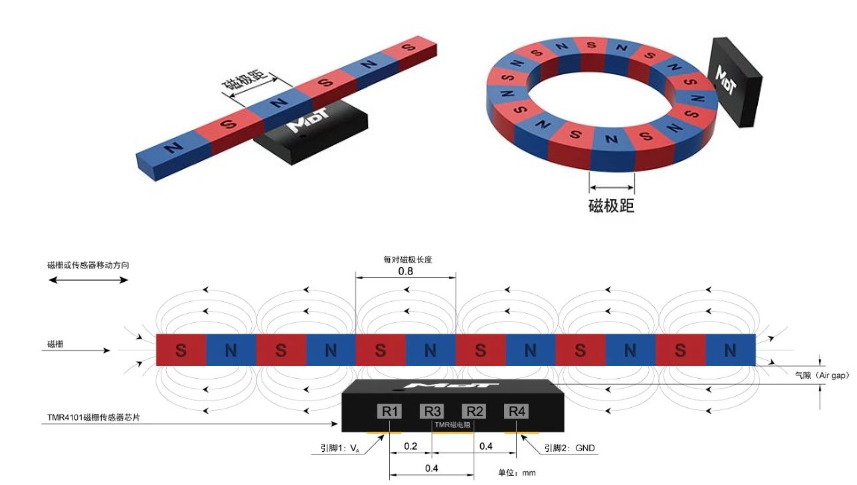

TMR4101與配套磁柵的相對位置示意圖
多維科技提供與TMR4101配套使用的磁極距為0.4mm的多對極磁柵，磁柵的長度和寬度可根據應用場合的需求選配。針對不同的應用場景，多維科技可為客戶定制不同磁極距的磁柵和與之對應的TMR傳感器芯片。
TM4101產品特性
隧道磁阻（TMR）技術
檢測磁柵周期 0.8 mm
高靈敏度
寬工作電壓范圍
允許較大的測量間隙
A、B 相模擬電壓輸出
良好的溫度穩定性
符合 RoHS & REACH

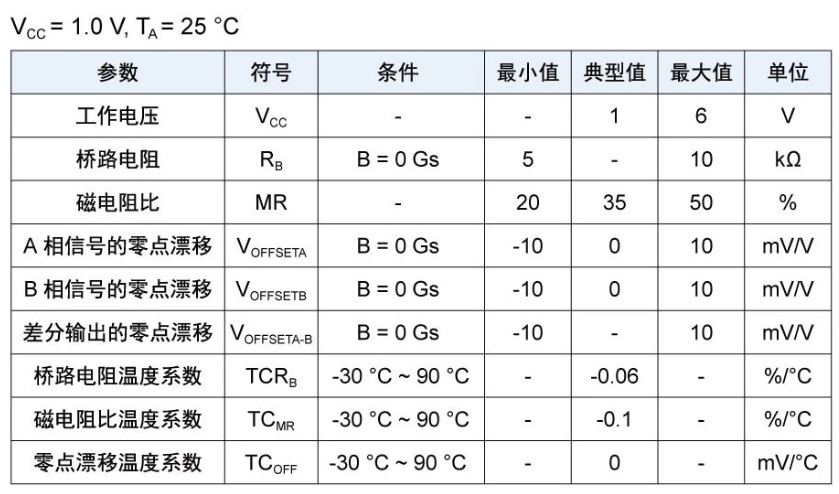

TMR4101芯片性能參數
TMR4101配套磁柵性能參數

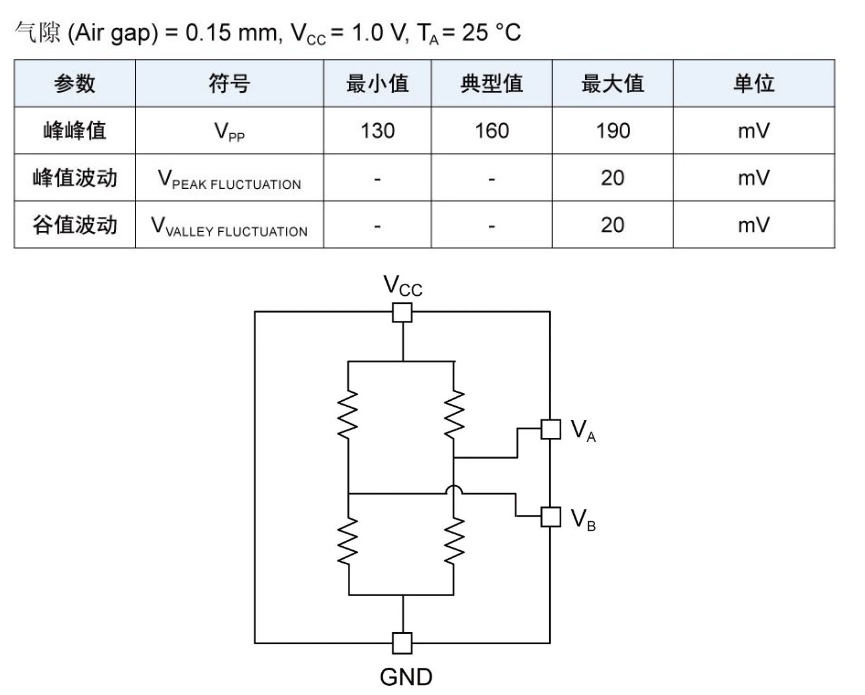

TMR4101芯片內部原理框圖

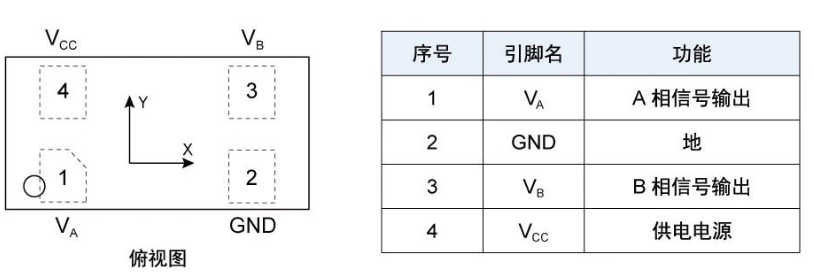

TMR4101引腳定義

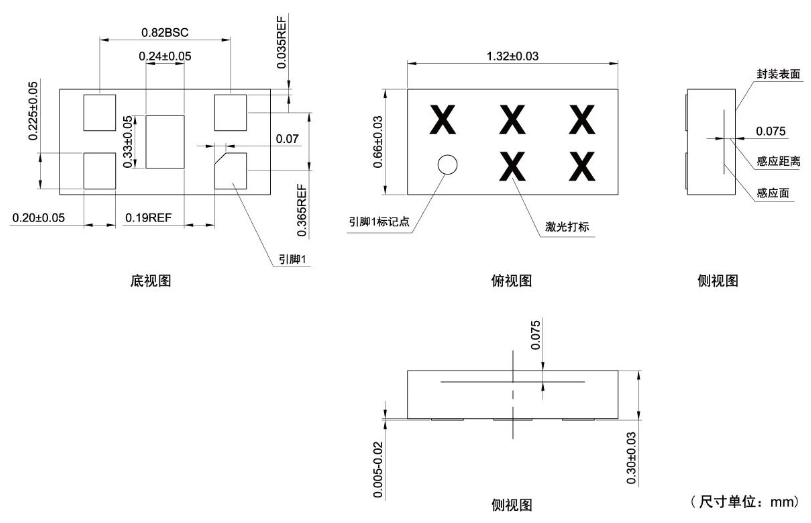

TMR4101封裝圖（DFN4L）
多維科技TMR4101磁柵傳感器芯片與先行發布的TMR3016或TMR3017角度傳感器配合使用，為智能手機攝像頭自動調焦和變焦應用提供了升級的產品方案。多維科技同時為攝像頭光學防抖和智能可穿戴設備規劃了基于TMR技術的全新產品序列。這些新產品將于2024年內全面推向消費電子市場，以TMR技術的低功耗、高頻響、高信噪比特性助力行業合作伙伴實現技術路線的升級換代。
