偲百創(chuàng )（深圳）科技有限公司（Spectron）近日宣布，再次推出基于其專有UltraLAW（蘭姆聲波）技術的全新產品：SPT5502AJ和SPT6535AJ，該系列產品利用其卓越的品質因子和微小尺寸，可為WiFi 7的應用市場客戶提供無與倫比的性能。
自創(chuàng )立起，Spectron就充分意識到5G及其之后的技術趨勢將向更高頻率和更寬帶寬發展，因此Spectron開始開發UltraLAW技術來克服高頻和大帶寬的挑戰。經過三年的專注努力，Spectron解決了材料集成、器件設計、封裝和大規模生產等各方面的難題，依托公司自有的專利技術，成為世界上第一個將蘭姆聲波器件投入商業化利用的公司。實力踐行其創(chuàng )始座右銘，開拓下一代射頻聲學器件！
相較于傳統的聲波技術（如使用厚度方向伸展模式的FBARs等傳統聲波技術），UltraLAW技術采用全新的聲波和振動模式，即蘭姆聲波模式。該技術提供了一個新的平臺，可以在不侵犯已有知識產權的情況下生成新的設計和IP。
蘭姆聲波是一大類的體聲波，其在RF頻率下的聲速比表面聲波和FBAR振動模式的聲速更高。因此，可以將其擴展到更高的頻率。通過使用正確的材料堆疊，蘭姆聲波還可以實現大型機電耦合，從而超越其他RF聲學技術的最佳性能。然而，在過去的20年中，該技術的商業化利用仍然面臨許多的挑戰。眾所周知，采用一種從未投入商業利用的全新聲波模式需要率先創(chuàng )新，而不是復制已經發明的東西。然而未知的因素總是令人望而生畏，且由于需要更豐富的專業的聲學技術知識，許多公司會(huì )選擇避免采用此類技術。但是，對于Spectron來說并非如此。Spectron擁有世界著名的專家，他們在過去20年中引領著蘭姆聲波研究。經過三年堅持和持續對LAW器件研發和量產的投入，Spectron采用公司自有技術設計、定制制造過程，最終成功推出高性能的UltraLAW器件，并且量產良率表現十分優異。
此次新發布的SPT5502AJ和SPT6535AJ結合SPT2442（基于GSAW的2.4 GHz WiFi 1109尺寸濾波器），可為WiFi 7應用提供一體式解決方案, 完整支持WiFi 7的所有特性，覆蓋2.4GHz、5GHz、6GHz三大頻段，支持高頻多連接并發技術 (MLO)、4096QAM高階調制技術，峰值傳輸速度可達5.8 Gbit/s，比前代提升60％。這些產品均可以與國際和國內提供的WiFi SOC及FEM產品搭配使用，用以簡化客戶開發并降低工程成本。Spectron專有的UltraLAW產品線專注于3-8 GHz高頻范圍內, 具有大帶寬(FBW 4%-25%)、低插損、陡峭滾降的高性能濾波器。該產品線的前兩款產品：SPT5250和SPT5662已經量產并出貨客戶。
此次發布的WiFi 5.5 GHz和WiFi 6.5 GHz濾波器產品目前已經正式進入量產階段，兩顆物料封裝尺寸為1.8mm x 1.6mm x 0.6mm ，封裝符合國際一線公司產品的管腳定義，可以滿足完全替代和客戶PCBA兼容設計的需求。此外，依托Spectron完全自主設計能力，也可以為客戶提供定制化和多元化方案。

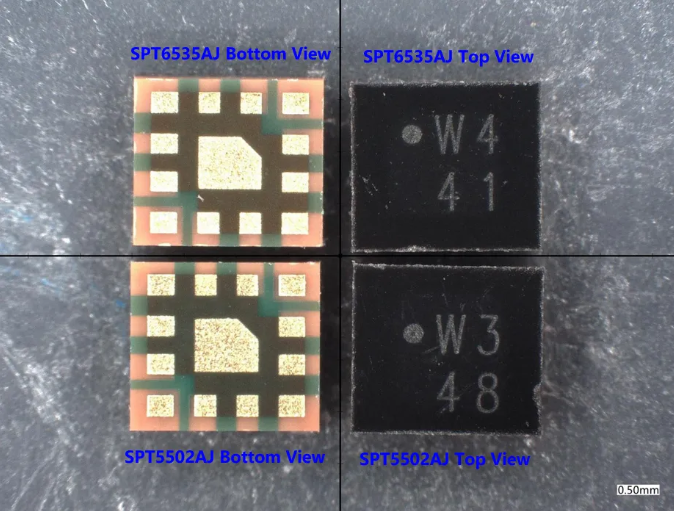

SPT5502AJ & SPT6535AJ 1816 產品實物圖
Science Technology

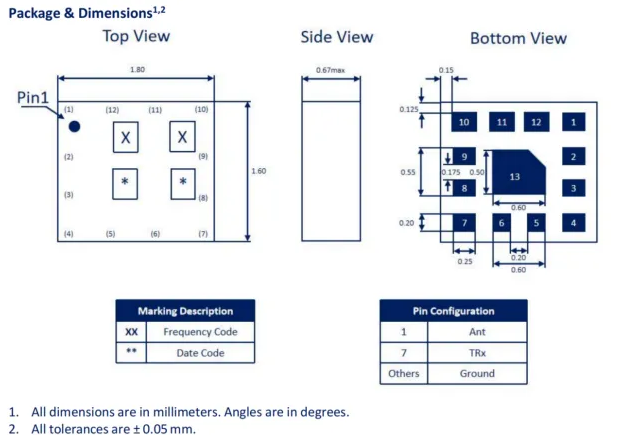

SPT5502AJ & SPT6535AJ 1816尺寸管腳分布圖
在電性能上，此次發布的SPT5502AJ和SPT6535AJ的中心頻率分別為5502 MHz和6535 MHz，兩款濾波器的性能指標可以媲美國際已量產競品，產品不僅具備優異的插入損耗，同時還有絕佳的帶外抑制，從而可以更好的滿足客戶WiFi 7 MLO應用上苛刻的共存抑制需求。
SPT5502AJ性能描述:

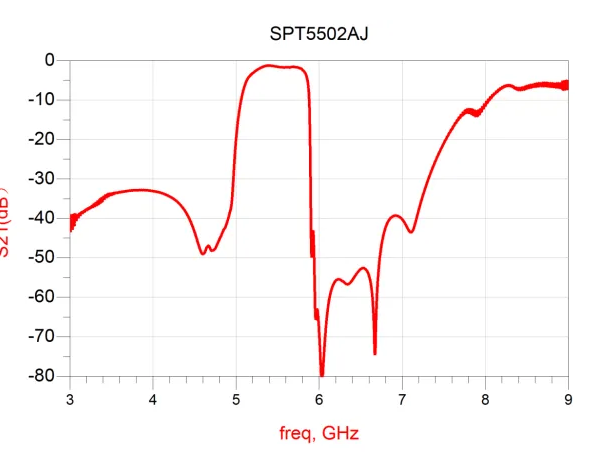

SPT5502AJ實測結果

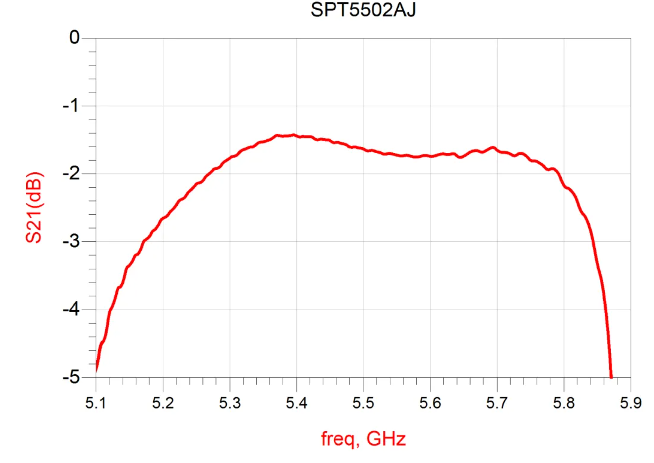

SPT5502AJ帶內插損（5170 MHz-5835 MHz）
SPT5502AJ對N79頻段(4400MHz-5000MHz)的>20dB抑制
適用于CPE/WiFi 7 產品的共存訴求

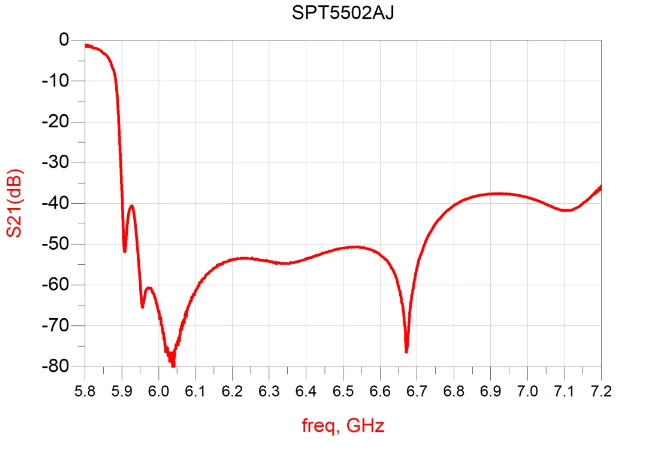

SPT5502AJ對UNII5-8 頻段(5945MHz-7125MHz)的抑制
SPT6535AJ性能描述:

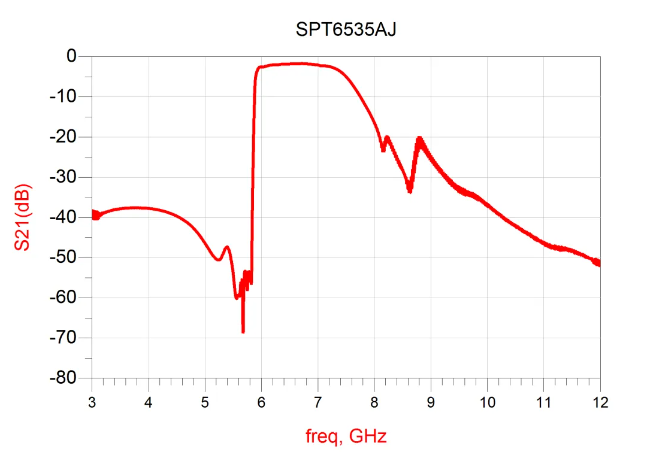

SPT6535AJ實測結果
SPT6535AJ帶內插損（5945 MHz-7125MHz）

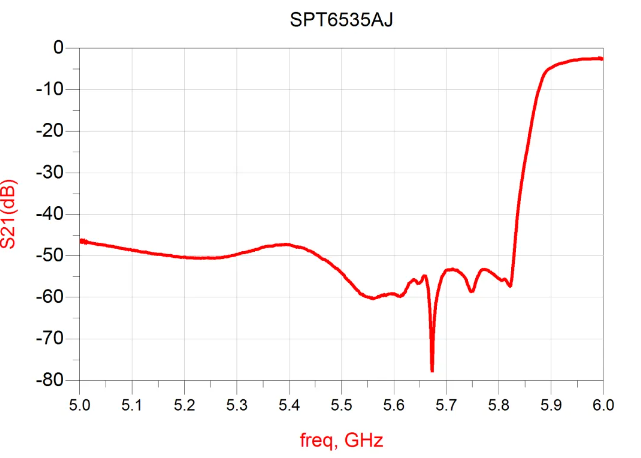

SPT6535AJ對UNII1-3頻段(5170MHz-5835MHz)的抑制
5500 MHz -5830 MHz超過50dB 的抑制

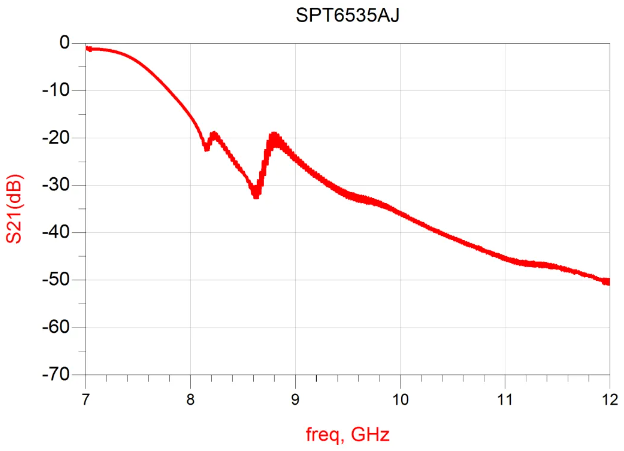

SPT6535AJ對UNII8以上頻段(7125MHz-12000MHz)的抑制
此外，SPT5502AJ和SPT6535AJ系列共存濾波器參考設計將與802.11ax WiFi無線電標準的2 x 2和4 x 4多入多出（MU-MIMO）架構兼容。值得一提的是，對于WiFi 2.4 GHz / WiFi 5.5 GHz / WiFi 6.5 GHz三頻架構的終端設備，2 x 2 MU-MIMO 一般需要6個濾波器，4 x 4 MU-MIMO則需要至多12個濾波器。
針對高頻段的WiFi應用領域，Spectron未來還將持續開發和豐富WiFi 6、WiFi 6E、WiFi 7的產品組合，以及能夠賦能客戶共用天線的Multiplexer方案，以更低的BOM成本和應用成本來覆蓋3 GHz以上的超大帶寬應用。

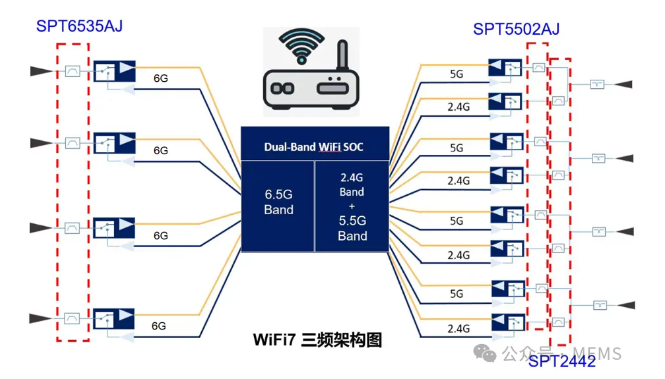

WiFi7三頻架構框圖
