近日，2024年國際微波會(huì )議（IMS 2024，全稱為：2024 IEEE International Microwave Symposium）在美國華盛頓哥倫比亞特區舉辦。IEEE IMS是國際微波領域的全球著名學術會(huì )議，今年在微波聲學方向僅收錄5篇Oral論文，其中中國科學技術大學左成杰教授課題組的1篇論文成功入選。
圖1 參會(huì )人員在IMS 2024做口頭報告
在現代無線通信技術的發展過程中，隨著數據傳輸需求的大幅增加，毫米波頻段因其具有大帶寬和高數據速率的優勢而受到廣泛關注。國際標準化組織3GPP針對5G NR分配了兩個頻率區間：410 MHz至7.125 GHz的FR1，以及24.25 GHz至71.0 GHz的FR2（毫米波頻段）。毫米波技術在5G及未來6G通信中扮演著重要角色，尤其在24.25 GHz以上的FR2頻段，能有效緩解當前7 GHz以下的擁擠狀態，提升通信系統的性能和效率，并且在實現超高速網絡(luò )連接和支持新興的物聯網（IoT）應用中也顯示出無可比擬的潛力。
現有的主流聲表面波（SAW）及體聲波（BAW）濾波器技術主要用于FR1頻段，然而受到光刻精度、材料本身機電耦合系數等因素的制約，很難用于具有高頻率、大帶寬需求的毫米波頻段。因此，為了開發能在毫米波頻段高效工作的聲學器件，實現我國在通信技術領域基礎元器件和核心芯片技術的自主可控，中國科學技術大學左成杰教授課題組針對毫米波通信領域的戰略需求開展了基于鈮酸鋰薄膜反對稱模態聲波器件的相關研究。
當前，提高毫米波頻段（> 24.25 GHz）聲波諧振器的性能存在很大的挑戰，頻率提升帶來的損耗增加使得諧振器難以實現高Q值，從而使得優值（FoM = Q·k2）難以提升。為了解決上述問題，該課題組前期實現了基于鈮酸鋰一階反對稱（A1）蘭姆波模態（Kai Yang, et al., IEEE Electron Device Letters, vol. 45, no.2, 2024）和三階反對稱（A3）蘭姆波模態（Fuhong Lin, et al., IMS 2023, pp. 895-898, 2023）諧振器，并提出了鰭形錨裝（Fin-Mounted）器件結構以增強器件穩定性并提高器件性能。

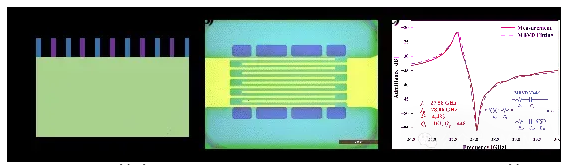

圖2（a）器件結構示意圖；（b）器件實物圖；（c）器件測試導納曲線
同時，左成杰教授課題組基于Y128°切向鈮酸鋰壓電薄膜中的五階反對稱（A5）蘭姆波模態，通過對電極占空比（DF, Duty Factor）的最優化設計，成功制備出具有高品質因數、高機電耦合系數的毫米波聲波諧振器。該研究在Fin-Mounted器件結構的基礎上設計了多種具有不同電極寬度（W?）及電極間距（Wg）的諧振器，通過將電極占空比由1/5提升至1/3，諧振器機電耦合系數（k2）可實現接近60%的提升，同時品質因數也實現了超過40%的提升。最終的測試結果表明，電極寬度為2微米、電極間距為4微米（DF=1/3）的諧振器在27.58 GHz的工作頻率下，實現了4.4%的機電耦合系數（k2）和448的品質因數（Q值），從而實現了優秀的器件優值（FoM = Q·k2=19.7），這是當前已報道工作在該頻率下的最大諧振器優值。研究成果以“A Fin-Mounted A5-Mode Lithium Niobate Resonator at 27.58 GHz with k2 of 4.4%, Qp of 448, and FoM of 19.7”為題在IMS 2024上做口頭報告，中國科學技術大學碩士生方紀明為論文第一作者、左成杰教授為論文通訊作者。
該項研究工作得到了國家自然科學基金、國家重點研發計劃、安徽省高校協同創(chuàng )新項目、中國科學技術大學原創(chuàng )探索類項目的資助，也得到了中國科大信息科學技術學院、中國科大微納研究與制造中心、中國科大先進技術研究院、集成電路科學與技術安徽省重點實驗室、中國科學院無線光電通信重點實驗室的支持。
