電感器是工業控制、電源系統等領域重要的儲能元件，電感器的選擇對于電源轉換效率和設備的功率性能至關重要。為滿足高功率密度方案設計需求及復雜的工作環境應用需求，電感器在工業控制、電源系統等領域除了需要具備大電流、低損耗、低溫升、高轉換效率等電氣特性外，還要求具備小尺寸、抗電磁干擾性能強、高可靠性等特征。
一、產品概述

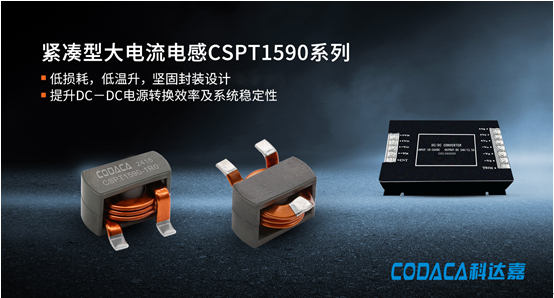

為滿足大功率DC-DC轉換器、負載點電源(POL)等領域高功率密度方案設計需求，科達嘉電子最新推出緊湊型大電流電感CSPT1590系列。電感器采用扁平線繞組設計，具有極低的直流電阻；采用寬溫低功耗磁芯材料，可有效降低電感在電壓轉換中的磁芯損耗，實現低溫升、高效率；產品具備優異的溫度穩定性，工作溫度-40℃ ～ +125℃，適用于復雜工作環境。
CSPT1590系列電感值范圍0.30至1.50μH，DCR范圍0.72至1.18 mΩ，飽和電流17.00至50.00A。
1、優異的直流偏置能力，能承受更大的沖擊電流
CSPT1590采用寬溫低功耗磁芯材料，具備優秀的直流偏置能力，出色的抗飽和能力，可以承受更大的沖擊電流，確保轉換器轉換效率。
2、低直流損耗，可承載更大的持續工作電流
采用扁平線作為繞組，有效增加了磁芯窗口利用率，DCR明顯降低，有效降低了電感的直流損耗，提升轉換效率。
3、堅固封裝設計，抗振動性能強
CSPT1590采用極為堅固的封裝設計，3端子結構。通過增加焊接面積有效提升產品抗振動能力，同時減少電感器封裝高度。
4、磁屏蔽結構，抗電磁干擾性能強
CSPT1590系列采用磁屏蔽結構，具有極強的抗電磁干擾能力。
5、緊湊型設計，有效節省安裝空間

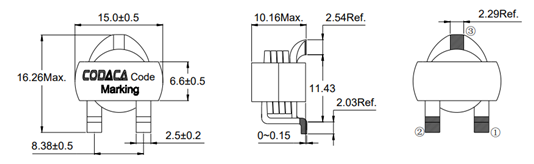

CSPT1590系列采用緊湊型設計，產品尺寸15.00 * 16.26 * 10.16 mm，有效節省安裝空間，滿足DC-DC轉換器等小型化方案設計需求。
二、電氣特性

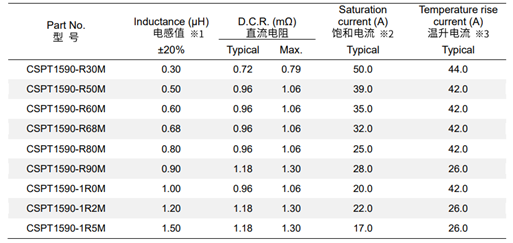

規格參數：

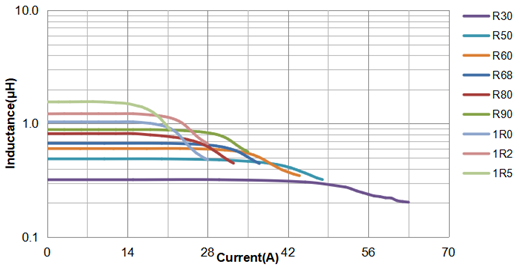

飽和電流曲線：

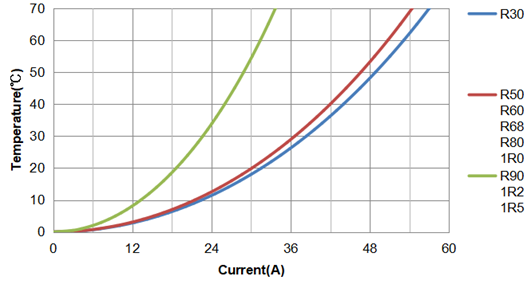

溫升電流曲線：
三、應用領域
CSPT1590系列可廣泛應用于大功率電源DC-DC轉換器、負載點電源(POL)、電壓調節模塊（VRM）、瞬變電壓抑制器(VRD)、輸出扼流圈和其他高功率DC-DC轉換應用。
四、環保標準
產品符合RoHS，REACH，無鹵等環保要求。
五、生產情況
產品已批量生產，交期4-6周。
如需了解詳情或申請樣品，請訪問科達嘉官網。
