隨著信息技術產業的快速發展，電子產品呈現多功能、集成化和小型化趨勢，各類終端市場，如新能源汽車、光伏儲能、AI服務器等對電源輸出功率的要求也不斷提升，對高功率密度DC-DC轉換器提出了更高要求。在汽車領域，隨著新能源汽車市場的不斷擴大和技術的不斷進步，為了節約電動汽車的整車空間，DC-DC轉換器需具備體積小、重量輕的特點，同時為了實現更高的能源利用率和整車安全，還需要DC-DC轉換器具備高效率、高功率密度、高可靠性和高安全性等特點。
功率電感作為汽車DC-DC轉換器的重要磁性元件，在汽車車燈、域控制器、數字功放、BMS等系統中廣泛應用。隨著汽車電子對 DC-DC 轉換器提出了更高功率密度，更高轉換效率的需求，功率電感也需要具備更高的飽和電流，更低的直流損耗和更強的抗干擾能力，并能在高溫、高頻等工作環境下保持電流和電壓的穩定性。而電感器的磁芯材料、線圈繞組、外觀和結構設計、產品尺寸等，都關系到電感器的損耗和效率。
一、產品概述
為助力汽車領域DC-DC轉換器高效率、高功率密度實現，科達嘉電子推出了車規級一體成型電感VSEB系列。VSEB系列采用低損耗合金粉末及一體成型工藝壓鑄而成，具有低損耗、高效率、應用頻率寬等特點；優異的軟飽和特性，可承受高峰值電流而不飽和；符合AEC-Q200標準，工作溫度-40℃ ～ +125℃，在高頻高溫環境下保持良好的電流穩定性；磁屏蔽結構設計，抗電磁干擾能力強，可有效遏制EMI產生的電場和磁場。

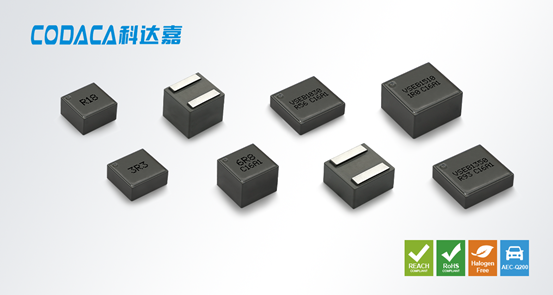

VSEB系列電感器目前開發了10多個產品系列，尺寸包括0630/0730/0770/0880/1030/1060/1090/1350/1508/1510，電感值范圍0.16～3.00μH，飽和電流7.50～120 A，溫升電流6.50～46.0 A。
【申請樣品】
如果客戶需要更小的04、05尺寸，可選用科達嘉同類產品VSEB-H系列，如VSEB0430H、VSEB0530H?？七_嘉豐富的車規級一體成型電感型號，滿足客戶多樣化需求。
二、產品特點
1、低損耗合金粉磁芯，更高的飽和電流
電感器的電氣特性主要由軟磁材料和線圈繞組及生產工藝決定?？七_嘉VSEB系列電感采用低損耗合金粉末壓鑄而成，具有優異的直流偏置能力，出色的抗飽和能力，可以處理瞬間高峰值電流而不飽和，飽和電流最高可達120A。
2、低直流損耗，承載更大的持續工作電流
VSEB系列電感采用扁平線繞組，有效增加了磁芯窗口利用率，DCR得到明顯降低，有效降低了功率電感的直流損耗，提升轉換效率，降低DC-DC轉換器的發熱量。
3、緊湊型設計，滿足高密度安裝需求
● VSEB系列電感采用輕薄型設計，有效節省PCB安裝空間，為客戶提供多種尺寸選擇。
● 底部電極，線圈與電極一體化，提高了產品的可靠性。另外，底部電極產品尺寸更小，能降低整體封裝尺寸，提高貼裝密度。
4、磁屏蔽結構，抗干擾能力強
采用一體成型磁屏蔽結構設計，有效降低電磁干擾，同時也降低轉換器噪聲。
5、符合AEC-Q200標準，高可靠性能
VSEB系列符合AEC-Q200測試標準，通過各項可靠性測試。
工作溫度：-40℃ ～ +125℃；
產品具有很強的抗機械沖擊和抗振動性能，高可靠性。

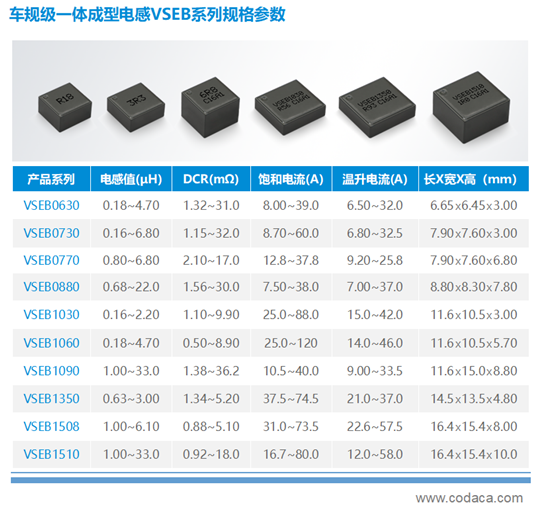

表一：車規級一體成型電感VSEB系列電氣特性、產品尺寸
三、產品應用
科達嘉車規級一體成型電感VSEB系列因其卓越的電氣性能，豐富的產品尺寸和規格型號，被廣泛應用于汽車DC-DC轉換器、汽車車燈、汽車BMS系統、汽車域控制器、車載數字功放、水泵/油泵、EPS系統等，助力DC-DC轉換器效率提升。
四、環保標準
產品符合RoHS、REACH、無鹵等環保要求。
五、生產情況
產品已批量生產，交期4-6周。
如您需要樣品或了解更多詳情，可以訪問科達嘉官網或與我們的銷售人員聯系。
