近日，中國計量大學光學與電子科技學院沈常宇教授課題組研究出一種基于量子點石墨烯傾斜光纖光柵的高靈敏濕度傳感器，并成功應用于非接觸式人體感知，研究成果以High recovery speed optical humidity sensing enabled with GQD for non-contact finger distance detection為題發表在Sensors and Actuators: B. Chemical（中科院一區）上。
非接觸式傳感廣泛應用于自動化、醫療保健和安防等各個領域。對于飛速發展的仿人機器人領域，開發非接觸式手指距離感知是一項具有廣闊應用前景的研究重點。常見的非接觸式感知傳感器包括紅外傳感器、超聲波傳感器、電容式觸摸傳感器和濕度傳感器。這些傳感器可以檢測物體的存在、距離、溫度、位置和觸感，并提供及時的響應和反饋。水占人體重量的60%以上，通過蒸發形成環繞人體的自然濕度場。因此，對這一濕度場進行測量可以間接地獲取有關手指運動和定位的數據，是進行非接觸式檢測的關鍵方法。
傳統濕度傳感器的響應時間較慢，且通常用于宏觀環境下的濕度變化檢測，難以在微小尺度上進行快速、精準的濕度場測量，存在局限性。團隊提出了一種快速響應光學濕度傳感器用于非接觸式感知。通過在氧化石墨烯（GO）上接枝賴氨酸對傳統石墨烯材料進行改性，制備了量子點石墨烯（GQD）膠體懸浮液。這種改性不僅提高了水溶性，從而增強了碳基材料與光纖之間的附著力，還增強了GO的親水性，進而增加了GQD的折射率變化。通過光驅動沉積法在TFBG上均勻鍍上GQD濕度敏感膜。當TFBG暴露在不同的濕度環境中時，其包層模式的強度會(huì )因GQD折射率的變化而改變，通過對人體濕度場進行測量，可以間接地獲取有關手指運動和定位的數據。圖1顯示了GQD的合成機制、材料表征，TFBG的傳感機制，以及濕度檢測裝置示意圖。圖2為該傳感器不同濕度下的響應曲線及其靈敏度分析結果。圖3為傳感器響應時間測試與穩定性測試結果。圖4為傳感器非接觸式手指距離檢測示意圖與檢測結果。

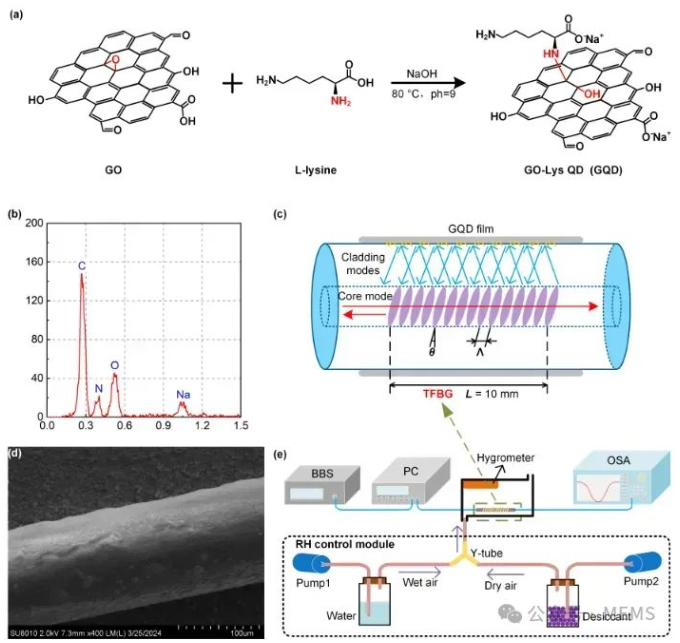

圖1 (a) GQD的合成過程；(b) GQD的EDS；(c) 濕度傳感器的結構；(d) TFBG表面的掃描電鏡；(e) 濕度檢測的實驗裝置。

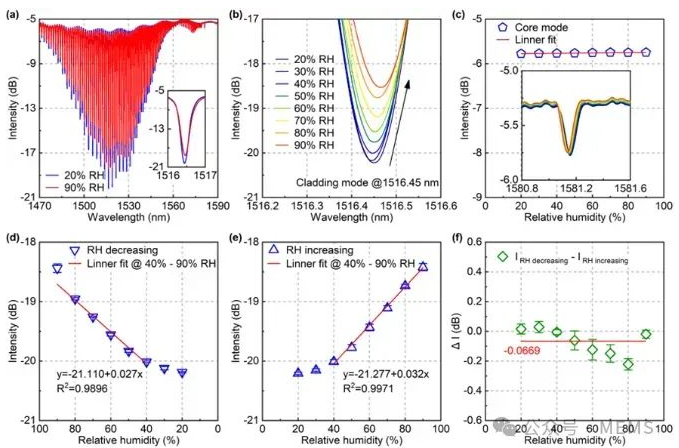

圖2 (a) 相對濕度固定為20%和90%時，GQD涂層TFBG的透射光譜；(b) 不同相對濕度與1516.45 nm處包層模式強度的關系；(c) (d) 相對濕度減小和 (e) 相對濕度增大時1516.45 nm處的核心模式、包層模式強度的線性擬合；(f) 相對濕度增大和減小時，1516.45 nm處諧振波長的強度差。

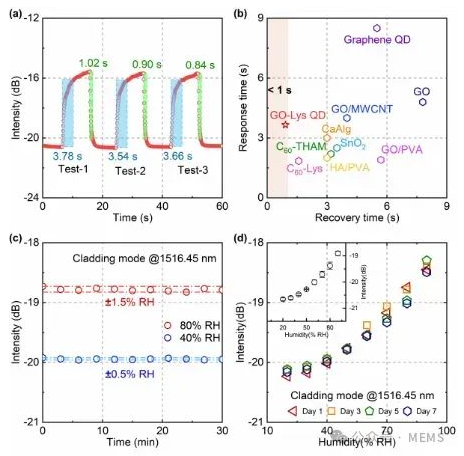

圖3 (a) 響應時間測試；(b) 不同材料涂層光纖傳感器的響應時間和恢復時間比較；(c) 兩種固定相對濕度水平（40%和80%）下的穩定性測試結果；(d) 一周穩定性測試中1516.45 nm共振波長的強度。
圖4 (a) 非接觸式手指距離檢測示意圖；(b) GQD涂層TFBG對非接觸式手指距離檢測的響應。
該研究提出的濕度傳感技術，能夠在不接觸物體的情況下，通過測量人體自然濕度場的微小變化，實現對手指位置和運動的高靈敏度檢測。在非接觸傳感實驗中，該傳感器能準確檢測到六種不同的手指運動狀態，尤其是對于接近、懸停和遠離等運動狀態給出較好的快速響應，該傳感器有望用于人工智能領域的人機交互非接觸控制。
該論文第一作者為研究生石宇飛，通訊作者為沈常宇，共同通訊作者為高峰和周俊。團隊近年來在光纖生化傳感方面做了大量研究工作，并進一步將這些傳感器應用于人機交互領域包括非接觸式感知（Optics Letters, 49 (15), 4258-4261(2024)）、高靈敏核酸檢測（Biosensors and Bioelectronics 242 (2023) 115719）、重金屬檢測（Sensors & Actuators: B. Chemical 393 (2023) 134247）等領域。這些工作得到國家自然科學基金（12274386）、國家重點研發計劃（2021YFF0600203）、中國計量大學基礎研究基金（2023YW74）等資助。
