近日，上海理工大學材料與化學學院王丁團隊在MEMS氣體傳感領域取得重要進展，相關研究成果以“Ultrafast and Parts-per-Billion-Level MEMS Gas Sensors by Hetero Interface Engineering of 2D/2D Cu-TCPP@ZnIn2S4 with Enriched Surface Sulfur Vacancies”為題在國際著名期刊Nano Letters上發表。
該研究以購自廈門海恩邁科技有限公司的微懸臂梁氣敏測試系統作為測試平臺，實時監測三乙胺（TEA）分子在2D/2D Cu-TCPP@ZnIn2S4復合敏感材料上吸附所引起的頻率變化，輸出動態響應曲線。同時利用該系統的熱力學動力學分析功能，進一步測量得到吸附焓變、活化能等參數，以指導敏感材料的設計合成與優化、以及增敏機理探究等。
背景介紹
三乙胺（TEA）是一種的揮發性有機化合物（VOC），在工業生產中常作為極性溶劑、聚合物抑制劑、防腐劑和染料合成劑等被廣泛應用。但是，TEA具有強烈的氨氣味和潛在毒性，當TEA的濃度超過10 ppm時會(huì )對人體健康產生嚴重影響，長期暴露于TEA環境中時將對呼吸系統、中樞神經系統、循環系統和肝臟等造成嚴重損傷，甚至危及生命。因此，精確監測日常環境中的TEA濃度，評估室內空氣質量，對于保護人體健康至關重要。
目前，TEA傳感器主要采用色譜法、電化學法和光譜法等，但這些方法存在所需設備昂貴、或實驗程序復雜等不足；半導體型氣體傳感器則工作溫度高、功耗較大、穩定性和壽命較差，檢測范圍局限于ppm量級。相比之下，諧振式微懸臂梁微機電系統（MEMS）氣體傳感器因其工作原理簡單、靈敏度高等優點，能夠在室溫下將物理量轉換為頻率信號實現對目標氣體的監測，在氣體吸附、傳感以及材料熱力學和動力學參數分析等領域被廣泛應用。
在以往的研究中，石墨烯、金屬有機框架（MOF）、金屬氧化物和金屬硫化物等氣敏材料用于諧振式微懸臂梁MEMS氣體傳感器檢測NH3、甲苯、NO和甲醛等氣體已取得一些進展，但關于TEA傳感的研究鮮有報道。因此，本項研究合理設計一種新型復合敏感材料，用于構建高性能的TEA氣體傳感器，實現日常環境中TEA的快速高效識別、維護公眾安全具有重要意義。
本文亮點
在本研究中，首次成功合成了一種新型的2D/2D Cu-TCPP@ZnIn2S4復合材料，以Cu-TCPP MOF作為核心襯底材料，在其表面生長了具有{0001}晶面取向的2D超薄ZnIn2S4納米片?；诰哂胸S富的硫空位的2D/2D Cu-TCPP@ZnIn2S4復合敏感材料所構建的氣體傳感器對TEA表現出優越的敏感性能：在室溫下對ppb量級的TEA表現出超高的靈敏度（1.5 Hz@50 ppb和2.3 Hz@100 ppb）和快速的響應能力（9 s@500 ppb），以及良好的抗濕性、選擇性和長期穩定性。同時，結合一系列原位表征和密度泛函理論計算，深入闡述了Cu-TCPP@ZnIn2S4傳感器的敏感機制，ZnIn2S4納米片的引入增加了的復合材料的比表面積、提供了豐富的硫空位活性位點，增強了傳感器對TEA的吸附和傳質過程，共同促進了氣敏性能的提升。這一設計為未來氣體傳感器的發展和應用提供了重要的指導價值。
圖文解析

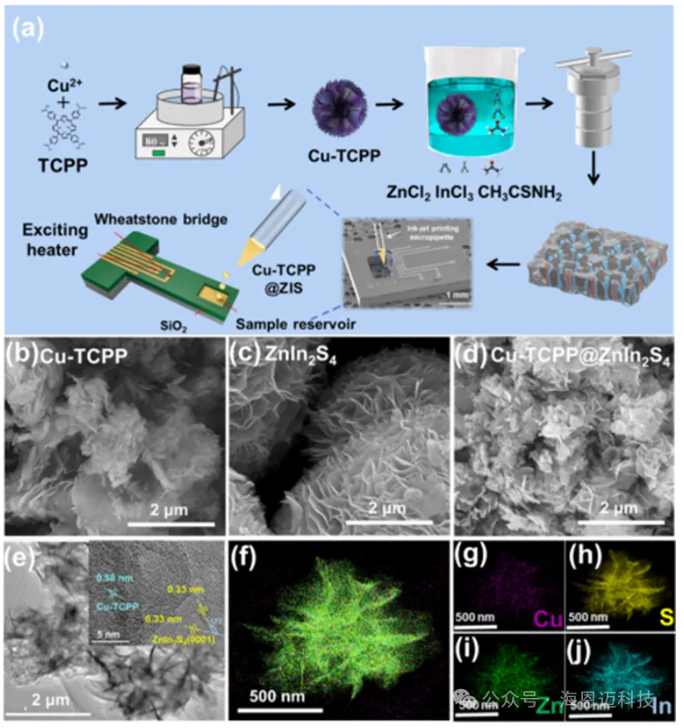

圖1 (a) Cu-TCPP@ZnIn2S4傳感器的制作流程示意圖；(b-d) Cu-TCPP、ZnIn2S4和Cu-TCPP@ZnIn2S4的SEM圖像；(e) Cu-TCPP@ZnIn2S4的TEM和HRTEM圖像；(f-j) Cu-TCPP@ZnIn2S4的STEM-EDS圖像。

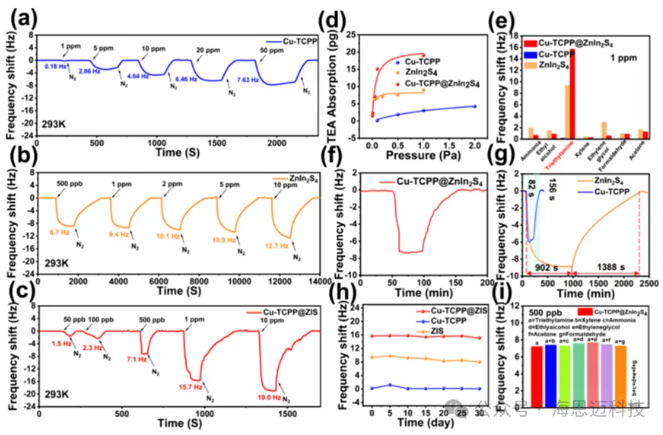

圖2 Cu-TCPP、ZnIn2S4和Cu-TCPP@ZnIn2S4復合材料的氣敏性能結果：(a-c)在293 K下對不同濃度TEA氣體的動態響應曲線；(d) Langmuir響應擬合曲線；(e)選擇性；(f,g)響應/恢復曲線；(h)穩定性；(i)抗干擾性。

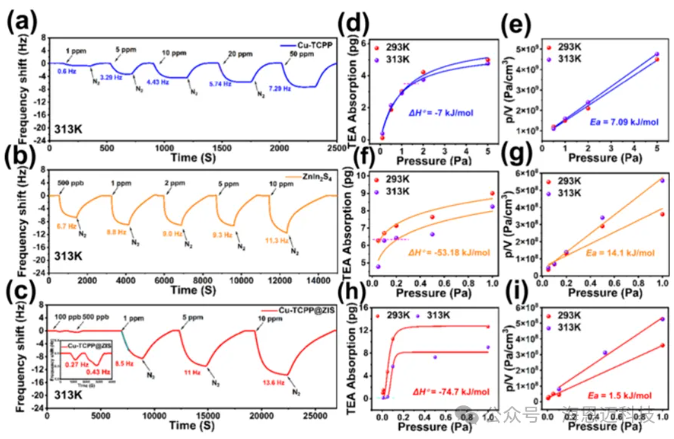

圖3 (a-c) Cu-TCPP納米片、ZnIn2S4納米片和Cu-TCPP@ZnIn2S4復合材料對313 K下不同濃度TEA的動態響應曲線；(d-i) Cu-TCPP、ZnIn2S4和Cu-TCPP@ZnIn2S4復合材料的熱力學和動力學參數提取。
