索尼半導體解決方案公司（下稱SSS）將推出用于車載攝像頭的新款CMOS圖像傳感器“ISX038”。該款產品可通過兩個獨立系統分別輸出RAW圖像※1和YUV圖像※2，水平領先。 本產品搭載自主研發的圖像信號處理器（ISP）※3，能夠分別以獨立的系統處理并輸出高級駕駛輔助系統（ADAS）和自動駕駛系統（AD）對車外環境進行檢測和識別時所需的RAW圖像※2，以及提供給行車記錄儀和AR攝像頭等車載設備使用的YUV圖像※3。 通過擴展單個攝像頭的用途，可以簡化車載攝像系統，節省空間，降低成本，減少功耗。
※1：用于計算機識別的圖像格式。
※2：用于錄制或監視器顯示等滿足駕駛者視覺需求的圖像格式。
※3：圖像信號處理：用于圖像處理的電路。

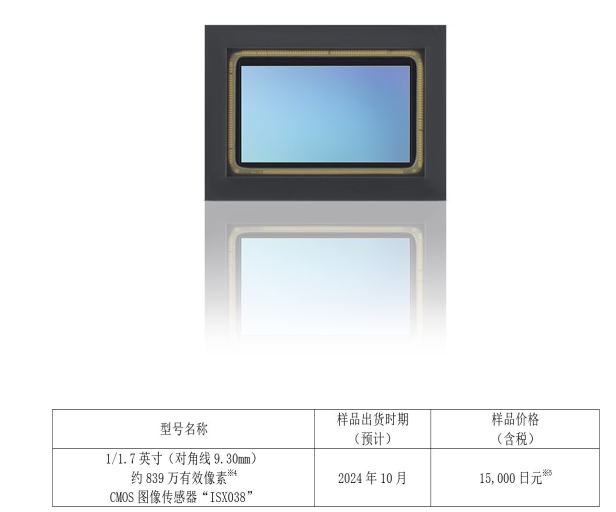

車載攝像頭用CMOS圖像傳感器“ISX038”
※4：基于圖像傳感器有效像素的測定方法。
※5：因數量等因素而異。
隨著高級駕駛輔助系統和自動駕駛系統的不斷升級，以及駕駛員對駕駛體驗的追求，車載攝像頭所承擔的角色也愈加多樣化。然而，車載攝像頭的安裝空間有限，無限制地增加攝像頭的數量比較困難，因此需要擴展單個攝像頭的功能。
作為一款用于車載攝像頭的CMOS圖像傳感器，ISX038可分別通過獨立的系統對RAW圖像※1和YUV圖像※2進行處理和輸出，水平領先。ISX038采用由像素芯片和邏輯芯片（附帶信號處理電路）組成的堆疊式結構，且邏輯芯片上搭載有自主開發的圖像信號處理器（ISP）※5。這樣一來，一個攝像頭即可同時實現兩種功能，不僅可以精準地檢測和識別車外環境，還可以作為車載信息娛樂(lè )設備輔助駕駛員的目視觀察。與使用多個攝像頭或在攝像頭的基礎上使用ISP※5來輸出RAW※1和YUV※2圖像的現有解決方案相比，本產品不僅可以簡化系統，還有助于節省空間、降低成本和功耗。
此外，還可兼容Mobileye公司推出的面向高級駕駛輔助系統（ADAS）/ 自動駕駛（AD）的片上系統（SoC）“EyeQTM6” 。
主要特點

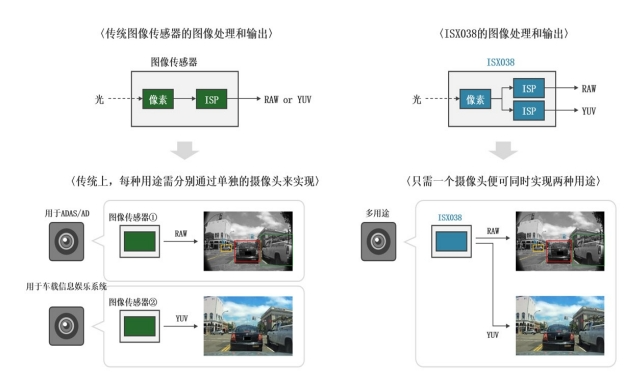

■水平領先，可通過兩個獨立系統處理和輸出RAW※1和YUV圖像※2
ISX038針對RAW圖像和YUV圖像分別設有專用的圖像信號處理器（ISP）※3，可根據具體用途對畫質進行優化，并通過兩個獨立接口分別輸出兩種不同格式的圖像。與使用多個攝像頭或在攝像頭的基礎上使用ISP相比，通過擴展單個攝像頭的功能，可以構建一個省空間、低成本、低功耗的系統。
■在同時啟用HDR功能和LED閃爍抑制功能時，也能實現寬動態范圍
在駕駛狀態下，在隧道出入口等明暗差異較大的環境中，同樣需要準確檢測和識別目標物。由于LED已越來越多地應用于交通設施（例如交通信號燈），這就要求車載攝像頭能夠在HDR拍攝過程中抑制LED的閃爍。本產品采用自主研發的像素結構和曝光方式，提升了飽和照度范圍，在同時使用HDR拍攝和LED閃爍抑制功能時，也能夠實現106dB的寬動態范圍(在動態范圍優先設置時，可達到130dB)。這一設計還有助于減少拍攝移動物體時產生的運動偽影※6。
※6：在HDR模式下拍攝移動物體時產生的噪點。
■與索尼現有產品※7的兼容性
從ADAS/AD的相關用途來看，ISX038與此前多家汽車制造商所采用的索尼現有產品※7相兼容，在通過車載攝像頭收集駕駛數據方面，可兼容現有產品采集的數據。這將有助于汽車制造商及其合作伙伴提升在A(yíng)DAS和AD領域的開發效率。
※7：索尼1/1.7英寸CMOS圖像傳感器“IMX728”（約839萬有效像素）
■滿足車載用途的質量要求
ISX038將在量產前獲得“AEC-Q100”車載應用可靠性測試標準的“2級”認證。此外，還采用了符合“ISO 26262”道路車輛功能安全標準的開發流程，以確保達到車用安全等級“ASIL-B(D)”的要求。提高車載攝像系統的可靠性。

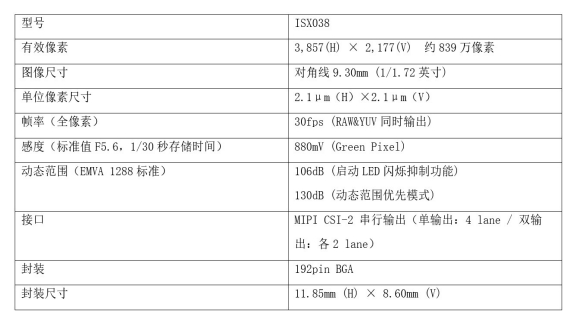

主要規格
