NearStack 100歐姆連接器和電纜組件
來源:Molex莫仕連接器  瀏覽次數:531  發布時間:2024-11-07

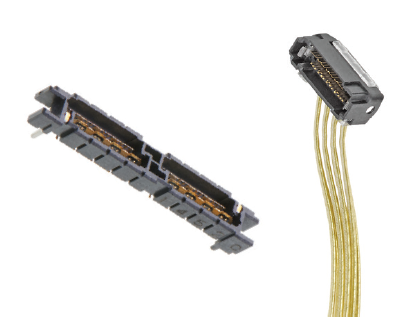

NearStack 100歐姆連接器及電纜組件專為空間受限的電信與數據中心設計,旨在實現速率提升。該組件提供跳線式和I/O BiPass連接,是一種布局緊湊、插配高度低的Near-ASIC布線方案,支持高達56 Gbps PAM-4速率。
3cf1a8c58d5c0cb37d8a11b3d2cb7dad.png一、特色優勢

1.減少高速數據應用場合的插入損耗 差分線對(DP)之間采用雙地結構和無需PCB的線對線直連,提高了56 Gbps PAM-4的電氣性能。

2.優化印刷電路板布局,提高有限空間的使用效率
相鄰信號針0.60毫米的間距,相鄰差分線對2.40毫米的間距。每平方英寸可以容納30至50個差分線對,這種設計能在狹小空間內提供高數據速率傳輸,非常適合100歐姆的網絡(luò )和top-of-rack(TOR)應用場合。

3.能夠以最少的模具投資來增加差分線對數量 所有片式觸點被安置于若干托架內,可從8個差分線對輕松擴展到16個差分線對。

4.為密集排列的設備提供安全連接
內置的雙搭扣結構提供高達 25牛的保持力,而帶有拉帶的強制鎖定結構能將保持力增加到大約 50牛。

5.與印刷電路板牢固連接
鍍錫不銹鋼焊腳通過浸膏處理,確保插頭與印刷電路板的穩固連接。

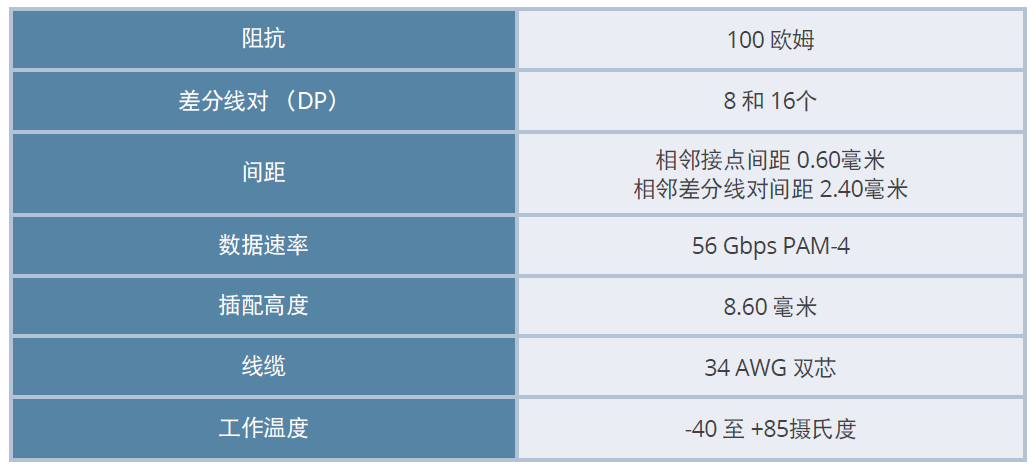

19177f1f3972f7b4b29a3e724e5b8ac8.png二、規格參數 參考信息 包裝: 卷帶包裝
設計計量單位:毫米 是否符合RoHS標準:是
是否無鹵素:是
電氣參數
電壓(最大值):29.9伏RMS
電流(最大值):每對額定電流 0.25安培
阻抗:100 歐姆
接觸電阻(最大值):30 毫歐姆 絕緣耐壓:300伏RMS
絕緣電阻:10 兆歐
信號連續性:無大于 1 微秒的中斷
機械參數
間距:0.60毫米(表面貼裝接點之間)、2.40毫米(差分線對之間)
插配高度:8.70毫米
電路板上占用面積:8.40 x 17.50毫米
出線角度:45 度角
鎖定方式:雙側搭扣 引腳數:32 或 64 個引腳(8 或 16 個 差分線對) 對配力(最大值):2牛 拔脫力:25牛 可插拔次數(最小值):100 次
物理參數
塑殼:LCP UL 94 V-0,黑色 接點材料:銅
電鍍:接點部位 — 0.76微米選擇性鍍金表面貼裝焊尾部位 — 0.05微米選擇性鍍金,底層整體鍍鎳1.27微米
工作溫度:-40 至 +85攝氏度
