長光辰芯發布高速背照式全局快門CMOS圖像傳感器-GSPRINT5514BSI。該產品基于先進的背照式工藝打造，具備GSPRINT系列的高速、低噪聲、高動態范圍等優異特性，助力3C電子、半導體、SMT等諸多行業的應用升級。
低噪聲、高靈敏度，助力工業應用全面升級
CMOS圖像傳感器的靈敏度主要由三個因素決定，分別為像素尺寸、讀出噪聲以及量子效率。在以往的工業全局快門高速產品中，三者往往很難兼容。GSPRINR5514BSI作為一款高速全局快門產品，將上述三個參數進行優化提升，以適應最新的工業檢測的需求。

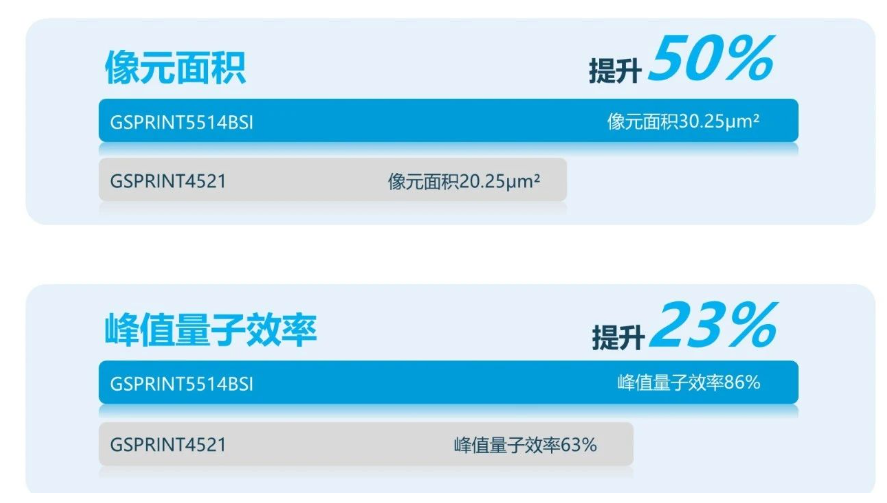

GSPRINT5514BSI采用了5.5μm的大像素設計，有效分辨率為4608(H) x 3072(V)，相比較同等光學尺寸的已有GSPRINT系列產品，像元面積提升了50%。同時得益于先進的電荷域全局快門像素設計，使得其讀出噪聲在全速模式下小于2e-, 其讀出噪聲水平直接媲美科學級GSENSE系列產品。另外，GSPRINT5514BSI采用了先進的背照式生產工藝，使得其峰值量子效率可達86%，和同等光學尺寸的GSPRINT系列前照式產品相比，量子效率提升23%。以上三點性能的提升，極大提升了芯片的響應靈敏度，以降低在工業場景下的光源強度，減少光污染。
紫外、可見光、近紅外，拓展行業新應用
GSPRINT5514BSI不僅在可見光譜段具有較高的峰值量子效率，同時兼顧了芯片在紫外以及近紅外的響應。芯片區分帶有微透鏡和不帶微透鏡的兩個版本，不帶微透鏡的版本芯片，其在200-300nm之間，平均量子效率達到20%。對于帶微透鏡的芯片，兼顧了可見光和近紅外的應用，在800nm波長下，量子效率達到40%以上。GSPRINT5514BSI寬譜段響應的特性，使其可以適配更多的工業場景以及拓展更多的應用，如工業透明材料檢測，運動捕捉等。

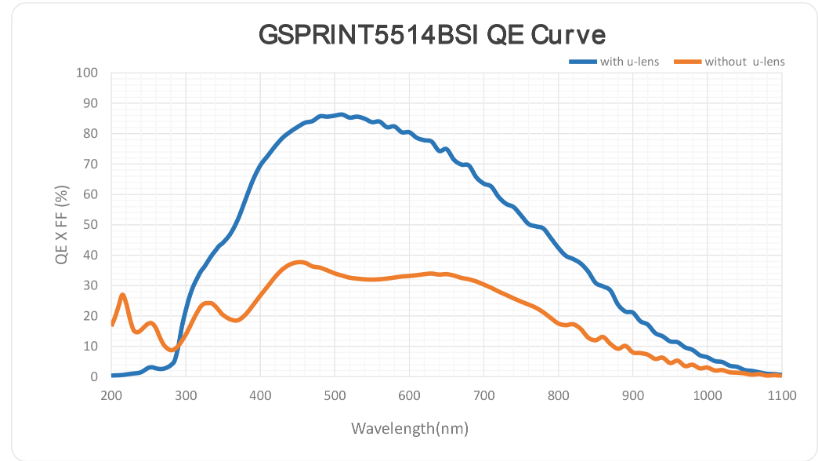

GSPRINT5514BSI QE曲線
高速、高動態，提升檢測精度和效率
GSPRINT5514BSI繼承了GSPRINT系列高幀頻、高動態的特性。該產品支持12bit和10bit ADC輸出，其幀頻分別為350fps和670fps，最高數據率達到94.84Gbps，完美匹配目前市場上最先進的100GiGE相機接口。同時，為解決某些行業面臨的高反射物體成像的問題，GSPRINT5514BSI分別支持雙增益HDR（Dual Gain HDR）和多斜率HDR（Multiple-slope HDR）兩種模式。在雙增益HDR模式下其動態范圍最高可達77.5dB。GSPRINT5514BSI的以上特性，也使其成為3D AOI、SPI等結構光工業方案以及高速攝影領域的理想選擇。
更高兼容度，用戶更友好
GSPRINT5514BSI采用454 pins 陶瓷μPGA封裝，封裝尺寸為42.00mm x 38.00mm，且管腳與GSPRINT4510、GSPRINT4521兼容，更加方便老用戶的開發集成。芯片提供黑白和彩色兩個版本。
