針對5G/6G 新的應用場景需求，頻岢近期推出系列化高性能基站濾波器，能滿足高功率和小型化的雙重需求。如圖1移動通信基站示意圖所示，蜂窩基站作為移動通信中的重要單元，是移動設備相互通訊的連接點，也是互聯網的接口設備。
圖 1移動通信基站示意圖
新的蜂窩基站要求小體積、低功率，因此微小型的皮基站（pRRU）應運而生，而皮基站中射頻前端的核心器件之一是濾波器，其對通信質量至關重要。針對此類應用場景，頻岢推出的系列化基站濾波器，如表1基站端濾波器所示。

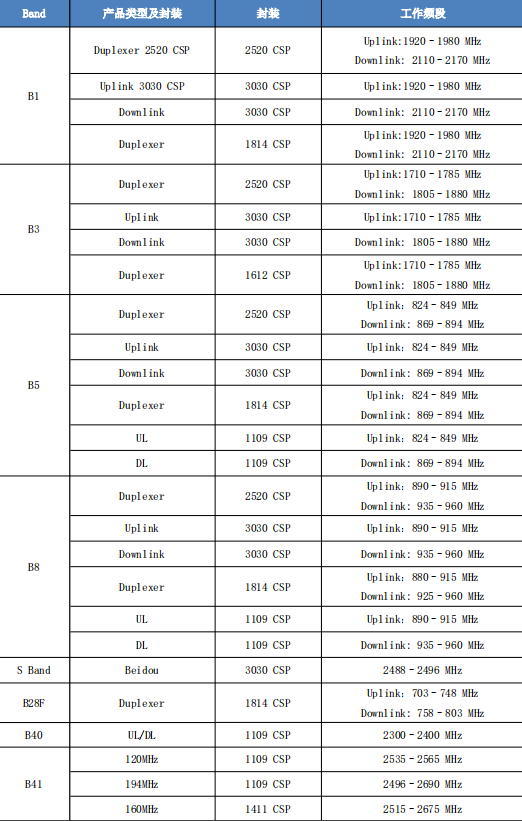

表 1 基站端濾波器列表
Band8 upLink濾波器
應用于基站端的Band 8 uplink濾波器，采用3030封裝，標準尺寸為3mm×3mm，最大高度為0.65mm。工作頻率為890～915 MHz，具有損耗低、選擇性高、交叉點925MHz抑制高、遠端抑制優等特點，該濾波器為50歐姆標準輸入輸出，不需要外部匹配，同時滿足基站端高可靠性要求。該產品和競品產品相比，具備交叉點抑制高，功率容量高的性能優勢，同時滿足基站側高可靠性的要求。

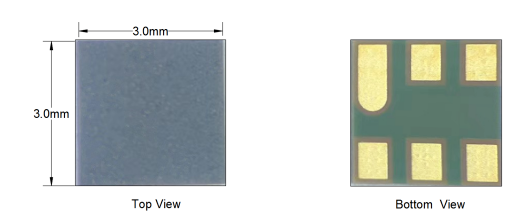

圖 2 Band 8 uplink濾波器外形圖

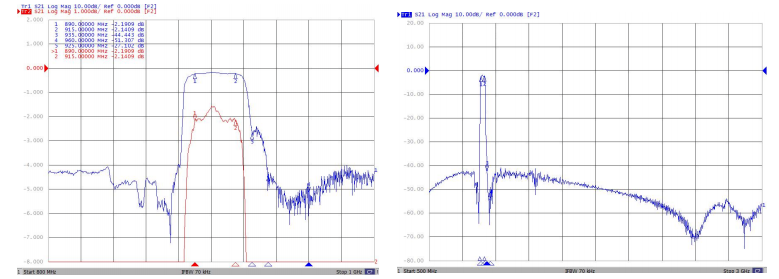

圖 3 Band8 uplink濾波器測試性能
Band 2 uplink
應用于基站端的Band 2 uplink濾波器，頻岢采用了更小封裝（1109尺寸），標準尺寸為1.1mm×0.9mm，最大高度為0.6mm。工作頻率為1850～1910 MHz，具有損耗低、選擇性高、交叉點1920MHz抑制高、遠端抑制優等特點，該濾波器為50歐姆標準輸入輸出，不需要外部匹配，同時滿足基站端高可靠性要求。該產品和競品產品相比，具備交叉點抑制高的性能優勢，同時滿足基站側高可靠性的要求。

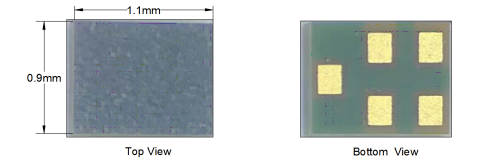

圖 4 Band 2 uplink濾波器外形圖

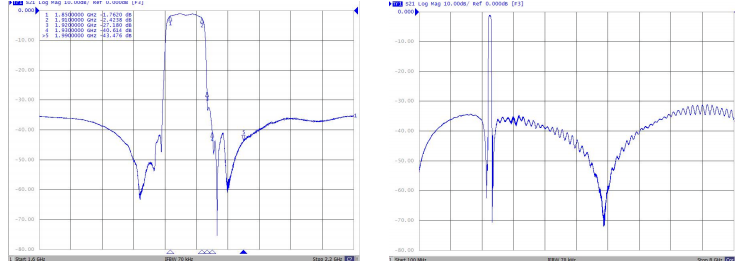

圖 5 Band 2 uplink濾波器測試性能 Band 3 Duplexer
在基站端雙工器領域，頻岢本次推出了更小封裝尺寸的Band 3雙工器（采用1612封裝），標準尺寸為1.6mm×1.2mm，最大高度為0.6mm。工作頻率為1710～1785 MHz和1805～1880 MHz，具有損耗低、隔離度高等特點，交叉點1795MHz抑制高達34dB，該產品的功率耐受性達到33dBm。該產品和競品相比，具備交叉點抑制高、功率容量高的性能優勢，同時滿足基站側高可靠性的要求。
圖 6 Band 3 雙工器外形圖

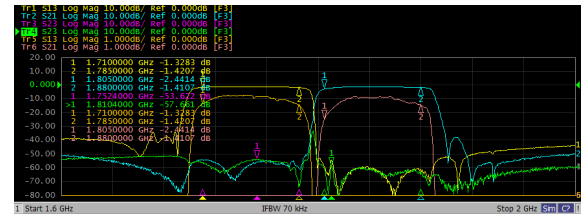

圖 7 Band 3 雙工器外形圖
頻岢目前已自主完成基站端主流頻段濾波器產品開發，重點頻段已實現高質量高標準批量交付。未來將進一步完善基站濾波器產品隊列，持續加大研發投入，突破技術瓶頸，推出更多具有自主知識產權的高性能射頻濾波器產品，滿足市場日益增長的需求。
頻岢將繼續深耕射頻前端市場、聚焦濾波器賽道、不斷擴大業務版圖、同時提升品牌影響力、助力移動通訊事業的發展。
