石墨烯等二維材料不僅厚度極薄，而且靈敏度極高。因此，研究人員多年來一直在努力開發利用其特性的高靈敏度生物傳感器。例如，基于石墨烯的場效應晶體管（GFET）可以記錄分子與原子薄層相互作用時所引起的最微小的電子特性變化。然而，迄今為止，這種材料的超敏感性阻礙了這一想法的實際應用。
德國耶拿大學（Friedrich Schiller University Jena）的科學家們開發出了一種克服這一障礙的方法，有望為變革診斷技術鋪平道路。他們的研究成果已經以“Ultrasensitive Detection of Chemokines in Clinical Samples with Graphene-Based Field-Effect Transistors”為題發表在A(yíng)dvanced Materials期刊上。
與其它生物傳感器一樣，基于石墨烯的生物傳感器也需要功能化的表面，以使只有特定分子才能附著在該表面。例如，如果要從血液或唾液樣本中檢測特定的生物標記物，就必須在傳感器表面涂上相應的對應物，即所謂的捕獲分子。
“問題在于如果直接對石墨烯進行功能化處理，其電子結構會(huì )發生不利的變化?！币么髮W(xué)Andrey Turchanin教授解釋稱，“那時石墨烯就不再是石墨烯了，我們真正想要利用的獨特電子特性也就不復存在了?！痹谶@種情況下，構建高靈敏度生物傳感器的重要參數，例如電荷載流子的遷移率，會(huì )受到非常大的影響。
為此，Andrey Turchanin教授及其團隊開發了一種基于范德華（vdW）異質結構的GFET傳感器，這種異質結構由單層石墨烯與分子厚度≈1 nm的碳納米膜（CNM）層疊而成。為了在實際患者樣本中實現生物標記物檢測的特異性和可靠性，傳感器功能化中加入了非天然l構型的生物穩定適體和親水性聚乙二醇，以避免非特異性吸附。
通過分子中間層實現功能化
Andrey Turchanin教授團隊與來自產業界、科研以及醫學領域的合作伙伴一起，開發出了一種對石墨烯進行功能化且不干擾其特性的方法。Andrey Turchanin教授解釋說：“我們在石墨烯上應用了一層分子碳納米膜，它和石墨烯一樣薄，只有約1 nm。這個中間層是介電的，也就是說它不導電?！?/p>
這兩種成分通過所謂的范德華力相互連接，形成了一種異質結構，能夠在不影響石墨烯電子特性的情況下對其進行功能化。

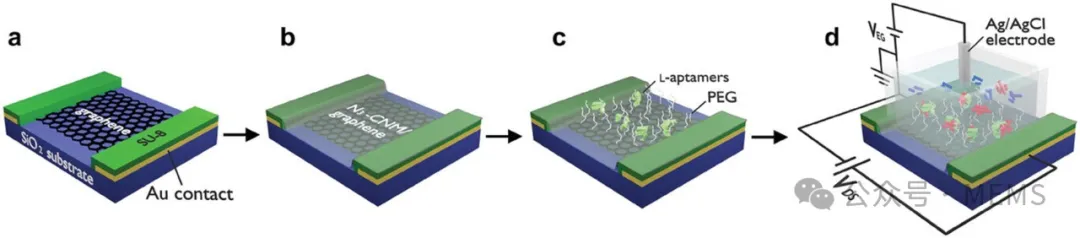

該研究所提出的L-AP/PEG-CNM GFET傳感器的制造步驟示意圖
這是因為化學活性官能團可以不受干擾地應用于分子中間層，在分子中間層上可以附著任何數量的不同捕獲分子。當所需的對應分子附著時，它們會(huì )將電場傳輸到石墨烯上，從而改變這種材料的電信號，而不會(huì )影響其特性。
復雜臨床樣本的研究
為捕獲分子，研究人員在分子中間層的化學活性官能團上裝載了人工制造的適體，這種適體可以非常有針對性地結合特定分子。他們還在碳納米膜上添加了一層聚乙二醇（一種常用于醫藥領域的合成聚合物）蛋白排斥層進行功能化。這能防止一些不想要的東西附著在表面上。這樣，就能在復雜的生物樣本中找到所需要的生物標記物。
通過這一實驗裝置，研究人員成功地檢測到了趨化因子——一類在人體免疫系統中發揮重要作用的蛋白，由于它們具有誘導附近反應細胞定向趨化的能力，因而命名為趨化細胞因子，由此，可以在疾病診斷中作為生物標志物發揮重要作用。
Andrey Turchanin說：“得益于與荷蘭一家醫學實驗室的合作，我們在這些實驗中使用了真實患者的鼻拭子樣本。更重要的是，我們開發的石墨烯傳感器不只可以發現一種生物標志物，而是數百種?！?/p>

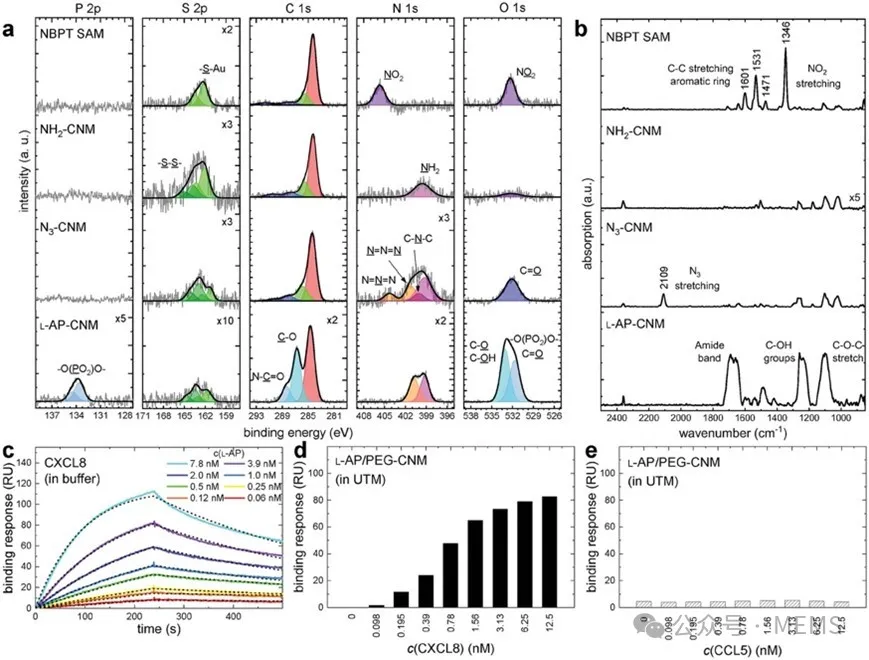

通過互補光譜技術表征L-AP/PEG-CNM GFET傳感器及其功能性能
更靈敏、更快速、更經濟
Andrey Turchanin說：“這項研究成果可能對未來的診斷技術具有開創(chuàng )性意義，因為我們已經掃除了石墨烯生物傳感器開發道路上的一大障礙，這種傳感器比目前臨床應用領域使用的任何傳感器都要高效得多。它的靈敏度要高得多，速度也快得多，五分鐘左右就能得到結果，而且如果大量生產，成本效益也很高?！?/p>
其測量原理是純電學原理，電流的變化本身代表了是否發現所尋找的生物標志物。因此，這種生物傳感器可以很容易地與即時診斷設備相結合，融入日常臨床實踐。Turchanin說：“通過我們的手機甚至都有可能做到這一點?！?/p>
