二硒化鉑（PtSe?）作為過渡金屬二硫族化合物（TMDs）的成員具有高的載流子遷移率和0-1.2 eV的層間可調帶隙，其憑借獨特的電子結構和優異的電學特性，在短波紅外（SWIR）光探測方面展現出巨大的潛力。二維PtSe?薄膜通常與輕摻雜襯底結合形成pn異質結，然而在低溫下小管式爐內合成的薄膜晶體質量較差（多晶態），且基于pn結構器件的響應速度因弱的界面電場、長的載流子渡越時間和嚴重的缺陷復合而難以進一步的提升。已報道的pn PtSe? 二維（2D）/三維（3D）異質結構的響應時間和帶寬通常分別只有~10-100 μs和~10-80 kHz，這極大地限制了其商業價值。
閩南師范大學柯少穎教授與中國科學院上海技術物理研究所王振研究員、云南大學王茺研究員的合作團隊采用熱輔助轉換法（TAC）在大管徑石英管式爐內（內徑9 cm）成功合成高質量結晶取向單一的PtSe?薄膜，并首次制備出了基于PtSe?/n?-Si/n?-Si PIN結構的寬帶高速紅外探測器。相關研究成果以“High-Speed Broadband PtSe2/Si 2D-3D Pin Photodetector with a Lightly n-Doped Si Interlayer Based on Single-Oriented PtSe2”為題，發表在ACS Photonics期刊上。
研究人員采用TAC獲得PtSe?薄膜，其中Pt薄膜的硒化是在距離反應室底部的特定高度完成行的。圖1展示了在不同硒化高度合成的未完全硒化PtSe?薄膜的拉曼光譜。通過調控樣品的放置高度、硒化溫度以及載氣流量，最終在上溫區為350 ℃，下溫區為560 ℃，氬氣流量為100 sccm，放置高度為16.5 mm的條件下獲得了高質量的PtSe?薄膜。在大管徑石英腔體內熱場和氣場的共同控制下，被載氣輸運至下溫區的Se蒸氣濃度較低，有利于硒化過程緩慢進行，并伴隨結晶過程中成核量的降低，最終合成具有單一取向的PtSe?薄膜。另外，圖1中還顯示了PtSe?薄膜的透射電子顯微鏡（TEM），表現出首先在Pt薄膜上形成硒化物成核點，然后PtSe?從成核點向外生長。

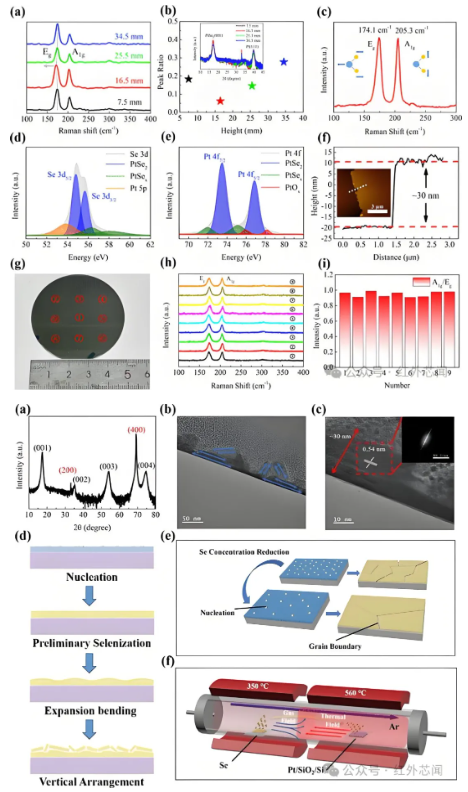

圖1 高質量單一取向PtSe?薄膜的表征
為了確認PtSe?的摻雜類型，研究人員將PtSe?轉移到SiO?/Si襯底上，制造了通道長度100 nm、寬度500 nm的簡單場效應晶體管（FET）。FET的輸出曲線和傳輸曲線顯示了PtSe?的弱p型（如圖2b和圖2c）。圖2a為PtSe?/n?-Si/n?-Si PIN光電探測器的結構，其中n?-Si層用作光吸收層，光生載流子在電場下漂移并形成電流。圖2d為異質結的能帶圖。同時圖2表明該器件具有出色的可重復性和穩定性。隨后研究人員對PtSe?/n?-Si/n?-Si PIN光電探測器的光電性能進行了測試，相關結果如圖3所示。PtSe?/Si異質結在1100 nm以上波段的光吸收明顯提升，同時由于暗電流低，該器件表現出良好的短波紅外光探測能力。

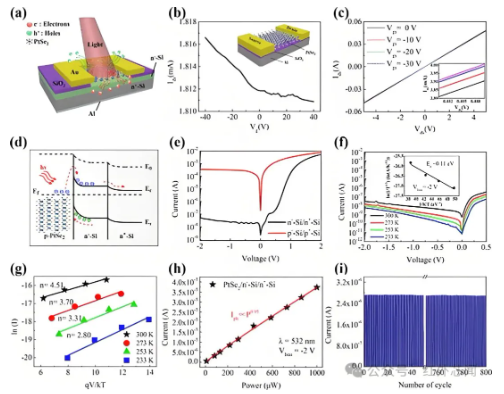

圖2 PtSe?/n?-Si/n?-Si PIN器件結構及性能表征

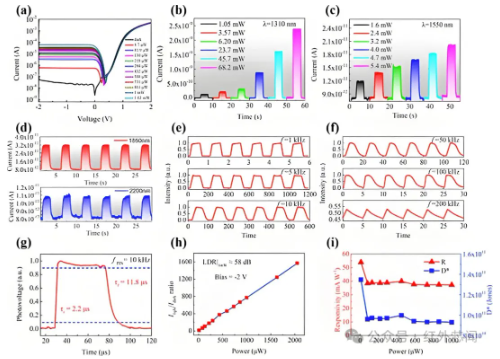

圖3 PtSe?/n?-Si/n?-Si PIN器件光電性能測試
相比之下，PtSe?/n?-Si pn光電探測器是通過將PtSe?薄膜直接轉移到n?-Si襯底來制備。圖4a繪制了pn和PIN器件的暗電流，具有兩種結構的器件都表現出～10?的高整流比。研究人員還對兩種器件做了深入對比，相關對比結果如圖4所示，可以看出，具有PIN結構的光電探測器在紅外探測方面的能力更佳。
圖4 PIN與pn器件光電性能對比
最后，研究人員進一步研究了PtSe?/n?-Si/n?-Si PIN光電探測器的紅外成像能力。圖5a顯示了成像測量示意圖，圖5b至圖5e分別顯示了在1310 nm、1550 nm、1850 nm和2200 nm照明下器件的光電流映射圖像，證明了PIN器件的短波紅外探測能力。
圖5 PIN光電探測器紅外成像結果
綜上所述，這項研究通過TAC方法在大直徑腔體中制備單取向PtSe?薄膜，并首次制備出了基于PtSe?/n?-Si/n?-Si PIN結構的高速寬帶紅外光電探測器。與傳統的基于2D/3D pn異質結的光電探測器相比，基于PIN結構的器件具有更快的響應速度和更顯著的紅外探測能力。由于引入了高質量的PtSe?薄膜，該PIN器件可達～125 kHz的3 dB頻率、2.2/11.8 μs的零偏置響應速度，該器件高整流比～10?。在532 nm光照、?2 V偏置下，該器件還表現出出色的光電特性，最大響應度為53.9 mA W?1，特異性探測率為1.35 × 1011 Jones。此外，由于PtSe?的短波紅外強吸收，在1310 nm、1550 nm、1850 nm和2200 nm波長處表現出明顯的光響應，表明該器件在紅外圖像傳感領域的潛力。更重要的是，這項工作中的PIN結構本質上是將特定材料作為吸收層集成到PtSe?/Si異質結中，為構建基于2D/3D異質結構的高性能光電探測器和推動與硅基微電子技術兼容的下一代超快寬帶光電傳感器的開發提供了指導。
