2024年12月2日,長光辰芯(Gpixel)重磅發布兩款高速、高靈敏度、背照式CMOS TDI圖像傳感器——GLT5008BSI/GLT5016BSI。此兩款產品采用更優化的設計,具有更高的行頻、更高量子效率,更好的片上集成度,更加匹配半導體晶圓檢測、FPD檢測、高通量基因測序、生物熒光成像等行業的應用需求。
8K/16K背照式 CMOS TDI 圖像傳感器
1M Hz高行頻,更高數據吞吐量
助力高端儀器產業升級
GLT5008BSI和GLT5016BSI基于相同的架構進行設計,采用5um的電荷域TDI像素設計,片上集成兩個譜段,積分級數分別為256級+32級。GLT5008BSI有效分辨率為8208像素,支持10bit和12bit ADC輸出,最高行頻分別可達1M Hz和500k Hz。GLT5016BSI有效分辨率為16416像素,其最高行頻可達到500k Hz。兩款產品最高輸出數據率分別為86.4Gbps 和103.7Gbps, 均可采用100GiGE相機接口進行數據傳輸。兩款產品均面向下一代更高通量、更高檢出率的基因測序、半導體檢測、屏幕檢測等應用而開發,助力高端儀器裝備行業產業升級。
更低讀出噪聲,更高靈敏度
為弱光成像提供解決方案
在高速成像中,往往積分時間都較短,在單位時間內捕捉到的信號有限,導致最終圖像信噪比較差,無法滿足用戶在弱光下的需求,因此TDI圖像傳感器也成為了此類應用場景的理想解決方案。
GLT5008BSI/GLT5016BSI通過采用片上256級TDI積分設計進行信號累積,提升靈敏度。另外兩款產品均采用了低噪聲的像素設計和電路設計,其最小讀出噪聲低于7.7e-,最高動態范圍66dB。通過優化設計,使其具有更強的anti-blooming能力以及大于0.99996的電荷轉移效率(CTE)。以上特性,使得兩款產品在全速工作下獲得更高的信噪比。
定制化ARC,更寬光譜響應
賦能各行各業
根據被檢測目標的不同特征,往往使用的照明光源或者激發光源的譜段均不相同,如在半導體晶圓檢測中,其最常用光源為紫外光源,以193nm、266nm為典型波長。在基因測序中,不同堿基在不同激發光下的發射波長不同,其光譜范圍可涵蓋從可見光到近紅外,因此無法使用一種完全相同的ARC設計來滿足不同的應用要求。

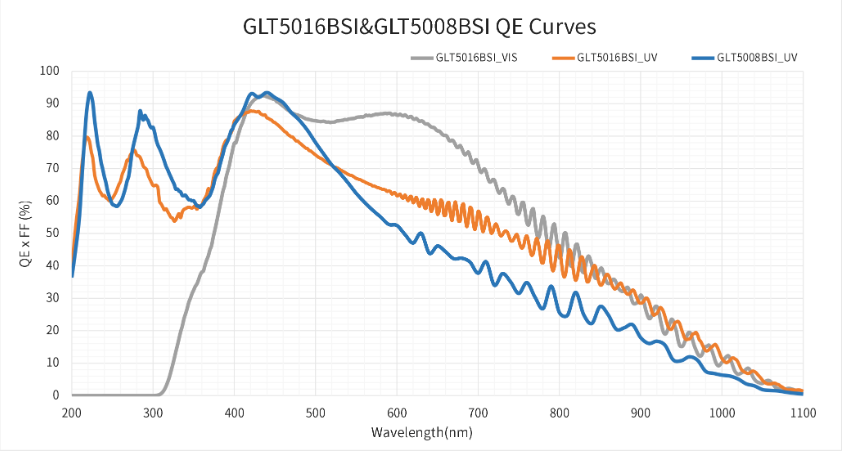

GLT5008BSI/GLT5016BSI根據不同應用進行ARC優化設計,分別為紫外譜段優化設計(UV)以及可見光優化設計(VIS)。在UV版本下,其在300nm以下的峰值量子效率可達80%以上;在266nm下,其量子效率可到65%以上;在VIS版本下,峰值量子效率可高達92.4% @ 440nm。此外,除以上兩種ARC外,也可根據用戶需求,提供不同譜段ARC定制服務。

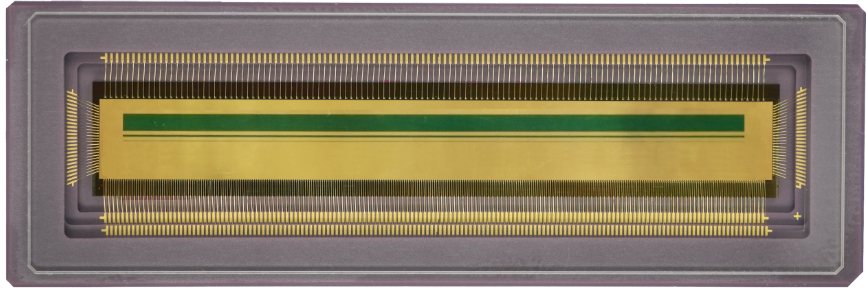

GLT5008BSI和GLT5016BSI采用了片上時序設計,進一步簡化了相機設計,且最高功耗僅為4.2W(1M Hz)/6.4W,結合定制化的陶瓷封裝,使其具有更好的可靠性和散熱性。 GLT5008BSI

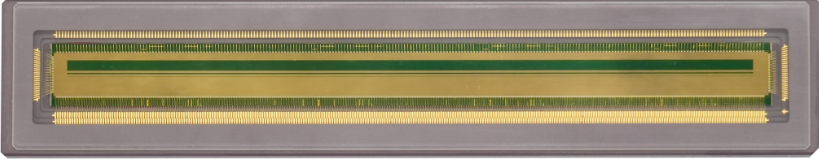

GLT5016BSI
