作為下一代健康監測、人機交互和智能機器人等領域的核心器件，壓阻傳感器能夠感知、分析外界壓力信號，并將其轉換為電信號，其感應機制簡單、信號采集便捷和機電性能優越，是傳感器研究和應用的熱點方向。當前研究中，同時實現傳感器的高靈敏度和寬線性傳感范圍仍然是一個亟待解決的關鍵挑戰。
針對這一問題，上海交大趙亞平團隊設計構建了一種兼具高靈敏度（37.3 kPa-1）和寬線性范圍（0-1.4 MPa）的新型可穿戴全碳基壓阻傳感器，并結合實驗數據及有限元分析系統研究了傳感層微觀結構與彈性支撐體之間的協同作用，全面分析了傳感器的靈敏度、傳感范圍、響應時間和長期穩定性等關鍵性能指標。此外，研究還對所制備的具有超疏水性、高透氣性及生物相容性的傳感器在人體生理信號監測、語音識別及雙因素認證等應用中的表現進行了深入評估。相關工作以《All-Carbon Piezoresistive Sensor: Enhanced Sensitivity and Wide Linear Range via Multiscale Design for Wearable Applications》為題發表在《Advanced Functional Materials》期刊上，上海交通大學博士研究生向麒璇和哥倫比亞大學碩士研究生趙冠杰為論文的共同第一作者，趙亞平教授和譚慧君助理研究員為論文的共同通訊作者。
全碳基壓阻式傳感器的制備及性能表征
基于對石墨烯基碳氣凝膠微觀拓撲結構的深入研究，團隊首先采用先進的微納三維打印技術和環氧樹脂轉印技術制作了可拆卸的雙面反金字塔模具，隨后通過快速冷凍、凍干工藝及精確控制的熱解工藝制備了具有雙面金字塔微觀形貌的石墨烯基碳氣凝膠（DPA）（圖1），并將其作為傳感器的傳感層。此后，以超疏水石墨烯尼龍織物（BCS）作為電極層、Ecoflex橡膠框架作為彈性支撐體（ES）組裝制備了經典三明治構型的全碳基壓阻傳感器（DPA-ES@BCS）。

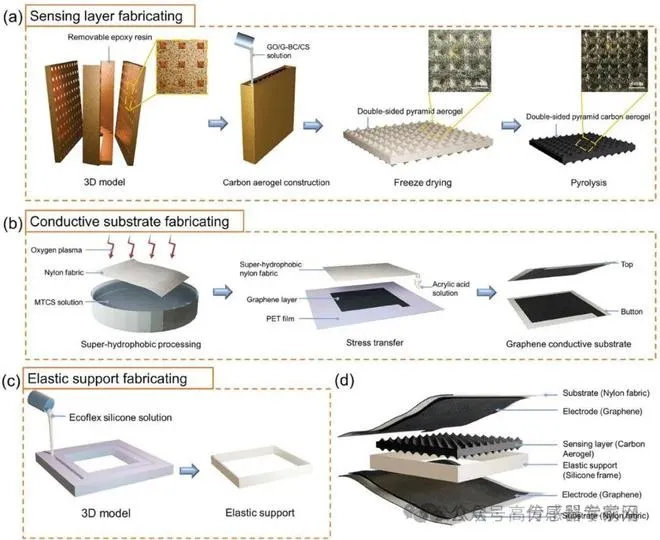

圖1 DPA-ES@BCS傳感器的制備及組裝過程示意圖
SEM、XRD等分析（圖2）表明，石墨烯氣凝膠傳感層材料具有規整的微觀金字塔形貌，熱解后石墨烯基氣凝膠轉化為高度有序的石墨結構。對電極層而言，改性后的尼龍織物基底表面呈超疏水結構，涂覆丙烯酸乳液粘合劑及轉印石墨烯粉末后的石墨烯/尼龍織物電極層具有5.2 Ω/cm的低電阻，為傳感器的高靈敏度提供了堅實的電學基礎。所組裝的DPA-ES@BCS傳感器的水蒸氣傳輸率（548.62 g·m-2·d-1）優于傳統的PDMS膜（376.06 g·m-2·d-1），證明傳感器具備高效的氣體交換能力。

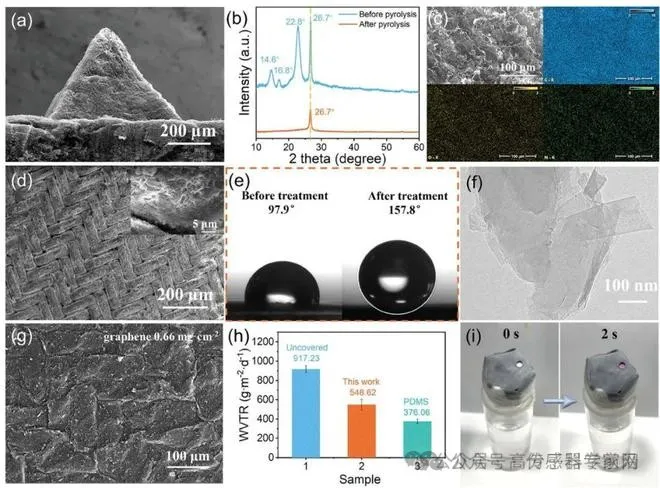

圖2 傳感層、電極層及傳感器的形貌結構及性能表征
全碳基壓阻式傳感器的傳感機制
此后，團隊構建了精密的等效電路模型以深入解析DPA-ES@BCS傳感器的傳感機制（圖3）。結果表明，隨著壓力的增加，DPA的金字塔結構被壓縮，傳感層與電極層之間的接觸面積增加，接觸電阻迅速下降；同時，DPA內部的多孔結構在外力作用下產生形變，形成更多的導電通路，顯著降低了DPA的內阻；二者共同作用使DPA-ES@BCS傳感器對壓力變化具有高靈敏度（37.3 kPa-1）。此外，橡膠框架的引入不僅為傳感器提供了必要的機械支撐，還通過其優異的彈性性能拓寬了傳感器的線性傳感范圍（0-1.4 MPa）。此外，該傳感器在30,000個周期內具有高穩定性，證明了其在長期應用中的可靠性。

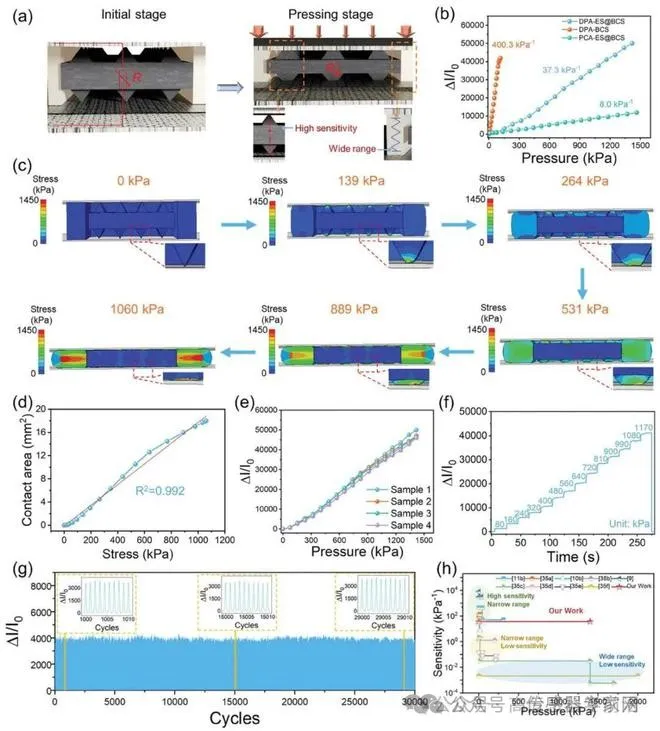

圖3 DPA-ES@BCS傳感器的性能表征及傳感機制
全碳基壓阻式傳感器的應用
在實際應用方面，DPA-ES@BCS傳感器能夠實時監測包括呼吸、語音和運動在內的多種人體生理信號和活動（圖4），展現出其在可穿戴生理監測設備中的廣泛應用潛力。值得一提的是，該傳感器在語音識別方面表現出色（圖5），能夠準確區分單詞，并利用機器學習算法進行模式識別，這一功能彰顯了其在長時間語音信號記錄方面的穩定性和可靠性，為人工智能領域的人機交互提供了新思路。此外，在信息安全方面，研究團隊構建了4×4的傳感器陣列（圖6），通過結合傳統密碼和壓力感應模塊實現了雙因素認證系統，有效提升了信息安全性。

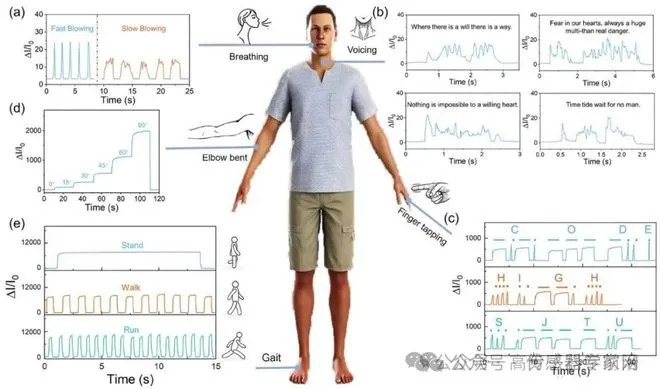

圖4 DPA-ES@BCS傳感器對多種人體信號的監測

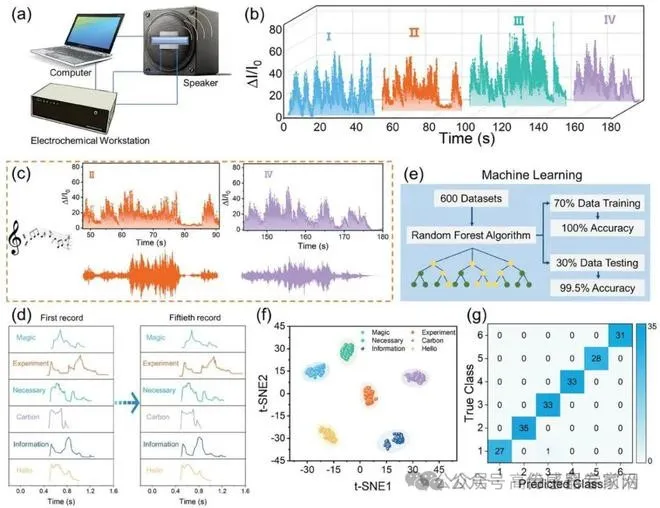

圖5 DPA-ES@BCS傳感器在語音識別領域的應用

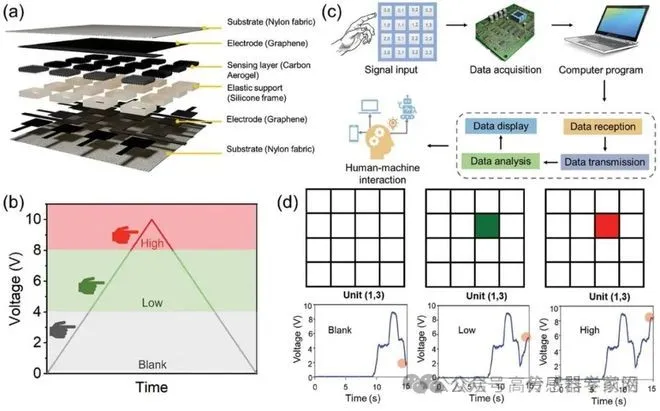

圖6 DPA-ES@BCS傳感器在雙因素認證系統中的應用
小結
本研究創(chuàng )新性地將雙面金字塔石墨烯基碳氣凝膠作為傳感層、超疏水石墨烯尼龍織物作為電極層，并引入高彈性Ecoflex橡膠框架作為彈性支撐體，有效分散機械應力，制備了兼具高靈敏度和寬線性范圍的高性能壓阻傳感器。獨特的全碳基設計不僅增強了化學穩定性和透氣性，還提高了生物兼容性，使其成為理想的可穿戴設備材料。這項創(chuàng )新技術不僅提升了傳感器的性能，還為健康監測、人工智能、人機交互和信息安全等領域的應用提供了新的可能性。
