近年來，以CuInP2S6（CIPS）為代表的范德華（vdW）層狀鐵電材料受到學術界和工業界的廣泛關注，因為其在單原子層極限下仍能保持穩定的鐵電性，同時在納米電子學和光電子學等領域展現出巨大的應用潛力。近日，光儀學院李大衛教授團隊在范德華層狀鐵電CIPS研究領域取得新進展，解決了如何實現CIPS及其異質結構中的非線性光學響應探測與調控，如何在CIPS等層狀鐵電材料中實現精確的疇控制等關鍵挑戰。相關研究成果先后被納米科學領域知名期刊《美國化學學會(huì )納米雜志》（ACS Nano）、納米材料領域著名期刊《微尺度》（Small）等刊發。
CIPS作為一種具有室溫以上居里溫度（TC）的vdW層狀鐵電材料，展現出強大的電學和光學特性。CIPS可與其他vdW材料形成鐵電異質結構，使其在多功能和可重構光電器件領域中具有巨大應用前景，例如非易失性存儲器、負電容晶體管、鐵電二極管和隧道結等。然而，關于CIPS及其異質結構的非線性光學響應研究仍較為有限。因此，如何實現CIPS及其異質結構中的非線性光學響應探測與調控，對于理解vdW鐵電非線性光學性質，以及實現vdW鐵電異質結構在納尺度非線性光學調制器、光信息存儲和非線性光學成像中的應用，具有重要的科學和應用價值。
鑒于此，大連理工大學李大衛教授團隊與美國內布拉斯加林肯大學洪霞教授團隊合作，率先在CIPS及其與單層MoS2異質結構中觀察到巨大且可調的二次諧波（SHG）響應。研究表明，CIPS在從少層到塊體的厚度范圍內均表現出強烈的SHG響應，且各向異性顯著，表明其非中心對稱結構的有效性。通過與單層MoS2形成異質結界面，實現了對CIPS中SHG響應的強調控，表明CIPS/二維半導體異質結構在非線性光學應用中的巨大潛力。通過結合偏振、溫度和厚度依賴的SHG和光致發光光譜分析，揭示了CIPS/MoS2異質結構中SHG信號的調控機制主要來源于光吸收介導界面耦合，而非材料極性對稱性，這一發現為理解和設計新型非線性光電材料與器件提供了新視角。相關研究成果以“單層MoS2界面誘導范德華層狀鐵電CuInP2S6二次諧波響應巨大調控”（Giant Modulation of Second-Harmonic Generation in CuInP2S6by Interfacing with MoS2Atomic Layers）為題發表在《美國化學學會(huì )納米雜志》（ACS Nano）（2024,18,32890.影響因子：17.1），光儀學院碩士生侯心怡為（除導師外）第一作者，李大衛教授、洪霞教授為通訊作者。
另外，vdW層狀鐵電材料CIPS作為室溫鐵電絕緣體，具有直接寬帶隙（≈2.9eV）、較高居里溫度（TC≈320K）和大的面外極化（≈4.15μC/cm2）等特性，其獨特結構使其在新型納米電子和納米光子器件中極具應用潛力。然而，在CIPS中，由于Cu離子的移動，外部電場驅動的疇寫入會(huì )產生不穩定的疇和擴散的疇壁，甚至導致材料擊穿，阻礙了其在極化依賴器件中的應用。因此，在CIPS等層狀鐵電材料中實現精確的疇控制仍然是一個挑戰。一種有效策略是通過將CIPS與鐵電氧化物薄膜形成界面來控制CIPS的疇形成，但其背后的鐵電調控機制尚不明晰，特別是缺乏實驗證據來證明界面應變誘導的結構畸變效應。

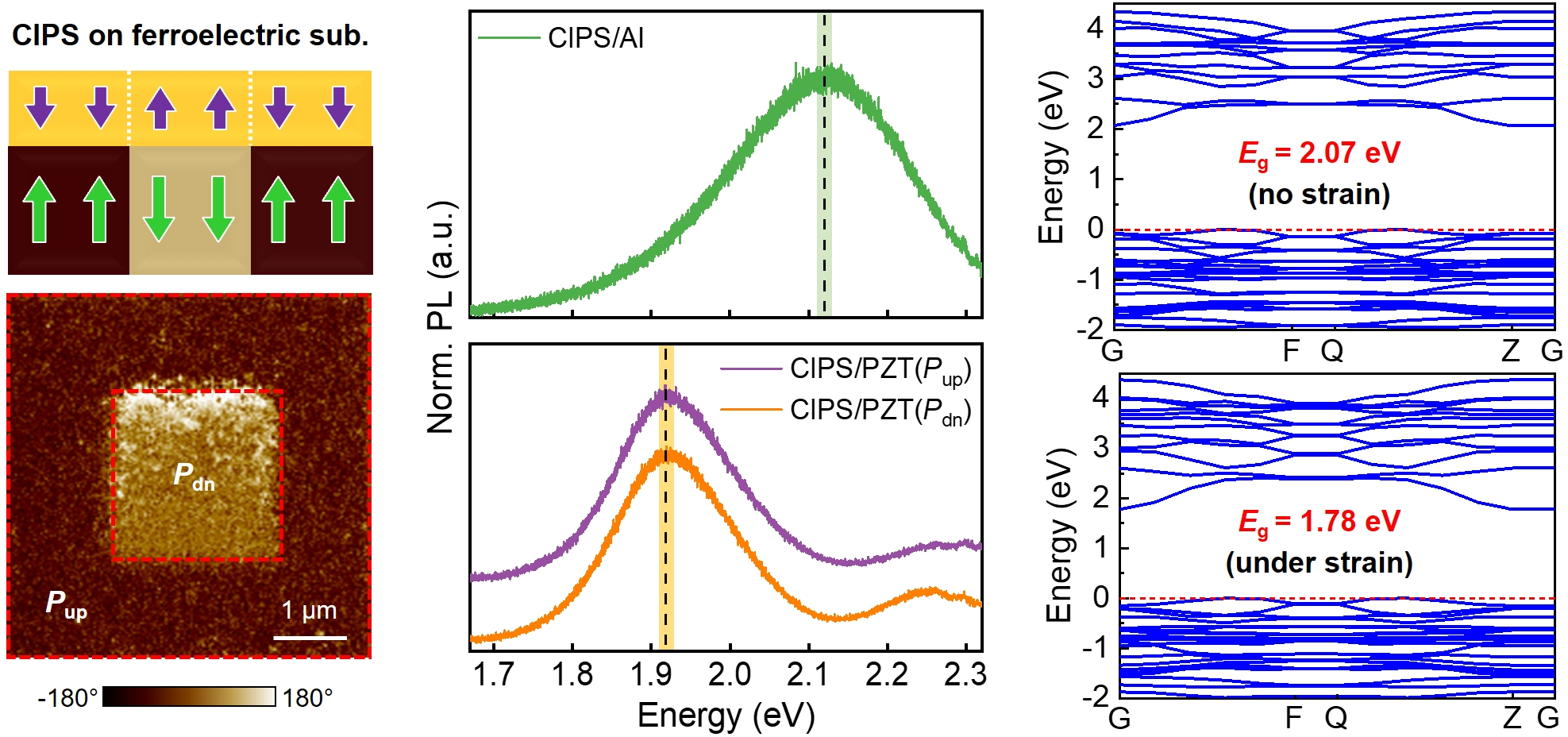

鑒于此，李大衛教授團隊采用光致發光（PL）光譜、壓電力顯微鏡（PFM）和密度泛函理論（DFT）計算相結合的方法，闡明了基于鐵電襯底的界面應變誘導CIPS中鐵電調控與增強。PFM測試發現，薄層CIPS納米片形成了與PZT和P（VDF-TrFE）鐵電薄膜相同的疇結構，表明通過鐵電襯底增強了CIPS的極化取向。PL光譜結合DFT計算分析顯示，與在一般襯底上CIPS相比，在鐵電襯底上CIPS的PL發射峰出現了顯著的紅移（高達0.21eV），從而揭示了界面拉伸應變誘導的CIPS晶格變化。通過比較分析PZT和CIPS/PZT上的單層MoS2的PL光譜，證明了CIPS的極化取向與鐵電襯底的極化取向是反向對齊關系。原位變溫PL光譜研究表明，在鐵電襯底上的薄層CIPS表現出增強的TC（>200℃）。相關研究成果以“基于鐵電襯底的界面應變誘導CuInP2S6中鐵電調控與增強的實驗證明”（Optical Evidence of Interfacial Strain-Induced Ferroelectric Tuning and Enhancement in CuInP2S6via Ferroelectric Substrate）為題，發表在《微尺度》（Small）（2024,2409879.影響因子：13.0），碩士生侯心怡為第一作者，李大衛教授為通訊作者。
以上研究工作得到國家自然科學基金面上項目、青年人才項目、教育部春暉計劃合作科研項目、遼寧省自然科學基金面上項目、我校才引進專項等多個項目的大力支持。
文章來源：大連理工大學
