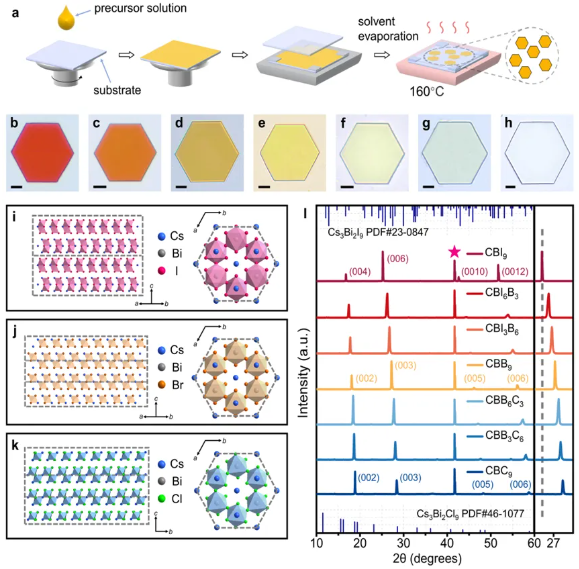

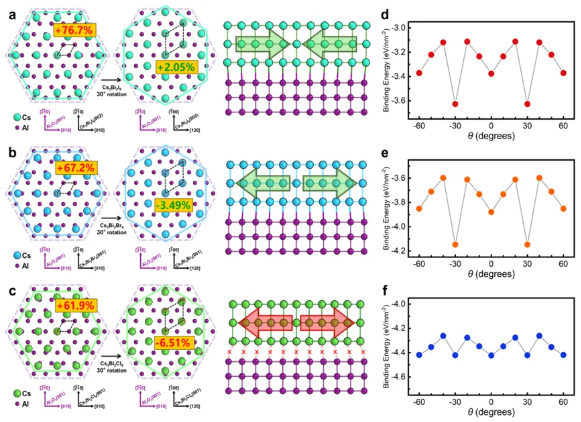

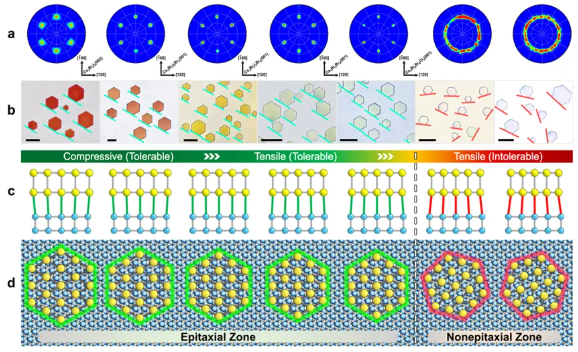

近期，上海應用技術大學材料科學與工程學院、上海市光探測材料與器件工程技術研究中心劉玉峰教授團隊與國科大杭州高等研究院及美國麻省理工學院（MIT）等國內外單位合作，在二維半導體材料異質外延方面取得重要進展。研究團隊通過「面內自適應異質外延」策略，成功實現了二維半導體單晶材料在c面藍寶石襯底上的高取向外延生長。該方法通過晶體取向的30°旋轉，有效調控壓應力與拉應力，實現應變的可容忍性，使不同晶格常數的異質外延單晶與藍寶石襯底之間形成可控的界面應變。更重要的是，基于該異質外延材料的光探測器件較非外延器件展現出更優異的光探測性能。相關成果以“In-Plane Adaptive Heteroepitaxy of 2D Cesium Bismuth Halides with Engineered Bandgaps on c-Sapphire”為題于2024年12月4日在材料類頂刊Advanced Materials上在線發表，研究生劉振宇（現為南方科技大學在讀博士生）為第一作者，劉玉峰教授、房永征教授及國科大杭州高等研究院?jiǎn)斡聒P博士為共同通訊作者。

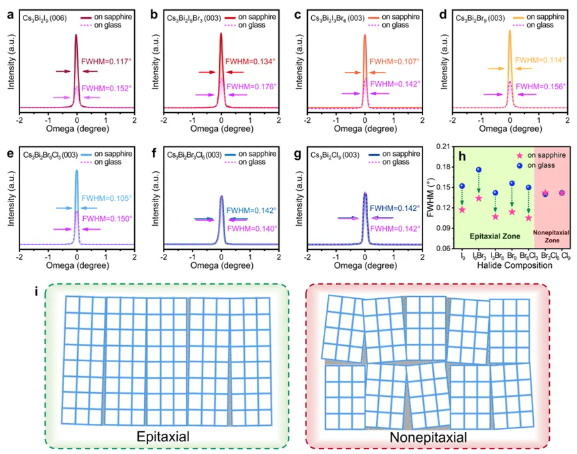

異質外延材料是半導體光探測器件的核心材料之一，然而受晶格匹配限制，這些材料在單一襯底上的異質外延往往面臨較高的晶格應變，導致界面質量下降，晶體缺陷增加，面臨諸多“卡脖子”技術。同時，昂貴的半導體設備及復雜的半導體工藝技術限制了其廣泛應用。

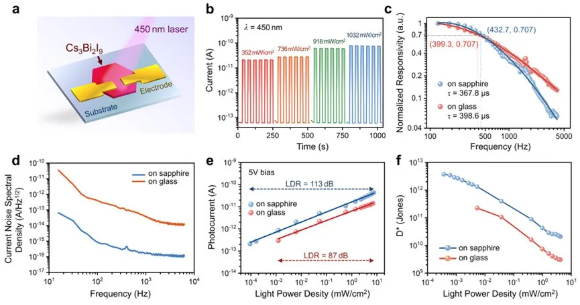

實驗結果表明，基于在c面藍寶石襯底上異質外延生長的異質外延單晶構建的光電探測器在450 nm波長的激光照射下，響應時間為367.8 μs，探測率達到3.7×1012 Jones，線性動態范圍(LDR)高達113 dB，遠超傳統玻璃襯底器件。此外，該光電探測器在多次開關循環和長時間測試中保持穩定，展現出優異的運行可靠性和長的器件壽命。該工作為新型半導體材料異質外延生長及其器件應用提供了新的實驗方法和理論支撐。
