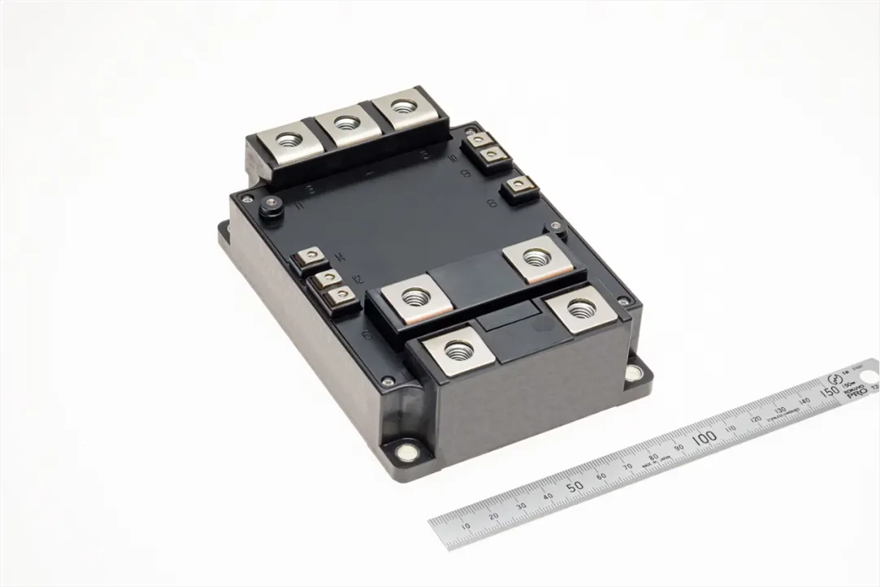

三菱電機株式會(huì )社近日(2025年1月14日)宣布,將于2月15日起開始提供新型工業用LV100封裝1.2kV IGBT模塊樣品,適用于太陽能和其他可再生能源發電系統。該模塊采用第8代絕緣柵雙極型晶體管(IGBT)芯片,有助于降低太陽能發電系統、儲能電池等電源系統中逆變器的功率損耗,提高逆變器的輸出功率。
近年來,作為能夠降低碳排放的關鍵器件,功率半導體的需求正在增加。功率半導體模塊可以用于可再生能源的功率轉換設備,比如太陽能發電和儲能電池等電源系統的逆變器。為了實現低碳社會(huì ),提高電源系統的發電和儲能效率以及降低系統功耗變得日益重要,因此要求功率半導體模塊具有更高的轉換效率和輸出功率。
三菱電機自1990年推出搭載IGBT的功率半導體模塊以來,在消費、汽車、工業和鐵路領域得到了廣泛應用,以?xún)?yōu)異的性能和高可靠性受到高度評價?,F已開發出的第8代IGBT,具有獨特的分離式柵極溝槽(SDA1)和可以控制載流子的等離子體層(CPL2)結構。
與現有產品3相比,采用第8代IGBT芯片的新型LV100封裝1.2kV模塊可將太陽能發電系統、儲能電池等逆變器的功耗降低約15%4。此外,通過優化IGBT和二極管芯片布局,實現了1800A的額定電流,是上述現有產品的1.5倍,有助于提高逆變器的輸出功率。此外,該模塊的傳統封裝易于并聯連接,可以兼容多種功率等級的逆變器設計。
隨著對功率半導體需求的增加,三菱電機期待在各個領域降低電力電子設備的能耗,并快速穩定地提供此類產品,以支持綠色轉型(GX)。
產品特點
1.搭載第8代IGBT,使逆變器功率損耗降低15%
與第7代IGBT相比,獨特的SDA結構有助于抑制dv/dt5,并實現更高的開關速度,有望降低導通開關損耗。
獨特的CPL結構抑制了關斷浪涌電壓,與第7代IGBT相比芯片更薄。
2.通過將額定電流提高到1800A,有助于提高逆變器的輸出功率
優化的芯片布局實現了1800A的額定電流,是現有產品3的1.5倍。
3.利用現有的LV100封裝簡化并聯設計
采用現有封裝簡化了并聯設計,可以兼容多種功率等級的逆變器設計。
使用現有封裝簡化了現有產品的替換,縮短了逆變器的設計過程。

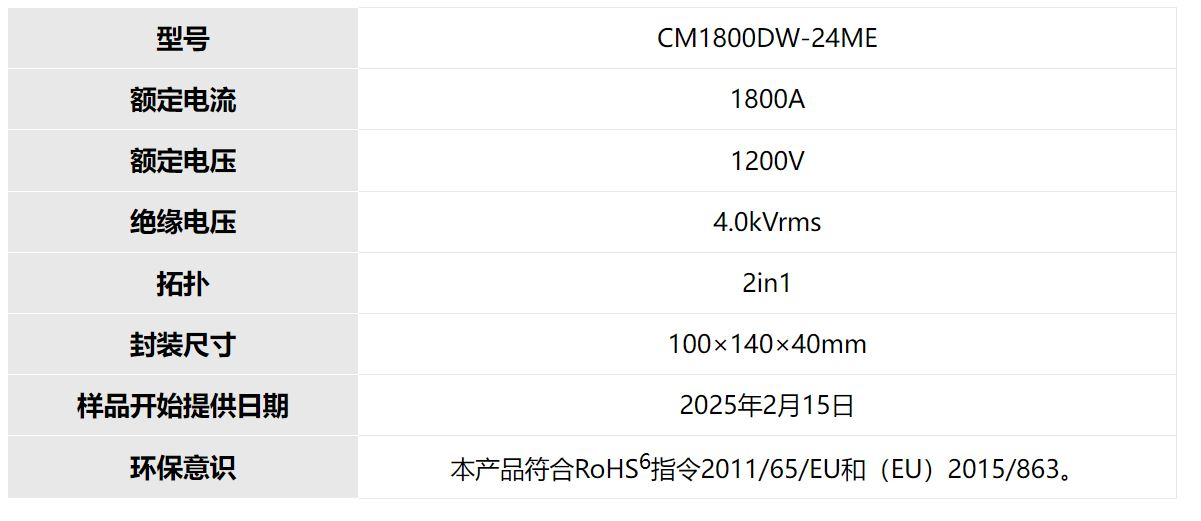

主要規格
