隨著生活水平的持續提升，人們對自身健康問題愈發關注，尤其在新冠疫情后，一次性?xún)雀Q鏡的需求急速增長。相比于復用性?xún)雀Q鏡，一次性?xún)雀Q鏡具有無交叉感染、成本低、無需維修等獨特優勢，因此在呼吸道內科、泌尿科、膽道科等科室逐步推廣使用。2025年1月9日，長光辰芯發布最新研發的面向一次性?xún)雀Q鏡的CMOS圖像傳感器及其光學模組- GXS1508/GXSM1508。該款產品的發布，揭開了長光辰芯在醫療影像領域的新篇章，同時也為醫療內窺鏡領域提供了更豐富的產品選擇。為了滿足不同類型的客戶的需求，長光辰芯同時提供CSP封裝的芯片以及基于晶圓級光學鏡頭模組兩種形態的產品。
尺寸小于1mm
CSP封裝 - GXS1508 CMOS 芯片
GXS1508有效像素分辨率為400 x 400, 采用1.5um背照式卷簾快門像素設計，其光學尺寸僅為1/19英寸。另外，該芯片采用模擬信號輸出，全分辨率下幀率為30fps，可以完美適配主流ISP（圖像信號處理器），便于模數轉換和后續圖像處理。GXS1508在全分辨率全速工作時其功耗低于20mW，可大幅度降低內鏡模組的溫度，為醫療內鏡提供更好的圖像質量。GXS1508采用緊湊型4針CSP（芯片級封裝）封裝格式，尺寸僅為0.961mm x 0.961mm x 0.55mm，完全適用小管道內鏡的使用場景。
得益于長光辰芯在科學領域、工業領域多年的技術積累，GXS1508還具備低噪聲、高動態范圍等優異特性，即使在低光照場景下，也可清晰成像。

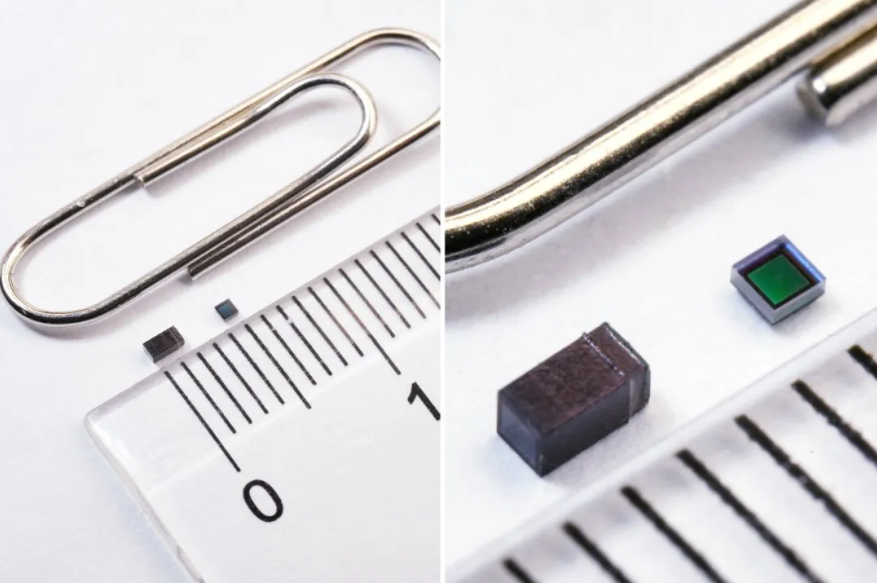

GXS1508 CMOS 芯片及WLO光學模組- GXSM1508
120°超廣角
WLO光學模組- GXSM1508模組
GXSM1508模組在GXS1508芯片的基礎上，集成了晶圓級光學鏡頭（WLO- wafer level optics）。該模組采用定制化3片鏡片光學設計結構，其F#光圈值為5.0，視場角高達120°，該模組設計兼顧了通光量以及超廣角的需求，即使在狹窄空間內也能提供廣闊的觀察范圍，使得用戶可以直接獲取較好的圖像質量。同時，鏡頭通過紅外濾波片截至650nm以上的近紅外光，以獲得更好的色彩還原度。GXSM1508的模組尺寸為1.04mm x 1.04mm x 2.082mm，并在四周?chē)娡亢谀?，以確保模組不會(huì )因鏡頭漏光影響成像效果。
