優恩半導體(UNSEMI)推出的多功能電源保護模塊，專為工業電源在應用中可能會(huì )遇到的各種復雜問題而設計。憑借其卓越的性能參數—最高支持3A工作電流和60V輸入電壓，能夠滿足絕大多數電源應用的需求。在工業電子產品中，電源的穩定性與可靠性是確保產品品質的核心。然而，由于工業電子產品所處的工作環境復雜多變，電源系統經常頻繁遭遇外部干擾，例如輸入電壓錯誤連接、浪涌沖擊、電壓異常波動、電路過載以及負載短路等問題。作為電子產品的動力源泉，確保電源的安全、穩定和可靠運行是研發工程師的首要任務。通常，設計這些保護電路并驗證其可靠性需要耗費大量的研發時間。
此模塊不僅集成了多種保護功能，提供了豐富的保護特性，同時還有效簡化了應用電路的設計復雜度，確保電源系統長期穩定運行，從而延長電子設備的使用壽命。
01、產品特色
支持高達60V的輸入電壓和3A的工作電流：使得該模塊能夠適用于多種不同的電源應用場景，如汽車電子、工業自動化、通信設備、軌道交通等。
穩態過壓保護功能：能夠有效監測并限制電壓，防止設備因過壓而損壞，確保設備在安全電壓范圍內穩定運行。
瞬態過壓浪涌保護功能：能夠快速響應電壓浪涌，保護設備免受雷擊或其他瞬態電壓事件的影響。
過載與短路保護功能：當電流超過設定值或發生短路時，模塊會(huì )自動切斷電源，防止設備損壞，確保用戶的安全。
電源輸入接錯保護功能：可以防止因電源接錯而導致的設備損壞，確保用戶在接線時的安全性和便利性。
電子保險絲（eFuse）功能：能夠在過載或短路情況下自動斷開電路，并在故障排除后可恢復使用，提升了使用的便利性。
μs級的超快速響應速度：能夠在電壓或電流異常發生的瞬間迅速采取行動，從而最大限度地減少設備受損的風險。
在監測電壓和電流時具有±5%的誤差精度：能夠確保在接近安全閾值時及時觸發保護機制。
02、產品優勢
安全性高：通過多重保護機制，確保設備在各種復雜的環境下都能安全穩定地運行。
可靠性強：采用高品質材料和精心設計，保證模塊在長期使用過程中維持其性能穩定性。
保護功能全面：可縮短產品開發周期，節約研發測試驗證費用。
具備可恢復性：多次使用，無需更換部件，從而降低了維護成本。
用戶友好：簡單的布線和易于理解的功能設計，降低了用戶的使用門檻。
提供參數定制化設計服務：滿足特定需求。
03、應用領域
工控設備
通信設備
軍工航天
儀器儀表
電力能源
醫療設備
車載電子產品拋負載保護
04、設計參考應用

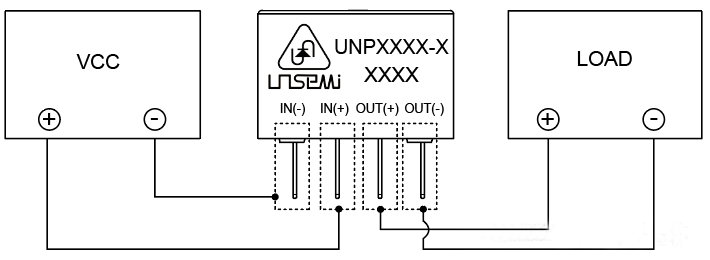

圖1、設計參考應用圖
05、響應實測波形圖

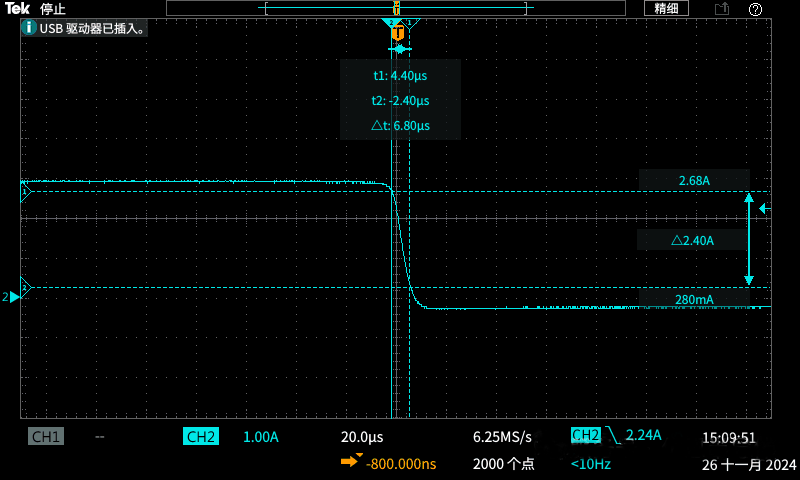

圖2、過載保護波形圖

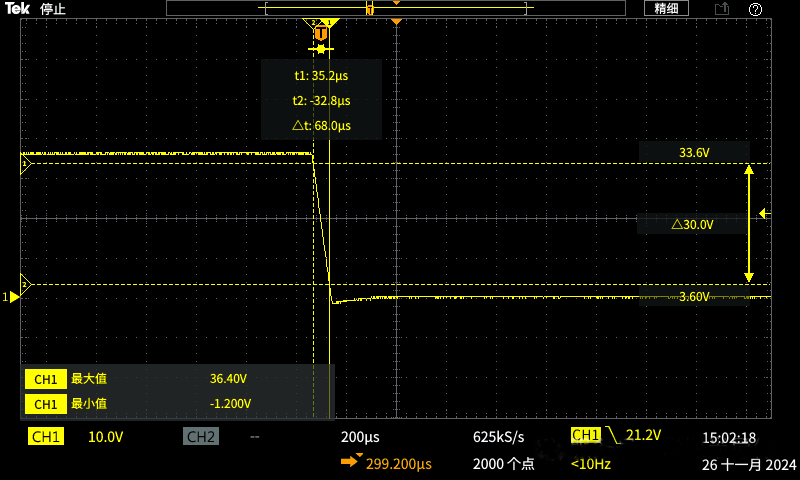

圖3、過壓保護波形圖
06、小結
與傳統的分立電路保護方式不同，我們的多功能電源保護模塊是確保您設備安全運行的優選方案。它能有效預防電源問題引發的損害，保障設備的穩定性和可靠性。無論是在工業環境還是家庭使用中，它都能為您提供強大的電源保護解決方案。
優恩半導體一直致力于EMC防護器件的研發及技術創(chuàng )新，為客戶提供更好更優的器件及保護解決方案是我們前進的動力。我們的產品已經在消費類電子、通信、汽車電子、工業控制等眾多領域都有著廣泛的應用。
