近日，英飛凌的磁傳感器門類再添新兵，第三代3D霍爾傳感器TLE493D-x3系列在經歷兩代產品的迭代之后應運而生。相較于前一代產品，主要有如下變化：

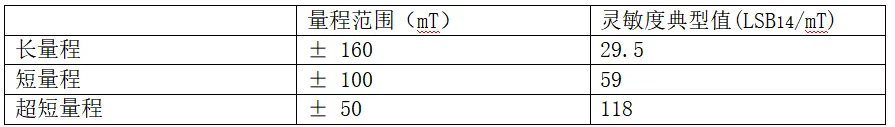

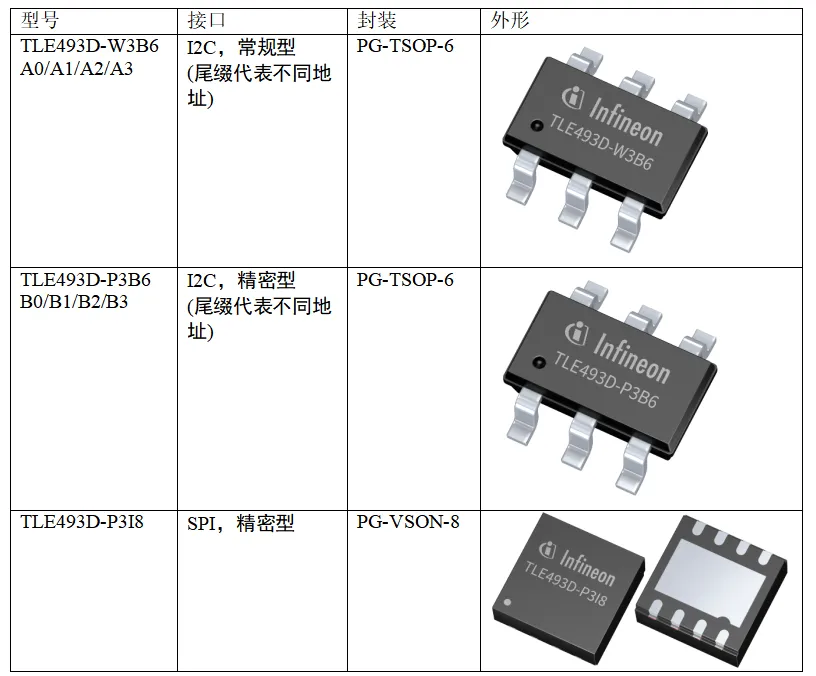

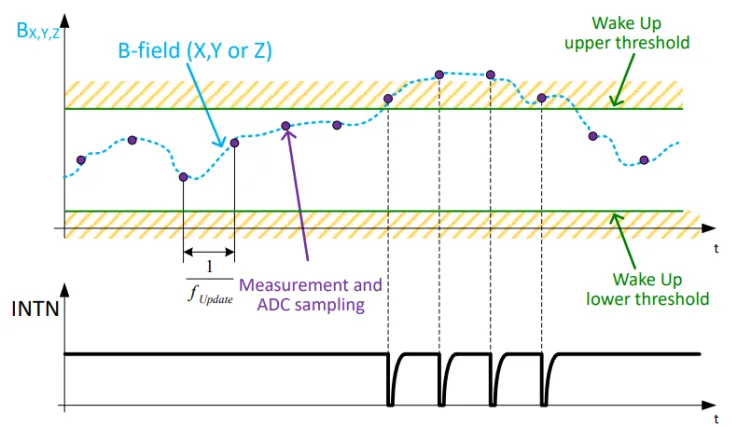

◆ 供電范圍擴展到5v并增加±50mT的量程范圍，從而可覆蓋更多應用場景； ◆ 精度更高，在靈敏度溫漂和零點溫漂以及各軸匹配度漂移方面性能具有提升； ◆ 系列中所有型號均具有睡眠喚醒功能； ◆ 明確符合功能安全ASIL-B等級要求，方便客戶構建ASIL-B以上等級的系統； ◆ 增加SPI接口的型號TLE493D-P3I8，該型號工作溫度可達150℃。 該系列產品的型號如下： 兩種測量模式： ◆ 低功耗模式：芯片內部定時觸發測量,可配置為4種定時采樣頻率16、31、125、1000Hz ◆ 主控模式：外部MCU對芯片測量進行觸發,最高采樣頻率可達7kHz 兩種模式均可配置為如下三種采樣值的組合： 3軸磁場+溫度 X軸磁場+Y軸磁場 X軸或Z軸磁場+溫度 三種量程： 量程范圍（mT） 靈敏度典型值(LSB14/mT) 長量程：± 16029.5 短量程：± 10059 超短量程：± 50118 睡眠與喚醒功能： 睡眠功能指的是芯片被設置為低功耗模式時，如果芯片感應的磁場低于所設置閾值，則芯片處于休眠狀態，以所設置頻率定時內部進行采樣并不再響應來自MCU的通訊指令。 喚醒功能指的是在設定磁場閾值并使能該喚醒功能后，一旦作用于芯片的磁場超過閾值，INTN管腳會(huì )輸出低電平觸發脈沖，可用于喚醒SBC或者M(jìn)CU。X,Y,Z任意一個軸的閾值被超過就會(huì )觸發出脈沖。如果各軸的閾值保持在復位時的初始值沒有進行修改，則表明該軸的睡眠喚醒功能沒有使能；如果所有軸的的閾值均保持復位初始值，則芯片會(huì )一直保持在喚醒狀態，持續向外發出脈沖。 檢驗功能 除了支持上面提到的三種采樣值組合外，芯片還提供三種自檢功能滿足用戶的診斷要求： ◆ 各軸霍爾偏置電壓檢測及供電電源檢測。這一功能主要是檢驗施加在hall盤上的偏置電壓是否在規程內，數據手冊中不但規定了初始值的合規范圍，同時規定了全生命周期的漂移范圍。 ◆ 修調功能及內部電源檢測。這一功能主要是檢驗hall和ADC的零點的旋轉修調功能和片內穩壓電路是否仍然正常工作。同樣地，數據手冊同時規定了其初始值和漂移值的范圍。 ◆ SAT檢測。以上兩種自檢功能主要側重于對芯片內模擬電路的自檢，而SAT檢測主要是對片內數字電路的測試，通過設置相關控制位，檢驗芯片的輸出值是否與參考值相同。 溫度補償算法 數據手冊提供了三階溫度補償算法，用戶可以根據如下的公式通過獲得的Bx,By,Bz及溫度初始值計算得到補償值，從而進一步消除溫漂對精度帶來的影響。 TLE493Dx3進一步補充了現有的英飛凌磁傳感器產品序列，充分考慮了用戶在功能安全方面的需求，是頂柱模塊撥桿位置，換擋位置以及搖桿位置檢測等應用場景的最佳選擇。英飛凌通過持續的技術迭代不斷為市場和用戶提供最具性?xún)r(jià)比的產品。
