MEMS盤式諧振式陀螺儀（DRG）憑借緊湊結構、高熱穩定性和軸對稱嵌套環設計，在高精度MEMS尋北儀等領域具有較大的應用潛力。這種陀螺儀的簡并諧振器通過模態匹配顯著降低耦合誤差，結構的創(chuàng )新設計還解決了頻率分裂問題，但制造缺陷仍導致不對稱性。質量調整、離子束切割等后處理技術雖能削弱非對角耦合項，卻未根除不對稱根源。利用微機電sigma-delta架構檢測力平衡的技術為MEMS陀螺儀帶來力平衡閉環控制與模數轉換的優勢，但單比特sigma-delta架構卻存在穩定性和輸入動態范圍受限等問題。
近日，中國科學院上海微系統與信息技術研究所陳方團隊與蘇州大學電子信息學院團隊聯合提出了一種可擴展輸入動態范圍的高精度sigma-delta類蛛網MEMS多環嵌套式陀螺儀。該系統通過引入線性多比特力反饋機制來解決單比特sigma-delta陀螺儀系統的局限性問題，在無需更高的驅動電壓情況下有效拓寬了陀螺儀的輸入范圍。實驗結果表明，類蛛網MEMS多環嵌套式陀螺儀在輸入動態范圍、角度隨機游走和偏置不穩定性分別提升了30%、106.2%和487.9%。這項研究成果以“Anti-aliasing multi-bit sigma-delta modulated cobweb-like disk resonator gyroscope with extending input range“為題發表在Microsystems & Nanoengineering期刊上。

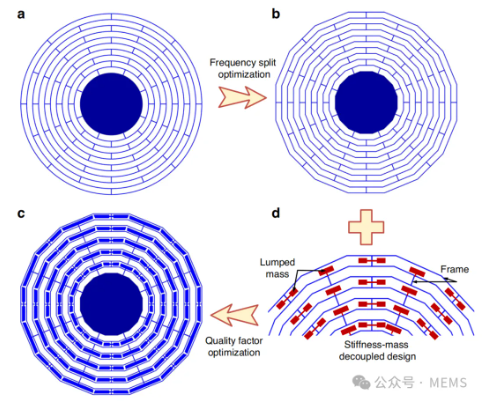

這項MEMS陀螺儀設計研究工作摒棄了傳統圓形嵌套環結構，采用16邊形類蜘蛛網狀多環嵌套式陀螺儀（CDRG）諧振器設計，有效減少工藝誤差影響，大幅度提高結構對稱性。通過質量-剛度解耦方法優化諧振器性能，在保持梁寬不變的前提下顯著降低諧振頻率，同時提升品質因數（Q）值，從而使得陀螺儀的信噪比得到顯著提升，其設計思路如圖1所示。
圖1 類蛛網MEMS多環嵌套式陀螺儀設計策略

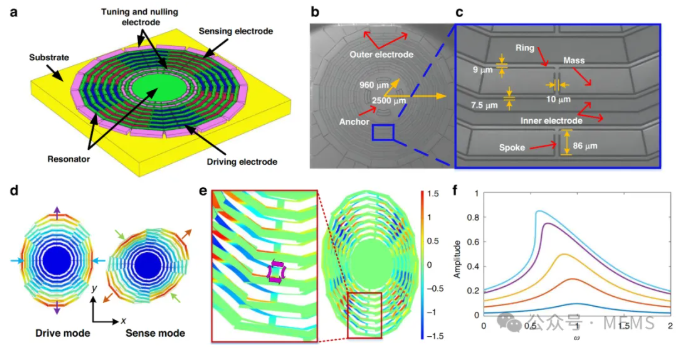

研究人員設計的類蛛網MEMS多環嵌套式陀螺儀頻率理論值約為5.586kHz，品質因數為1.59E5。加工后的陀螺儀驅動模態和敏感模態頻率分別為5581.1 Hz和5579.8 Hz，頻差僅為1.3Hz，品質因數實測值約為1.38E5，與理論值極為接近，說明加工工藝一致性較好，接近理想值。5 kHz器件的相對頻率裂解高于18 kHz器件，主要原因可能是5 kHz器件嵌套環的環數過多（有14個環），工藝誤差累積誤差更大。針對靜電非線性效應，提出采用內部雙電極驅動模式，通過優化驅動電極布局和激勵電壓，將臨界振蕩幅度從1.38 μm提升至1.68 μm，有效降低非線性誤差。這一改進為后續sigma-delta閉環測控電路系統的穩定運行奠定了基礎。圖2展示了該陀螺儀的結構示意圖和相關仿真結果。
圖2 類蛛網MEMS多環嵌套式陀螺儀的結構示意圖與仿真結果

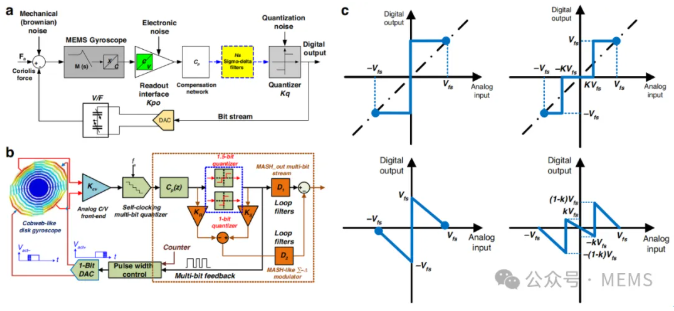

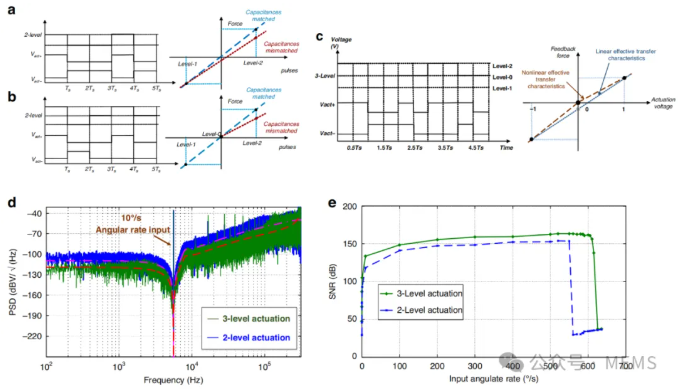

結合設計的抗混疊自時鐘多比特sigma-delta力平衡測控電路，采用3級（1.5位）量化器，避免了陀螺儀閉環系統因檢測輸入幅度增大導致的量化增益下降問題，從而顯著提升系統的動態范圍。該電路系統相關的設計原理和仿真如圖3和圖4所示。
圖3 抗混疊多比特sigma-delta陀螺儀系統設計原理
為了減少噪聲信號和寄生模態信號的干擾，sigma-delta調制前增加抗混疊低通濾波器，抑制高頻噪聲折疊到基帶信號。進一步地，通過數字PLL實現諧振頻率、采樣頻率和載波頻率同步，完全避免混疊。實驗結果表明，該陀螺儀整體噪聲性能得到較大的改善，其對應的測試結果如圖5所示。
圖4 類蛛網MEMS多環嵌套式陀螺儀系統部分仿真結果
圖6展示了該陀螺儀的測試結果，圖中分別展示了陀螺儀的頻率特性、輸入范圍、噪聲性能和零偏Allan方差結果。從圖6(d)中可以看出，這種新型類蛛網MEMS陀螺儀的零偏不穩定性（BI）從3.88 °/h優化至0.66 °/h，角度隨機游走（ARW）從0.134 °/√h降至0.065 °/√h，性能達到戰術級慣性導航的要求。
