在汽車智能座艙體驗升級的浪潮中，高品質車載音響已成為汽車用戶的核心訴求之一。為滿足車載數字功放高音質、低失真、小體積等設計需求，科達嘉推出了二合一車規級數字功放電感VSAD-T系列，以創(chuàng )新設計及卓越電氣性能打破傳統D類功放的技術桎梏，為汽車音響系統注入高保真基因。
產品概述

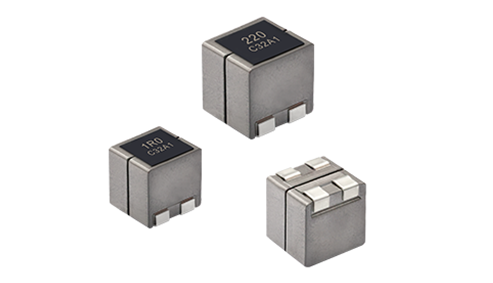

數字功放電感VSAD-T系列采用二合一低耦合結構設計，兩個一體成型電感組裝在同一封裝中，可替代D類功放中所需的兩個電感器，有效減少PCB占板面積，在節省安裝面積的同時大幅提升信噪比，降低諧波失真，實現高音質和低失真。
產品采用科達嘉自主研發的低損耗合金磁粉芯壓鑄成型，具有優異的軟飽和特性，能處理高瞬態電流峰值；磁屏蔽結構，抗干擾能力強。相比前一代數字功放電感VSAD系列，新產品體積更小，飽和電流更高，特別適用于緊湊型數字功放模塊、高端品牌車載音響環繞立體聲音響系統等。
VSAD-T系列目前已開發0660、0880、1010三種尺寸。電感值范圍1.00~22.0μH，飽和電流6.50~58.0 A，溫升電流2.10~11.0 A。
產品特點
1、二合一集成設計，助力汽車音響小型化
雙電感一體化封裝，可替代傳統方案中兩個獨立電感，PCB占板面積比普通電感縮減30%以上，助力車載功放實現微型化、輕量化。
2、優異的飽和電流特性，電氣性能更穩定
采用低損耗合金磁粉芯設計，具有優異的軟飽和電流特性，能處理高瞬態電流峰值而不飽和。飽和電流高達58A，支持大功率輸出，降低諧波失真（THD），優化音質。
圖1是VSAD1010T的飽和電流曲線圖，圖3對比了相同感量下科達嘉VSAD-T系列各型號與行業相同封裝尺寸電感飽和電流。測試數據顯示，科達嘉VSAD-T系列各型號飽和電流特性表現更優異。其中,VSAD1010T-100M的飽和電流約為行業同尺寸電感的192%，將近高了一倍。

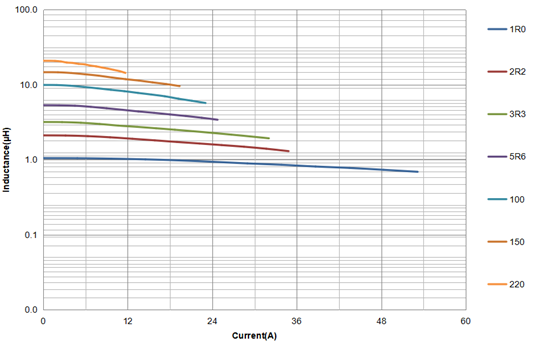

圖1 VSAD1010T飽和電流曲線

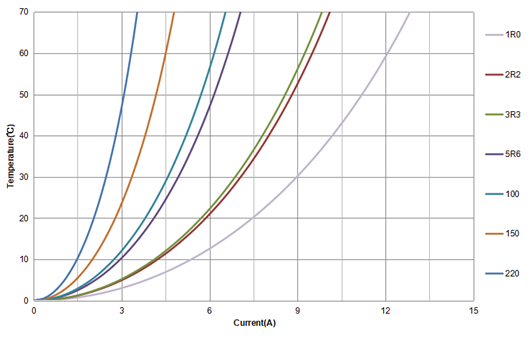

圖2 VSAD1010T溫升電流曲線

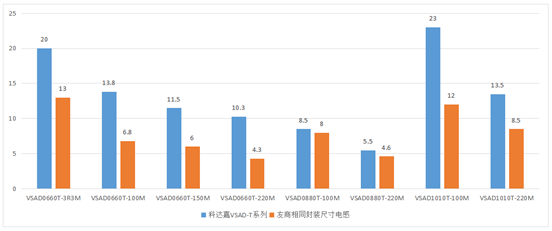

圖3 科達嘉VSAD-T系列與友商相同封裝尺寸電感飽和電流對比
3、信噪比大幅提升，音質革命性升級
通過低耦合結構設計與磁屏蔽技術，提升電感器電磁抗干擾能力，信噪比提升至85dB以上，總諧波失真（THD）低至0.01%，精準還原細膩音色。
4、符合AEC-Q200標準，車規級可靠保障
該系列產品均通過AEC-Q200車規認證，優異的溫度穩定性，工作溫度-40℃ ～ +125℃。較強的抗振動性能，電感器抗振動沖擊能力達10G以上，適應汽車電子復雜的運營環境。
應用領域
VSAD-T系列可廣泛應用于D類數字功放、汽車音響、家庭影院、多媒體音箱等產品。
環保標準
產品符合RoHS、REACH、無鹵等環保要求。
生產情況
產品已批量生產，交期４-６周。
