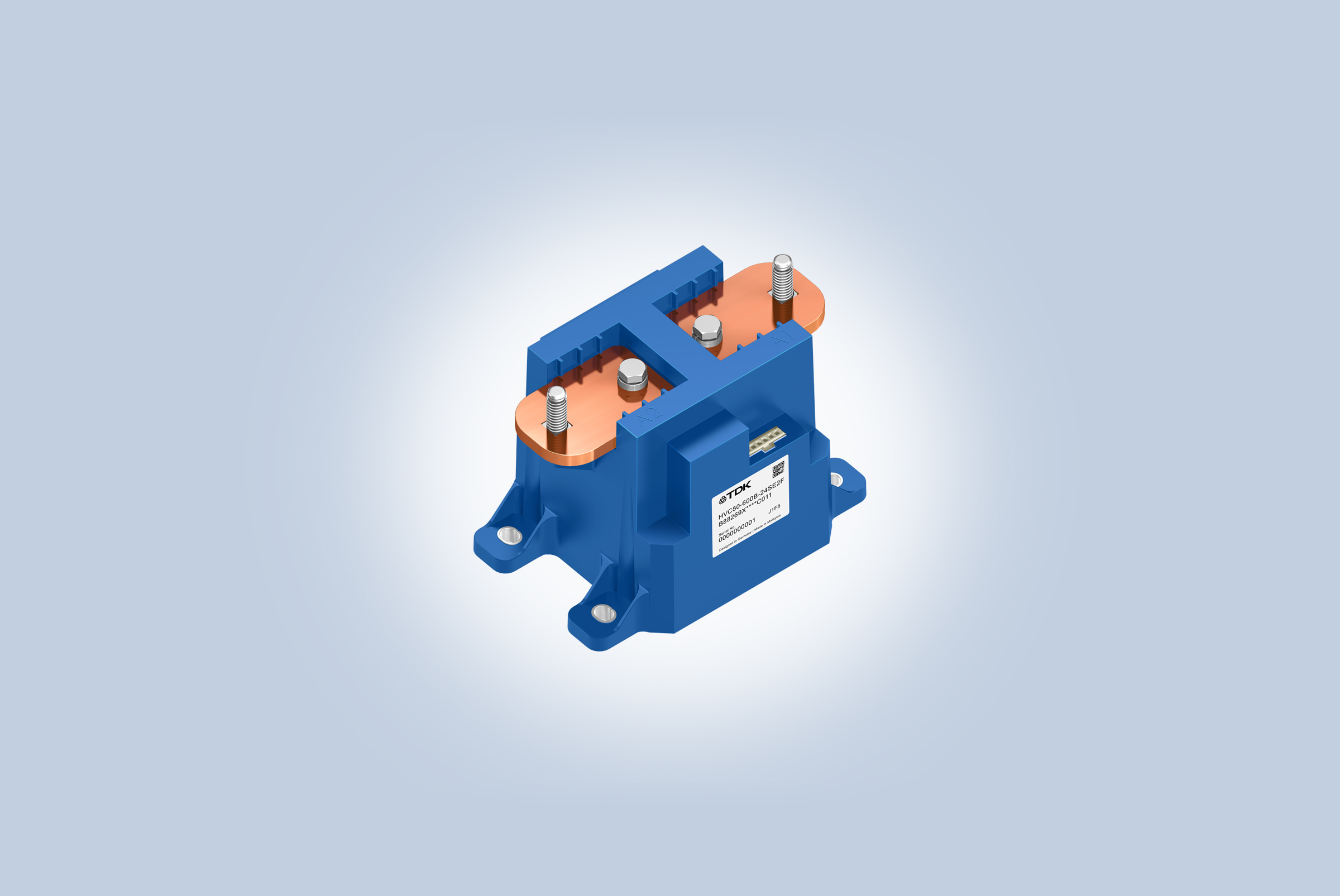

全球電子元件巨頭TDK株式會(huì )社全新發布HVC50高壓直流接觸器，專為1500 V高功率場景設計，支持750 A大電流承載能力。該產品可廣泛應用于電動汽車牽引系統、鋰離子電池通斷控制、儲能設備及兆瓦級充電基礎設施，助力實現高效能源管理與低碳化目標，加速工業及交通領域的綠色電氣化轉型。
HVC50能在單次動作中于30 ms內切斷高達1500 V的直流電壓和高達1000 A的直流電流；在連續運行條件下，其最大載流能力可達750 A。該元件兼具可靠性、安全性和易集成性，重量為1.7 kg，尺寸為97.8 x 140 x 94.2 mm，專為滿足工業應用和商用車輛的苛刻要求而設計。
HVC50采用氣體填充設計的陶瓷滅弧室，即使在極端工況下，也能快速、安全地斷開電流。其集成的鏡像觸點符合IEC 60947-4-1標準，可提供精確的開關反饋，從而增強了操作安全性。雙向導電能力支持充/放電應用，賦予了接觸器優異的靈活性。此外，雙線圈設計支持12 V或24 V的工作電壓，確保高效節能的運行。該元件的接通功率為50 W，穩態功率僅為6 W，因為其中一個線圈會(huì )在約200 ms后關閉。
HVC50通過CE、UKCA和UL認證，符合全球安全和性能標準，廣泛適用于包括歐洲、美國和亞洲在內的多個地區。HVC50可滿足儲能系統 (ESS) 以及兆瓦級充電系統 (MCS) 的高效可靠供電需求，有望加速可持續能源解決方案和高容量充電基礎設施的全球推廣。
特性和應用
主要應用
牽引用電池系統
儲能系統 (ESS)
兆瓦級充電系統 (MCS)
主要特點和優勢
最大開斷電流：1000 A (DC) @1500 V (DC)
連續負載電流：≤ 750 A (DC) @1500 V (DC)
主端子采用無極性設計（適合充/放電應用）
輔助觸點設計為鏡像觸點
雙線圈結構
線圈采用TVS二極管端接
符合RoHS標準

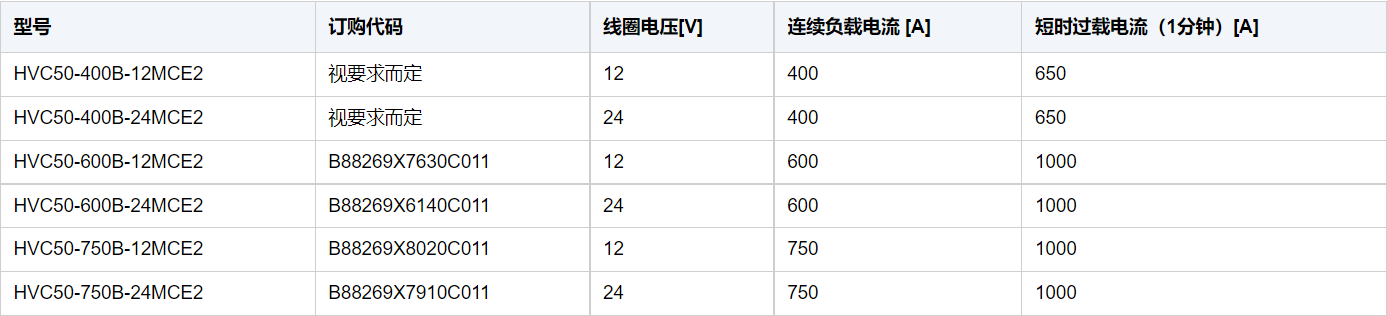

關鍵數據
