作為紅外光電探測與成像領域的新興技術，上轉換探測器將紅外光探測單元與可見光發光單元集成在一起，能夠在緊湊的結構中實現高效的紅外光探測和可視化。該類上轉換探測器作為一種無像素成像技術，能夠通過可見光發光單元將紅外光信號直接展示，消除了傳統無機半導體焦平面成像器件中復雜的像素化和數據處理的需求，為微型多功能光電探測與成像器件的發展開辟了新的道路。然而，目前的上轉換探測器響應波段一般為寬譜，容易受到環境雜散光信號的影響，這就限制了探測器在普遍環境中的廣泛應用。
為了解決這一問題，南京理工大學陳錢、隋修寶教授團隊通過利用活性層的吸收特性所得到的波長選擇性，開發了兩個具有波長選擇性的上轉換探測器，響應峰分別為860 nm和890 nm，各展現出125 nm和170 nm的半高全寬（FWHM）且展現了波長選擇性的電子和光學雙重讀出功能。此類探測器具有較好的成本效益和易于大規模制造的優勢，使其在實際成像應用中具有巨大潛力。這項研究以“Wavelength-Selective Near-Infrared Organic Upconversion Detectors for Miniaturized Light Detection and Visualization”為題發表在Advanced Functional Materials期刊上。
利用活性層的吸收特性所設計的具有波長選擇性的上轉換探測器，可以在活性層內產生取決于吸收光子波長的光生電荷，從而得到波長選擇性的光響應；將吸收紅外（NIR）光子所產生的光生電荷傳輸到可見光發光單元內，通過上轉換產生具有特定波長的可見光子。上轉換探測器的光響應和可見光顯示中所表現的波長選擇性對于在實際應用中排除背景光噪聲至關重要，這在實際應用中可以有效地消除全色上轉換探測器中的環境光的干擾。

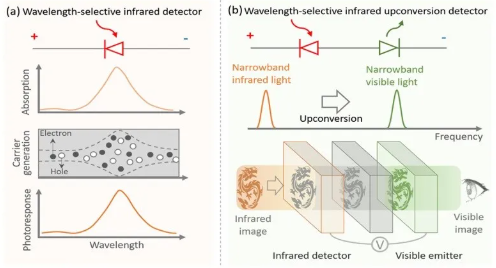

圖1 波長選擇性上轉換探測器的設計理念。具有波長選擇性的紅外探測器和紅外上轉換探測器工作原理
具有探測波長選擇性的近紅外有機探測器
研究人員探究了由兩種不同的體異質結（BHJ）制成的波長選擇性近紅外探測器的光電特性。其BHJ分別為DPP-DTT:COi8DFIC或DPP-DTT:Y6，兩種結構的吸光度光譜如圖2a所示，制備了結構為ITO/ZnO/BHJ/PEDOT:PSS/Ag/NPB的光電探測器，頂部電極Ag/NPB為半透明。通過測量?jì)蓚€(gè)器件的光譜響應度，如圖2b所示?？梢钥吹?，兩個探測器的響應曲線與各自的BHJ的吸光度曲線形狀相似，并且在近紅外波段有著明顯的波長選擇性響應。

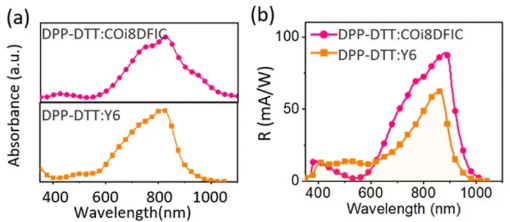

圖2 波長選擇性有機探測器兩種BHJ的吸光度曲線（b）兩個有機對照探測器的響應度（R）隨波長的變化。
探測器的外部量子效率（EQE）通過方程EQE = R ? hν與響應度R聯系在一起，其中hν是以eV為單位的光子能量。為了探究實現探測器具有波長選擇性的原因，必須同等地比較BHJ對光的吸收和內部量子效率（IQE）對660 nm和850 nm處相應EQE的貢獻，其結果被歸一化操作，以便于比較，如圖3所示。對于基于DPP-DTT:COi8DFIC的探測器，很明顯，考慮到在兩個波長下的IQE結果幾乎相同，850 nm處在較高的光吸收系數的影響下有著較高的EQE。
進一步，通過使用有限差分時域（FDTD）方法計算入射光在活性層內的分布，如圖3所示。顯然，兩種探測器結構都在近紅外波段表現出相當大的強度分布，這有利于活性BHJ中的光吸收。盡管在500 nm處的光強度分布較強，但在該波段下的低光吸收系數（Poor abs.）導致該波長下的光的照射下，光生電荷較少，從而導致了探測器在該波段下探測器的響應度較低。結果表明，在近紅外波段有機BHJ更高的吸光系數促進了活性層內光生電荷的產生，從而實現了探測器響應的波長選擇性。

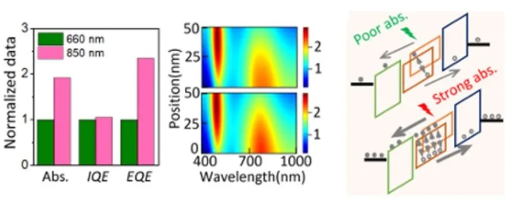

圖3 探測器的有源層中的光場分布及吸收誘導波長選擇性的示意圖
具有響應波長選擇性的近紅外有機上轉換探測器
將兩個具有探測波長選擇性的有機探測器分別與熱激活延遲熒光（TADF）發光二極管進行集成，制備具有上轉換特性的探測/成像器件。兩個器件均具有電子和光學雙重讀出功能，且在近紅外波段具有響應波長選擇性。器件結構如圖4a的中間所示，包括近紅外探測單元和可見光發射單元。因此，此上轉換探測器能夠將上述波長選擇性有機探測器的窄帶近紅外信號轉換為在窄帶波長下的可見光子。
當近紅外光子入射到大面積上轉換探測器時，會(huì )在照射區域產生電荷，這些電荷在外部電壓驅動下沿器件表面垂直方向移動。當被外電路收集時，形成電流信號，實現電子讀出功能。同時由于這些電荷的局域性，能夠在特定位置注入可見光發射單元，形成跟近紅外信號形狀一致的可見光圖案，實現對紅外信號的可見光讀出功能。因此，上轉換探測器具有電子和光學雙重讀出功能。
基于DPP-DTT:COi8DFIC和DPP-DTT:Y6的上轉換探測器的響應峰為890 nm和860 nm，FWHM結果分別為170 nm和125 nm。表現出此上轉換探測器良好的窄帶響應能力。并且較高的偏置電壓有利于提高上轉換效率，響應度明顯增加，這是由于較高的偏置電壓使得吸收近紅外光后產生的電荷的傳輸和收集效率的提高。

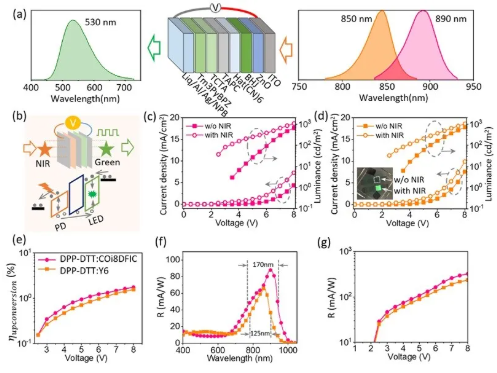

圖4 波長選擇性上轉換探測器的性能
多功能應用演示
利用基于DPP-DTT:Y6 BHJ上轉換探測器的電子和光學雙讀出功能，實現了光電探測/成像的多功能應用演示，如圖5所示。上轉換探測器可以用于監測人體心跳，圖5a中所示的光電容積脈搏波（PPG）信號測量，通過測量由手指血液流動導致的透射近紅外光的周期性強度變化，測得人體心率信號。PPG波形的這些特征提供了有關心血管系統的重要信息。
鑒于探測和發射的雙重功能，上轉換探測器可以同時用作可見光通信系統中的信號發射器和接收器。圖5b左側的原理圖概述了通信系統的設置，而右側部分演示了使用ASCII碼傳輸“HELLO”一詞。綠色曲線表示來自發射器的信號，紅色曲線表示接收器接收到的信號。

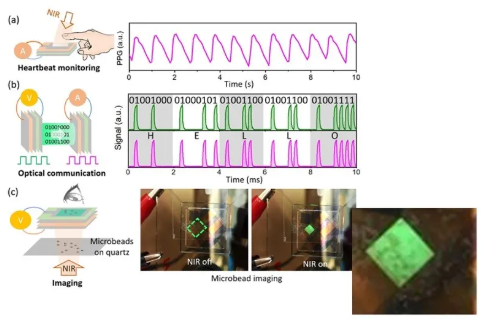

圖5 基于DPP-DTT:Y6 BHJ的上轉換探測器的應用演示
微塑料已經造成環境污染并引起食品安全的擔憂。圖5c展示了該上轉換成像器件在微塑料檢測中的應用。微塑料在可見光下呈白色，難以識別，但在近紅外光下它們相對容易區分。將微塑料樣品分布在石英襯底上，并放置在近紅外光源和上轉換探測器之間。當近紅外光穿過樣品并到達上轉換探測器時，由于吸收效應，微塑料會(huì )在上轉換探測器上投下陰影，微珠的分布在上轉換探測器上表現為黑點，如圖5c所示。
總結與展望
綜上所述，這項研究采用了對近紅外波段強吸收的活性層材料，實現了具有近紅外波長選擇性的上轉換探測器的研制，并在電子和光學雙讀數功能中都表現出波長選擇性，從而實現了近紅外光探測、光通信和成像等一系列功能。這一突破也將推動微型多功能光電器件的發展。
